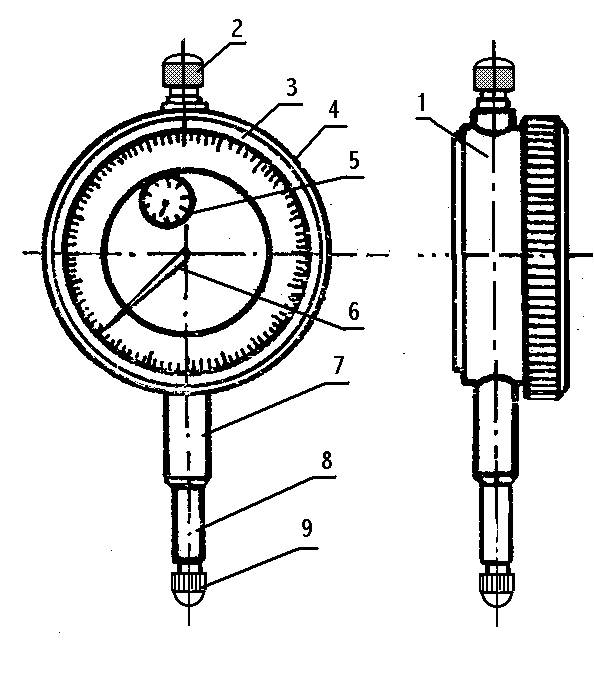

百分表的結構、規格及使用方法

1）使用前，應檢查測量桿活動的靈活性。即輕輕推動測量桿時，測量桿在套筒內的移動要靈活，沒有如何軋卡現象，每次手松開后，指針能回到原來的刻度位置。

2）使用時，必須把百分表固定在可靠的夾持架上。切不可貪圖省事，隨便夾在不穩固的地方，否則容易造成測量結果不準確，或摔壞百分表。

3）測量時，不要使測量桿的行程超過它的測量范圍，不要使表頭突然撞到工件上，也不要用百分表測量表面粗糙度或有顯著凹凸不平的工作。

4）測量平面時，百分表的測量桿要與平面垂直，測量圓柱形工件時，測量桿要與工件的中心線垂直，否則，將使測量桿活動不靈或測量結果不準確。

5）為方便讀數，在測量前一般都讓大指針指到刻度盤的零位。

端面百分表的使用方法

端面百分表傳動原理是通過量桿的直線位移,帶動1∶1的錨形杠桿,由杠桿推動齒條軸,經齒條軸帶動高輪、中心齒而傳遞到指針,通過指針的指示讀取量桿位移量。

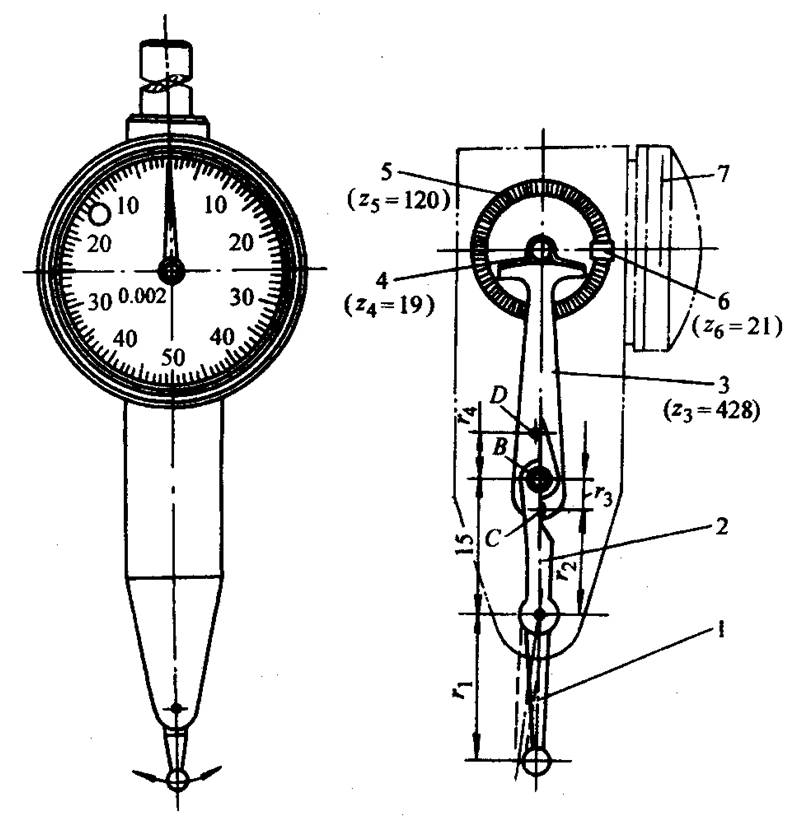

杠桿百分表的使用方法

杠桿百分表使用前檢查

1.檢查相互作用：輕輕移動測桿，表針應有較大位移，指針與表盤應無摩擦，測桿、指針無卡阻或跳動。

2.檢查測頭：測頭應為光潔圓弧面。

3.檢查穩定性：輕輕撥動幾次測頭，松開后指針均應回到原位。

4.沿測桿安裝軸的軸線方向撥動測桿，測桿無明顯晃動，指針位移應不大于0.5個分度。

杠桿百分表正確使用

1.將表固定在表座或表架上，穩定可靠。

2.調整表的測桿軸線垂直于被測尺寸線。對于平面工件，測桿軸線應平行于被測平面；對圓柱形工件，測桿的軸線要與過被測母線的相切面平行，否則會產生很大的誤差。

3.測量前調零位。比較測量用對比物（量塊）做零位基準。形位誤差測量用工件做零位基準。

調零位時，先使測頭與基準面接觸，壓測頭到量程的中間位置，轉動刻度盤使0線與指針對齊，然后反復測量同一位置2-3次后檢查指針是否仍與0線對齊，如不齊則重調。

4.測量時，用手輕輕抬起測桿，將工件放入測頭下測量，不可把工件強行推入測頭下。顯著凹凸的工件不用杠桿表測量。

5.不要使杠桿表突然撞擊到工件上，也不可強烈震動、敲打杠桿表。

6.測量時注意表的測量范圍，不要使測頭位移超出量程。

7.不使測桿做過多無效的運動，否則會加快零件磨損，使表失去應有精度。

8.當測桿移動發生阻滯時，須送計量室處理。

數顯百分表的使用方法

1．數顯百分表準備

（1）用潔凈柔軟的不脫落棉織物清潔測厚表各部位。

（2）檢查各按鍵是否靈活、有效，示值是否清楚穩定，筆劃有無缺斷現象。

2．數顯百分表操作

(1) 打開電源（提升量桿或按“mm/in”鍵均可打開電源）。

(2) 按“mm/in”鍵選擇單位制（公制時有“mm”字符出現，英制時有“in”字符出現）

(3) 按“0”鍵使數值置零即可開始測量。(4) 測量完畢5分鐘后測厚表會自動斷電。

內徑百分表的使用方法

1. 把百分表插入量表直管軸孔中,壓縮百分表一圈,緊固。

2. 選取并安裝可換測頭,緊固。

3. 測量時手握隔熱裝置。

4. 根據被測尺寸調整零位。

用已知尺寸的環規或平行平面（千分尺）調整零位,以孔軸向的最小尺寸

或平面間任意方向內均最小的尺寸對0位,然后反復測量同一位置2-3次后檢查指針是否仍與0線對齊,如不齊則重調。

為讀數方便,可用整數來定零位位置。

5. 測量時,擺動內徑百分表,找到軸向平面的最小尺寸（轉折點）來讀數。

6. 測桿、測頭、百分表等配套使用,不要與其他表混用。

百分表的讀數方法

?

百分表的讀數方法為：先讀小指針轉過的刻度線（即毫米整數），再讀大指針轉過的刻度線（即小數部分），并乘以0.01，然后兩者相加，即得到所測量的數值。

端面百分表的讀數方法

測量范圍為0～3mm,分度值為0.01mm,是一種適宜測量作用線與指示線互相垂直的特殊場合下的量具.該種表除具備普通百分表的功能外,還特別適于低空作業下的測量。

杠桿百分表讀數方法

杠桿百分表讀數時眼睛要垂直于表針，防止偏視造成讀數誤差。

測量時，觀察指針轉過的刻度數目，乘以分度值得出測量尺寸。

數顯百分表的讀數方法

類型:數顯百分表

規格:0-10 mm

量程:10 mm

精度:0.01 mm

工作電源： 1.5V 扣式電池 。

工作環境溫度: 0～40℃ 。儲存溫度 -10～60℃

內徑百分表讀數方法

測量孔徑,孔軸向的最小尺寸為其直徑,測量平面間的尺寸,任意方向內均最小的尺寸為平面間的測量尺寸。

百分表測量讀數加上零位尺寸即為測量數據。
