深度游標卡尺正確的使用方法

摘要

深度游標卡尺是屬于游標卡尺類的一種,是一種用游標讀數的深度量尺，主要用于測量凹槽或孔的深度、梯形工件的梯層高度、長度等。

深度游標卡尺的常見量程

0～100mm、0～150mm、0～300mm、0～500mm常見精度：0.02mm、0.01mm（由游標上分度格數決定）

深度游標卡尺的使用方法

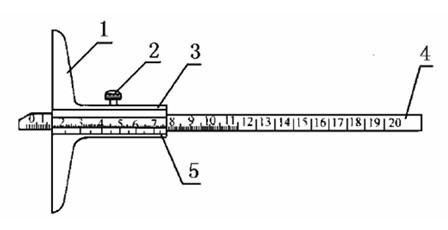

深度游標卡尺如下圖所示，用于測量零件的深度尺寸或臺階高低和槽的深度。如測量?jī)?nèi)孔深度時應把基座的端面緊靠在被測孔的端面上，使尺身與被測孔的中心線平行，伸入尺身，則尺身端面至基座端面之間的距離，就是被測零件的深度尺寸。它的讀數方法和游標卡尺完全一樣。

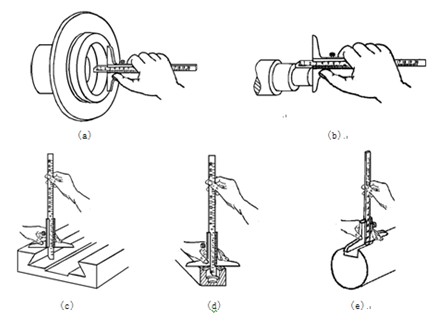

測量時，先把測量基座輕輕壓在工件的基準面上，兩個端面必須接觸工件的基準面，如下圖 所示。測量軸類等臺階時，測量基座的端面一定要壓緊在基準面，下圖(c) 所示，再移動尺身，直到尺身的端面接觸到工件的量面（臺階面）上，然后用緊固螺釘固定尺框，提起卡尺，讀出深度尺寸。多臺階小直徑的內孔深度測量，要注意尺身的端面是否在要測量的臺階上,下圖所示 。當基準面是曲線時，如下圖 ，測量基座的端面必須放在曲線的最高點上，測量出的深度尺寸才是工件的實際尺寸，否則會出現測量誤差。

使用注意事項

1.測量前，應將被測量表面擦干凈，以免灰塵、雜質磨損量具。

2.卡尺的測量基座和尺身端面應垂直于被測表面并貼合緊密，不得歪斜，否則會造成測量結果不準。

3.應在足夠的光線下讀數，兩眼的視線與卡尺的刻線表面垂直，以減小讀數誤差。

4.在機床上測量零件時，要等零件完全停穩后進行，否則不但使量具的測量面過早磨損而失去精度，且會造成事故。

5.測量溝槽深度或當其他基準面是曲線時 ，測量基座的端面必須放在曲線的最高點上，測量出的深度尺寸才是工件的實際尺寸，否則會出現測量誤差。

6.用深度游標卡尺測量零件時，不允許過分地施加壓力，所用壓力應使測量基座剛好接觸零件基準表面，尺身剛好接觸測量平面。如果測量壓力過大，不但會使尺身彎曲，或基座磨損，還使測量得的尺寸不準確。

7.為減小測量誤差，適當增加測量次數，并取其平均值。即在零件的同一基準面上的不同方向進行測量。

8.測量溫度要適宜，剛加工完的工件由于溫度較高不能馬上測量，須等工件冷卻至室溫后，否則測量誤差太大。
