設計原理：游標尺上n個刻度的總長度與主尺上（n-1）個刻度的總長度相等，如果游標尺的最小刻度的長為x，相應主尺上的每個最小刻度的長為y，則有nx=(n-1)y,由此式可得游標尺與主尺兩者最小刻度長度的差為k=y-x=y/n，我們把k叫做游標卡尺的精確度。其值由游標尺的刻度數和主尺上的歸小刻度長度y決定。

測量原理：游標卡尺是利用主尺上的刻線間距（簡稱線距）和游標尺上的線距之差來讀出小數部分，例如：主尺上的線距為1毫米，游標尺上有10格，其線距為0.9毫米。當兩者的零刻線相重合，若游標尺移動0.1毫米，則它的第1根刻線與主尺的第1根刻線重合；若游標尺移動0.2毫米，則它的第2根刻線與主尺的第2根刻線重合。依此類推，可從游標尺與主尺上刻線重合處讀出量值的小數部分。主尺與游標尺線距的差值 0.1毫米就是游標卡尺的最小讀數值。同理，若它們的線距的差值為0.05毫米或0.02毫米(游標尺上分別有20格或50格)，則其最小讀數值分別為0.05毫米或0.02毫米。游標原理是法國人P.韋尼埃于1631年提出的。它常用于長度測量工具的長度和角度的細分讀數機構中。詳細可查閱國家標準（GB/T21388、GB/T21389、GB/T21390）。

游標卡尺的使用方法

用軟布將量爪擦干凈，使其并攏，查看游標和主尺身的零刻度線是否對齊。如果對齊就可以進行測量：如沒有對齊則要記取零誤差：游標的零刻度線在尺身零刻度線右側的叫正零誤差，在尺身零刻度線左側的叫負零誤差（這件規定方法與數軸的規定一致，原點以右為正，原點以左為負）。

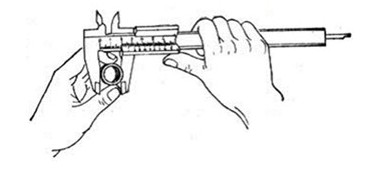

測量時，右手拿住尺身，大拇指移動游標，左手拿待測外徑（或內徑）的物體，使待測物位于外測量爪之間，當與量爪緊緊相貼時，即可讀數，如下圖所示：

當測量零件的外尺寸時：卡尺兩測量面的聯線應垂直于被測量表面，不能歪斜。測量時，可以輕輕搖動卡尺，放正垂直位置，如下圖所示。否則，量爪若在如下圖所示的錯誤位置上，將使測量結果a比實際尺寸b要大；先把卡尺的活動量爪張開，使量爪能自由地卡進工件，把零件貼靠在固定量爪上，然后移動尺框，用輕微的壓力使活動量爪接觸零件。如卡尺帶有微動裝置，此時可擰緊微動裝置上的固定螺釘，再轉動調節螺母，使量爪接觸零件并讀取尺寸。決不可把卡尺的兩個量爪調節到接近甚至小于所測尺寸，把卡尺強制的卡到零件上去。這樣做會使量爪變形，或使測量面過早磨損，使卡尺失去應有的精度。

以上是對游標卡尺的介紹，包括其讀數、使用方法以及其應用等內容，由于游標卡尺是種比較精密的量具，現已經被廣泛應用于工業測量長度上，隨著科學技術的發展以及行業的不斷壯大，檢測儀器數字化是當前及未來儀器的普遍趨勢，而且對工件的測量效率也會要求越來越高。而當前工廠內部品質檢查的方法是測量一個數據后，由測量人員人工記錄在紙張中，或者由一個人測量，另一個人進行記錄的操作方式，當需要進行分析時，由操作人員錄入到電腦的EXCEL表格中；這種傳統的測量方式導致的問題是效率低，數據容易記錯。針對目前這種情況，我們太友公司推廣出了一種高效應用游標卡尺測量長度的方法，只把利用我們的數據采集儀連接到游標卡尺上，采集儀就會自動從游標卡尺中獲取測量數據，進行記錄，分析計算，形成相應的各類圖形，對測量結果進行自動判斷等，這種方法真正實現了測量的數據化，不但可以減少由于人工測量所造成的誤差，還可以大大提高測量效率。測量示意圖如下：

游標卡尺的使用方法視頻

游標卡尺的讀數方法
以刻度值0.02mm的精密游標卡尺為例，讀數方法，可分三步；
1)根據副尺零線以左的主尺上的最近刻度讀出整毫米數；
2）根據副尺零線以右與主尺上的刻度對準的刻線數乘上0.02讀出小數；
3）將上面整數和小數兩部分加起來，即為總尺寸。

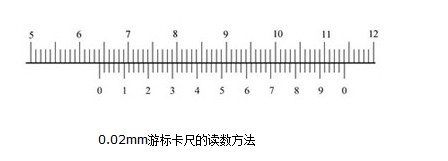

                       0.02mm游標卡尺的讀數方法

如上圖所示，副尺0線所對主尺前面的刻度64mm，副尺0線后的第9條線與主尺的一條刻線對齊。副尺0 線后的第9條線表示：
0.02x9= 0.18mm
所以被測工件的尺寸為：
64+0.18=64.18mm

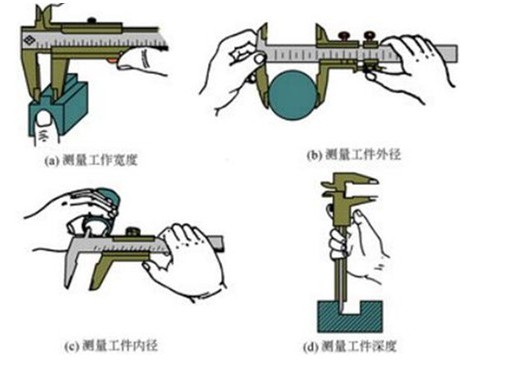

游標卡尺的應用
