數控技術是什么

1、什么是機床的數字控制

機床依靠各個部件的相對運動實現各種零件的加工。在普通機床上按手動和機動兩種方式進行控制：手動靠手工搖動手把帶動機床部件進行運動和停止；機動時，用按鈕接通動力源(電動機)經機械傳動系統使機床部件運動，運動的停止也是靠按鈕或行程開關碰到檔鐵后切斷電路而實現。數字控制機床則是以數字指令方式控制機床各部件的相對運動和動作。例如：要求機床執行如下一條指令程序段：

    N003 G90 G01 X+325.927 Y+279.346Z-429.732 S1000 T02 F500 M07;

其含義為：第三個程序段，用2號刀具加工一條空間直線段，起點為坐標原點或上一程序段指令點，終點為程序段中給定的點(+325.927，+279.346,-429.732)。坐標值的計算以坐標原點為基準。還指明機床主軸轉速為1000r/min，進給部件的運動速度為500mm/min，且需將冷卻液打開。從上面的程序段可以看出，它由數字0—9，文字X、Y、Z、S、T、F、M…、符號“+”“-”“.”等組成，而這些都要轉換成“二進制”數字代碼輸入機床的數字控制裝置〔即控制機床的專用計算機)中去，經過計算機的計算處理、伺服控制、驅動機床各部件運動，完成上述空間直線段的加工，由于指令運動過程是以”二進制”“數字”代碼進行的，所以稱這種控制為數字控制(Numerical Control縮寫為NC)；數字控制是與機床控制密切結合而發展起來的，因此，人們習慣把“機床數控”簡稱為“數控”或“NC“，用這種控制技術控制的機床就稱為“數控機床”(Numerrically Controiied Machine Tool)或“Nc機床”。數控裝置和伺服控制部分統稱為“數控系統”。機床的數字控制是近代發展起來的一種自動控制技術，是用數字化信息實現機床控制一種方法。

2、機床數字控制的原理

數控機床的加工，首先要將被加工零件圖紙上的幾何信息和工藝信息用規定的代碼和格式編寫成加工程序，然后將加工程序輸入數控裝置，按照程序的要求，經過數控系統信息處理、分配，使各坐標移動若干個最小位移量，實現刀具與工件的相對運動，完成零件的加工。

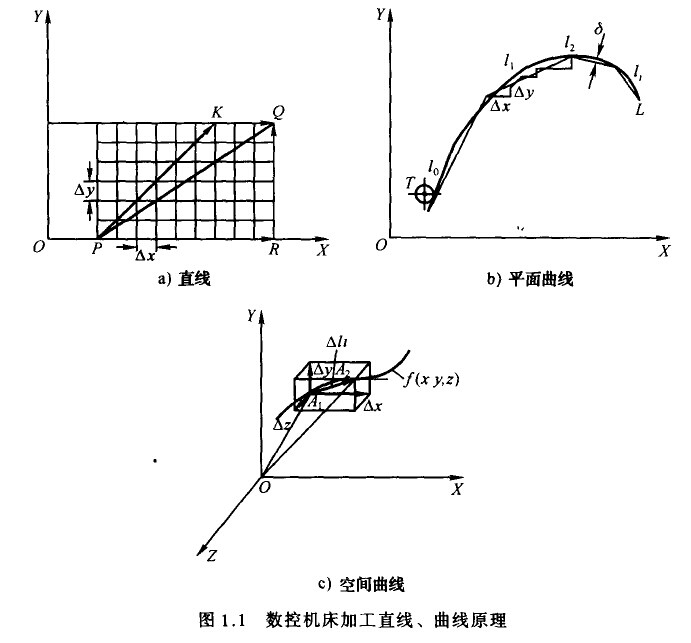

在鉆削、鏜削或攻螺紋等加工(常稱為點位控制Poid to point Control)中，是在一定時間內，使刀具中心從P點移動到Q點(圖1.1a)，即刀具在X、y軸移動以最小單位量計算的程序給定距離，它們的合成量為P點和Q點間的距離。但是，對刀具軌跡沒有嚴格的限制，可先使刀具在X鈾上由P點移動到R點，然后再沿Y軸從R點移動到Q點：也可以兩個坐標以相同的速度．使刀具移動到K點，再沿X軸移動到Q點，這樣的點位控制,是要嚴格控制點到點之間的距離，而與所走的路徑無關。因?yàn)檫@種距離通常都用最小的位移(0.001mm)表示，而且要準確地停在到達點處(誤差以0.001mm計算)，所以這種要求實際上是很高的。

在輪廓加工控制(Contouring Control)中，包括加工平面曲線和空間曲線兩種情況。對于平面(兩維)的任意曲線L，要求刀具T沿曲線軌跡運動．進行切削加工,如圖1.1b所示，將曲線L分割成：L0、L1、L2...Li等線段。用直線(或圓弧)代替(逼近)這些線段，當逼近誤差δ相當小時，這些折線段之和就接近了曲線。由數控機床的數控裝置進行計算、分配，通過兩個坐標軸最小單位量的單位運動(△x、△y)的合成，不斷連續地控制刀具運動，不偏離地走出直線(或圓弧)，從而非常逼真地加工出平面曲線：對于空間(三維)曲線(如圖1.1c)中的f(x,y,z),同樣可用一段一段的折線(△Li)去逼近它，只不過這時△Li的單位運動分量不僅是△x和△y,還有一個△z。

這種在允許的誤差范圍內，用沿曲線(精確地說，是沿逼近函數)的最小單位移動量合成的分段運動代替任意曲線運動，以得出所需要的運動，是數字控制的基本構思之一。輪廓控制也稱連續軌跡控制(Continuous Path Control)，它的特點是不僅對坐標的移動量進行控制，而且對各坐標的速度及它們之間的比率都要進行嚴格控制，以便加工出給定的軌跡。

通常把數控機床上刀具運動軌跡是直線的加工．稱為直線插補；刀具運動軌跡是圓弧的加工,稱為圓弧插補。插補(Interpolation)是指在被加工軌跡的起點和終點之間，插進許多中間點，進行數據點的密化工作，然后用已知線型(如直線、圓弧等)逼近。一般的數控系統都具有直線、圓弧插補，隨著科學技術的迅速發展，許多生產數控系統的廠家，逐漸推出了具有拋物線插補，螺旋線插補、極坐標插補、樣條曲線插補、曲面直接插等豐富功能的數控系統，以滿足用戶的不同需要。

機床的數字控制是由數控系統完成的。數控系統包括：數控裝置，伺服驅動裝置、可編程控制器和檢測裝置等。數控裝置能接收零件圖紙加工要求的信息，進行插補運算，實時地向各坐標軸發出速度控制指令。伺服驅動裝置能快速響應數控裝置發出的指令，驅動機床各坐標袖運動，同時能提供足夠的功率和扭矩。伺服控制按其工作原理可分兩種控制方式：關斷控制和調節控制。關斷控制是將指令值與實測值在關斷電路的比較器中進行比較，相等后發出信號，控制結束。這種方式用于點位控制。調節控制是數控裝置發出運動的指令信號，伺服驅動裝置快速響應跟蹤指令信號。檢測裝置將坐標位移的實際值檢測出來，反饋給數控裝置的調節電路中的比較器，有差值就發出運動控制信號，從而實現偏差控制；不斷比較指令值與反饋的實際值、不斷發出信號，直到差值為零，運動結束：這種方式適用于連續軌跡控制。

在數控機床上除了上述軌跡控制和點位控制外，還有許多動作，如：主軸的啟停、刀具更換、冷卻液開關、電磁鐵的吸合、電磁閥啟閉、離合器的開合、各種運動的互鎖、連鎖，運動行程的限位、急停、報警、進給保持、循環啟動、程序停止、復位等等。這些都屬于開關量控制，一般由可編程控制器(Programmable controller簡稱PC，也稱為可編程邏輯控制器PLC，又稱為可編程機床控制器PMC，下文均稱為PLC)來完成，開關量?jī)H有“0”和“1”兩種狀態，顯然可以很方便地融人機床數控系統中，實現對機床各種運動協調的數字控制。

3、數控機床的組成及特點

數控機床的組成

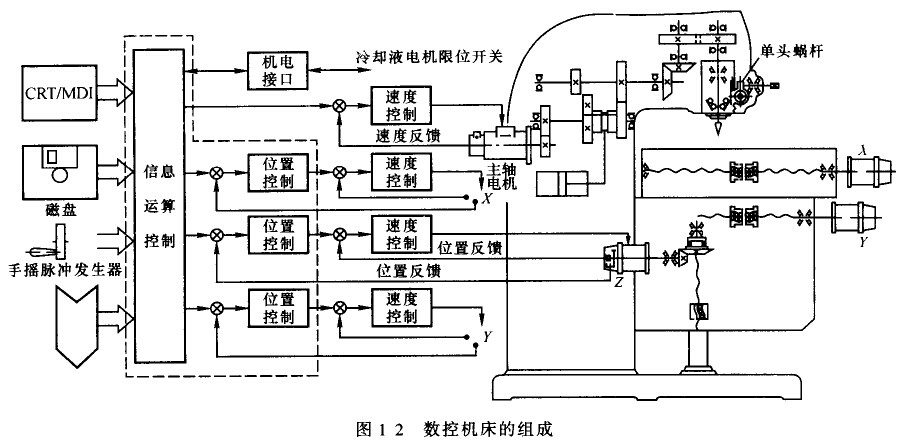

圖1.2是一臺三坐標數控銑床的組成圖，它是由X、Y、Z三個坐標來實現刀具和工件間的相對運動的立式數控銑床。從圖中可以看出包括信息輸入，運算控制（數控裝置），伺服驅動及檢測反饋，機床本體，機電接口等部分。

(1)信息輸入

這一部分是數控機床的信息輸入通道．加工零件的程序和各種參數、數據通過輸入設備送進計算機系統(數控裝置)。早期的輸入方式為穿孔紙帶，磁帶。目前較多采用磁盤；在生產現場，特別是一些簡單的零件程序都采用按鍵、配合顯示器(CRT)的手動數據輸入(MDI)方式；手搖脈沖發生器輸入多用于調整機床和對刀時使用；通過通訊接口，可由上位機輸入。

(2)數控裝置

數控裝置是由中央處理單元(CPU)、存儲器、總線和相應的軟件構成的專用計算機，它接收到輸入信息后，經過譯碼、軌跡計算(速度計算)、插補運算和補償計算．再給各個坐標的伺服驅動系統分配速度、位移指令。這一部分是數控機床的核心。整個數控機床的功能強弱主要由這一部分決定。它具備的主要功能如下：

1)多軸聯動、多坐標控制。

2)實現多種函數的插補(直線、圓弧、拋物線、螺旋線、極坐標、樣條等)。

3)多種程序輸入功能(人機對話、手動數據輸入、由上級計算機及其它輸入設備的程序輸入)，以及編輯和修改功能。

4)信息轉換功能：包括EIA/ISO代碼轉換，公制／英制轉換、坐標轉換、絕對值／增量值轉換等。

5)補償功能：刀具半徑補償、刀具長度補償、傳動間隙補償、螺距誤羌補償?shù)取?/font>
