百分表的結構型式與工作原理

百分表的應用非常普遍，它不僅具有指示表類量儀的一般特點，而且使用簡單、制造維修方便、測量范圍也較大，不僅能用作相對測量，也能用作絕對測量。缺點是，回程誤差較大，精度的提高受到本身結構的限制，因此不宜用于準確度很高的測量工作。

百分表的用途，主要是測量被測件的長度尺寸、形狀誤差和位置誤差，也可用于檢驗機床等設備的幾何精度或調整工件的裝夾位置，以及用來作為各種檢驗夾具及專用量儀的讀數裝置等。

GBl219—85適用于分度值為0.01mm，測量范圍為0—3mm，0一5mm和0一10mm的百分表。

GB6311—86適用于分度值為0.01mm，測量范圍為0—30mm，0一50mm和0一100 mm的大量程指示表。

百分表的型式比較多，但結構大同小異。只需掌握其基本型結構的工作原理和特點，就易于了解其他型式的百分表。

1．結構型式

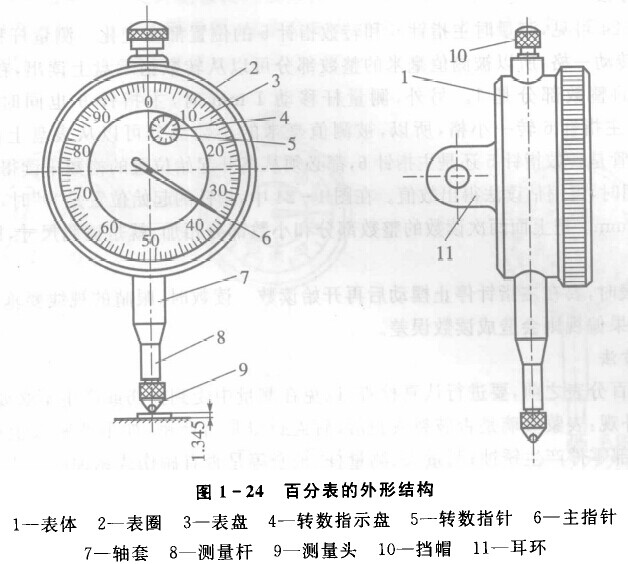

百分表的外形結構見圖1—24。在測量過程中，如圖所示被測尺寸(或尺寸偏差)引起測量頭9的微小移動，經過百分表內的一套傳動機構而轉變成主指針6的轉動，可在表盤(圓刻度盤)3上讀出被測數值來。測量頭9擰在測量桿8的下端。當主指針6轉動一圈的同時，在轉數指示盤4真的轉數指針5，就跟著轉動一格〔共有10個等分格)，旋轉表圈2時，表盤3也隨著一起轉動，可使主指針6對準表盤上的任何一條刻線。測量桿8的上端有個擋帽10，對測量桿向下移動起到限位作用，也可以用它把測量桿提起來。軸套7的外圓柱面可用于裝夾百分表。在百分表的后蓋有耳環11，這也是用來裝夾百分表的。

2.傳動機構工作原理

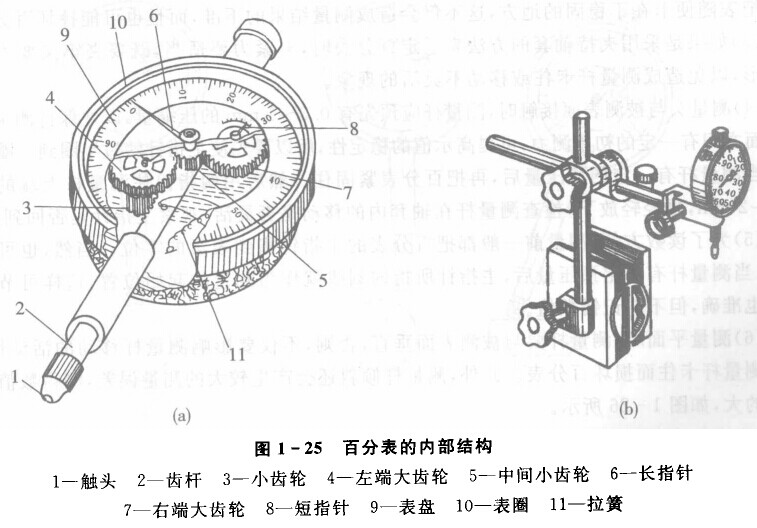

百分表的內部結構如圖1—25（a)所示。測量時觸頭1用螺紋旋入齒桿2的下端。齒桿2的上端有齒〔齒距為0.625mm)。當齒桿2上升時，帶動鹵數為16的小齒輪3，與小齒輪3同軸有一個齒數為100的左端大齒輪4，再由這個齒輪帶動齒數為10的中間小齒輪5，與中間小齒輪5同軸裝有長指針6。當中間小齒輪5轉動時，長指針6就一起轉動。在中間小齒輪5的另一邊裝有右端大齒輪7，右端大齒輪7的軸下端有游絲，用來消除齒輪間的間隙、以保證其精度。該軸上端裝有短指針8，用來記錄長指針6的轉數(長指針轉一周時，短指針轉一格)。拉簧ll的作用是使齒桿2能回到原位。在友盤9上刻有線條．每格代表0.01mm。轉動表圈10，可調整表盤刻線與長指針的相對位置。

百分表在使用時，可裝在磁性表座上[圖1-25（b）]也可裝在專用的檢驗工具上。
