夾具體、對刀裝置與導向元件

1、夾具體

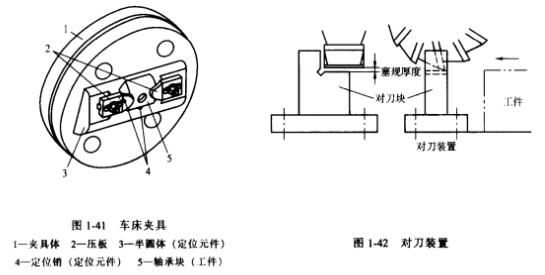

夾具體是將夾具的其他元件連接成一個整體，并通過它使整個夾具固定在機床上。因此，對夾具體的要求是，要有足夠的強度和剛度，使用中尺寸要穩定，為了裝卸方便重量應盡可能輕。夾具的形狀有各種各樣，它與機床的聯接方法也隨夾具的類型而已。圖1-41所示為加工軸承塊的夾具體。

2、對刀裝置

對刀裝置用來確定刀具與工件的相對位置，它主要用在銑床夾具上，如圖1-42所示。圖中塞規用來防止對刀時刀具損壞對刀塊的工件表面，它常作成板狀或圓柱形。在機床調整時，使刀具逐漸靠近對刀塊工作表面，若塞規剛好通過其間隙，則相對位置已確定，不再改變。

3、導向元件

導向元件用來確定刀具運動的方向，減少刀具在加工過程中的偏斜。其中最常用的是鉆套。鉆套的結構形式很多，圖1-43為幾種典型結構。圖1-43a、b為固定式鉆套，這種結構簡單，但鉆套磨損后需打出，使夾具體孔徑擴大，故新鉆套應特殊配制。圖1-43c為可換鉆套，它可以多次變換，但需要松開螺釘，才能取下鉆套。圖1-43d為速換鉆套，用于同一工序中需要多次更換刀具的場合（如鉆、擴、鉸）。更換時只需將鉆套轉至有缺口處，即可取下。
