非接觸式對刀儀與接觸式對刀儀的區別與優勢

非接觸式對刀儀也就是所謂的鐳射對刀儀，也稱激光對刀儀，他與接觸式對刀儀有哪些區別呢？

非接觸式對刀儀
波龍(BLUM)激光對刀儀，激光刀具檢測系統，LaserControl NT是專為機床內部極端工作環境設計的高品質刀具測量系統，擁有專利。基于針對污染物和切削液的完善防護，堅固耐用的機械設計，以及內置的智能化NT電子系統，LaserConotrol NT在多種應用中表現出了廣泛的可靠性和精度。

Micro Compact NT 和 Nano NT 是 LaserControl 系列的整體式版本，用于在數控機床上進行刀具測量與破損監控。整體式系統 Nano NT 將外形尺寸壓縮到極致，為小型機床的精密加工而特別設計。標準的LaserControl NT 測量循環對上述兩種系統均適用。

特點
整體式系統可實現最高精度
設計緊湊堅固
聚焦的激光光線，測量最小刀具時亦可實現最高精度
可非常簡便的安裝于機床工作臺上
可非常簡便的安裝刀具清潔噴嘴
可與搖臂單元共用
耗氣量極低

應用及安裝固定
Micro Single NT和Mini NT 是分體式系統，包含分離的發射單元和接收單元。通常用于無法安裝在工作臺上的場合，例如機床帶有交換工作臺的情況。

應用
軸向破損監控和單一切刃監控
對整個刀庫進行軸向破損監控
內置電子系統可在主軸全速下檢測每個切削刃
可靠地監控金剛石刀具和CBN刀具
即使存在大量的冷卻液亦可進行可靠的刀具破損監控

刀具測量
快速、準確且自動地測量最小刀具
在實際裝夾條件及正常加工轉速下測量刀具
即時測出并修正主軸誤差及刀具裝夾誤差
刀具測量嵌入加工過程，實現更高生產效率。
刀具磨損監控和形狀監控
自動監控刀具磨損

以非接觸的方式快速精確地掃描多種刀具
機內在線監控刀具幾何尺寸
可檢出單一切刃破損，確保加工品質始終如一

補償機床軸溫度漂移
補償主軸和運動軸的溫度漂移
補償高速旋轉下的主軸拉伸
動態測量方式可實現更高測量精度，降低高速銑削時的刀具磨損
HSC機床的完美解決方案

?

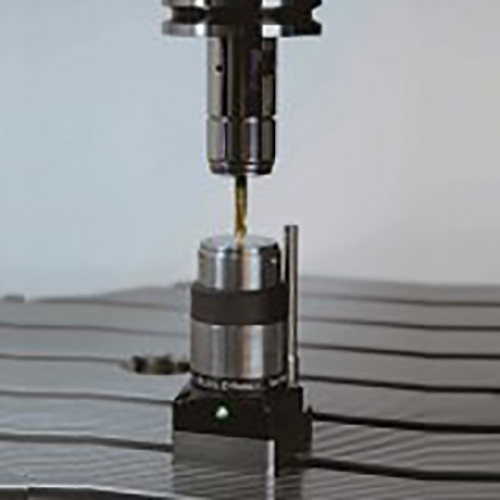

接觸式對刀儀的特點
刀具長度測量及破損監控
補償機床1個運動軸的溫度漂移
可測最小刀具直徑：0.1 mm
重復性精度：0.5 μm 2σ / HP：0.2 μm 2σ
無磨損的測量機構確保長期使用的可靠性
可更換的測量接觸面

結構緊湊，設計堅固
可測量易碎刀具材料及直徑最小的刀具
LED指示信號輸出狀態

操作簡便
經濟性好 - 快速收回成本

技術亮點
線性工作原理
基于線性工作原理，這款測頭擁有極小且無側向扭矩的測量壓力
可測敏感易碎的刀具材料和直徑極小的刀具
即使測量接觸點偏離中心，也能確保極高精度
光電式信號觸發原理

通過遮蔽內部微型光柵實現無磨損的信號觸發
相比傳統測頭顯著提高測量速度和精度
無磨損的測量機構確保長期使用的可靠性

溫度漂移補償
溫度變化可對機床精度造成顯著影響
Z-Nano測頭能自動修正運動軸的溫度漂移，維持穩定的加工精度

其他選項：
高精度型 (HP)
可保證的重復性：0.2 μm 2σ

尺寸規格
Z-Nano的設計緊湊堅固。標準型號有側面連接和底面連接兩種。
