■精密平口鉗的選擇
工件尺寸

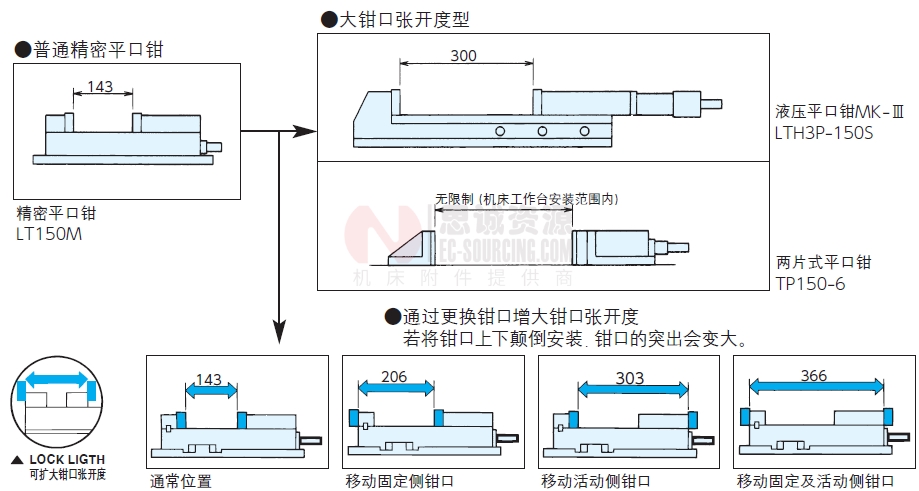

(1)根據“鉗口張開度”進行選擇：
應選擇鉗口張開度足以夾持工件的平口鉗。普通精密平口鉗的鉗口張開度與鉗口寬度相同。但根據機型不同，還備有“大鉗口張開度型”以及通過更換鉗口實現的“鉗口張開度增大型”。
例：鉗口寬度為150m/m的平口鉗，注：需考慮工件厚度及夾緊力的限制。

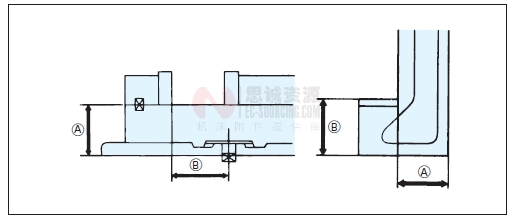

工件長度大大超過鉗口寬度時（長工件等），加工中可能會發生工件振動（顫動）或工件脫落。應選擇鉗口寬度適合工件的平口鉗。對于長工件，使用并排配置規格品（無論配置多少臺，至平口鉗滑動面的高度（A)及鉗口行程（B)的誤差均可調整在0.01以內）較為方便。
·并排配置規格
無論配置多少臺，A、B尺寸的誤差均可調整在0.01以內。
·未并排配置規格
?訂購并排配置品
|
| 初次訂購時 | 追加訂購時 | 目標機型 |
| 全品并排 配置系統 | 只要尺寸相同，全品均并排配置， 請訂購所需數里。 | 只要尺寸相同，全品均并排配置，請訂購所 需數量的與現有產品相同型號的平口鉗。 | LTCV |
| 新型并排 配置系統 | 請訂購并排配置規格品（末尾符號G)。 訂購時，請注明所用機床的槽寬。 | 請注明現有平口鉗的制造編號（刻印在銘牌上） 的末尾字母符號和導位塊寬度。 | LT-M、LT-MC、 LTFV-Q、LTFH-Q、LTFV |
| 普通并排 配置系統 | 請訂購并排配置規格品（末尾符號G)。 訂購時，請注明所用機床的槽寬。 | 請注明現有平口鉗的制造編號（刻印在銘牌上）。 價格與并排配置規格品（末尾符號G)相同。 | LT-JV、LTH3P、LT-HPD、MBV、LT-L |
(3)根據“鉗口深度”進行選擇：

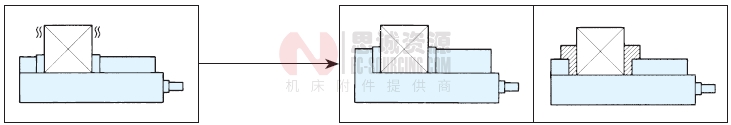

工件高度大大超過鉗口的高度（鉗口深度）時，與長工件一樣，也可能會發生工件顫動、脫落。另外，對厚度小的工件進行頂面加工時，刀具與鉗口可能會產生沖突。鉗口深度也是選擇平口鉗的要點，但也可通過附件（特別附屬品）或另制鉗口應對。
| ?高工件 |
 普通平口鉗 鉗口深度較大的平口鉗 通過另制鉗口應對例 LT150M→鉗口深度：44 LTFV150→鉗口深度：60 （鉗口寬度：151） （鉗口寬度：150） LT630JV→鉗口深度：75 （鉗口寬度：160） |

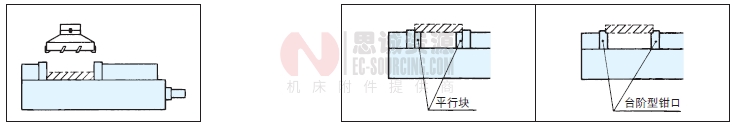

| ? 厚度小的工件 |
 |
