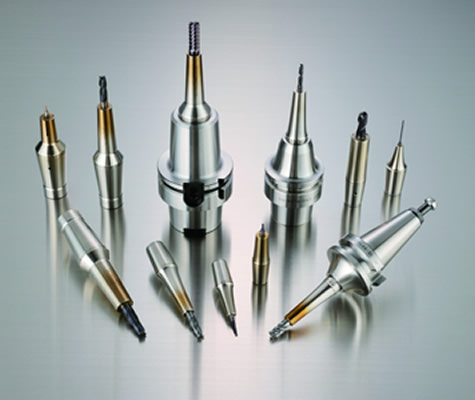

刀柄是連接機床和刀具的紐帶。
通常在機床主軸內都有一個高精密的內錐孔,其錐度與刀柄相同,刀柄可以通過安裝在頂端的拉釘,被自動拉入機床主軸內。刀柄的下部是刀夾部分,用來夾固刀具。
通常刀柄由4個部分組成：
1)拉釘
2)錐柄
3)法蘭及V-形槽
4)刀夾部分錐柄的種類:它取決于刀柄與機床連接的方式。
刀柄與機床主軸的連接方式的選擇主要考慮換刀的方式(自動還是手動),夾緊力的大小(錐度的大小,夾固力的來源)以及轉速等。最常用的有兩種,即錐度為7:24的陡錐柄SK(BT/CAT)和1:10空心圓錐柄HSK。陡圓錐柄:簡稱SK型或BT型或7:24通用型。這種刀柄的錐度較大,為7:24,是一種最常用的刀柄。它能承受較高的轉速和較高的力矩,多用于自動換刀機床。其錐度柄直接安裝于機床主軸的錐孔中,在刀柄的頂部有連接螺栓(拉釘),機床中主軸的夾鉗夾住刀柄頂部的拉釘向上拉,將刀柄拉入機床主軸中,同時主要靠刀柄與機床主軸壁間的摩擦力夾固。
刀柄的規格:刀柄有30、35、40、45、50和60的規格,它表示在錐柄某處(具體位置在不同的標準中并不同)直徑的大小。錐體的規格通常是由機床廠商根據機床的有效功率或使用刀具的總體長度來選擇的,也與出產國有關(歐洲為DIN標準,美國為ANSI標準,日本為JIS標準)。常用的刀柄規格30,40,50,其中40應用最廣泛。
刀柄的標準：
德國標準DIN2080，DIN69871
DIN2080型(簡稱NT或ST):不帶V形槽(抓手槽),主要用于手動式換刀機床,是在傳統型機床上通過拉桿將刀柄拉入后夾緊。
DIN69871型(簡稱SK、JT、DIN、DAT或DV):其特點是具有V型槽,便于機械手從刀具鏈或刀具庫取出刀具,并將其裝入主軸中。機床中主軸的夾鉗是從外向內夾在刀柄的拉釘上。當機床轉速較高時,離心力使夾鉗向外松動,使夾鉗的夾固力降低,而容易導致刀柄松動或脫落,故常用于轉速較低,但力矩較大的加工。可分以下4種:
-DIN69871A型:不帶中心冷卻通水孔
-DIN69871AD型:帶中心冷卻通水孔
-DIN69871B型:帶側邊法蘭冷卻通水孔
-DIN69871AD/B型:帶芯部及側邊法蘭冷卻通水孔但側邊孔為螺紋孔。當采用芯部?jī)?nèi)冷時，可將側邊用螺栓堵住。
日本標準JISB6339(MAS403BT)(簡稱BT)
BT型是日本標準,尺寸與DIN69871、IS07388/1及ANSI完全不同,不能換用。BT型刀柄的對稱性結構使它比其它三種刀柄的高速穩定性要好。
美國標準ANSIB5.50型(簡稱CAT)
安裝尺寸與DIN69871、ISO7388/1類似,但由于少一個楔口,所以ANSIB5.50型刀柄不能安裝在DIN69871和IS07388/1機床上,但DIN69871和ISO7388/1刀柄可以安裝在ANSIB5.50型機床上。
以上4類標準中除DIN2080是在傳統型機床上通過拉桿將刀柄拉緊外,其它三種刀柄均是在加工中心上通過刀柄頂部的拉釘將刀柄拉緊。目前國內使用最多的是BT型和DIN69871型(即SK)兩種刀柄
