隨著汽車行業大量興起，五軸數控機床越來越多。但在目前的市場上，真五軸（有RTCP功能）機床很少，假五軸（只做分度功能）機床很多。什么叫真五軸、什么叫假五軸，與三軸有什么區別？下面說明如下。
真五軸就是有RTCP功能。能根據主軸的擺長及旋轉臺的機械坐標進行自動換算。在編制程序時，只需要考慮工件的坐標，不需要考慮主軸的擺長及旋轉臺的位置。
是否是真五軸，不是看五個軸是否聯動，假五軸也可五軸聯動。主軸要是有RTCP真五軸的算法。就是做分度加工，有RTCP功能的真五軸只要設置一個坐標系，只需要一次對刀設坐標。而假五軸則麻煩很多。

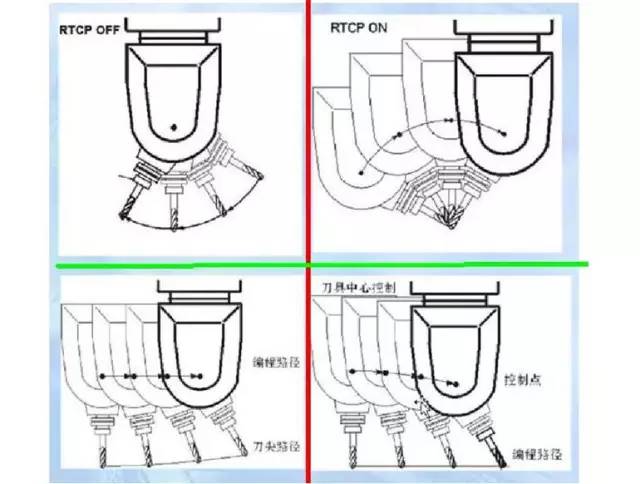

擁有RTCP功能的數控系統，可以直接使用刀尖編程，無需考慮旋轉軸中心距離。應用RTCP模式后，編程5坐標加工就可以直接針對刀具刀尖而不是旋轉主軸頭的中心，因此編程就會變得簡單、高效很多。

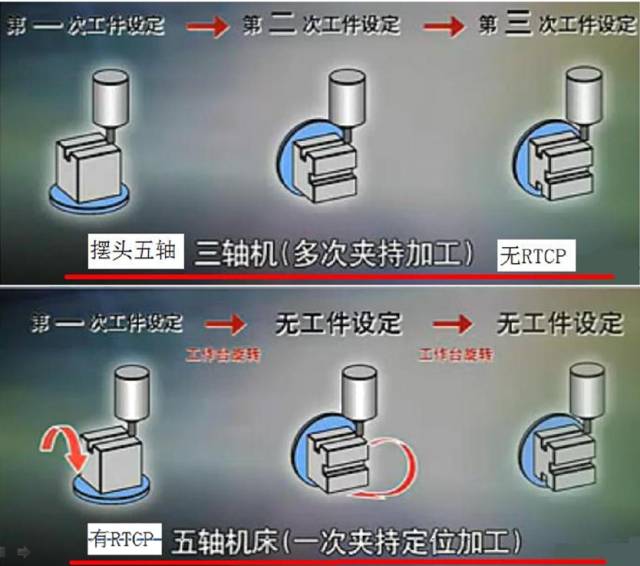

從圖中我們可以看到，對于雙轉臺假五軸，需要設置多次坐標，達到分度加工的目的。但如果是擺頭式五軸，則分度加工也不可能完成，因?yàn)閿[頭五軸，在向下加工的時候，不是單獨的Ｚ運動，是Ｚ與Ｘ或Ｙ一起運動。此時的假五軸，編程將十分麻煩，調試更加困難，此時也不能使用三軸的Ｇ51偏移功能。
