秒速夾具設置元件

[原創內容] 發布于:2018-09-29 08:37:11 閱讀:3043次 編輯:思誠市場部

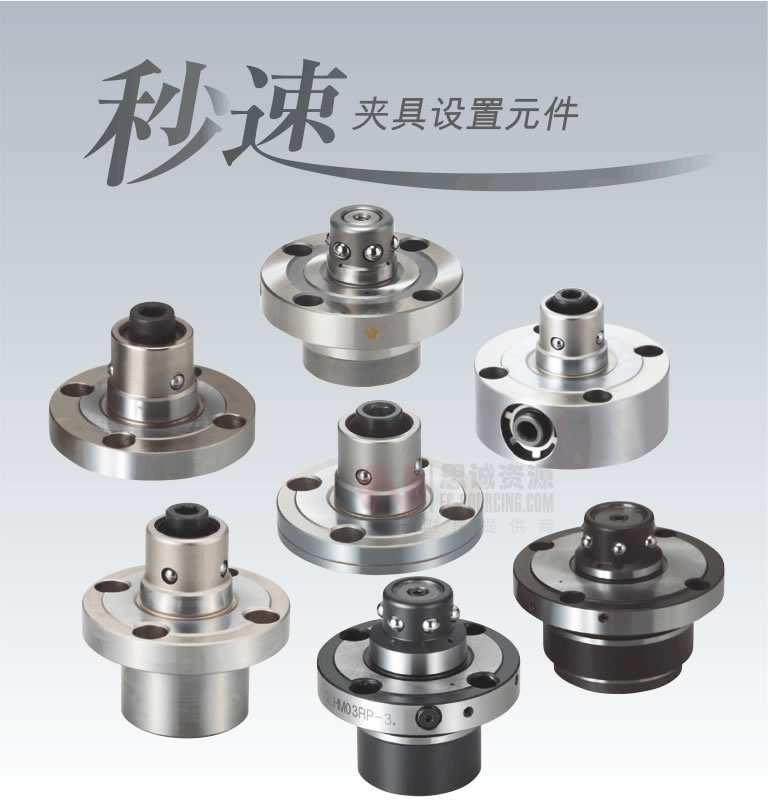

秒速夾具設置元件

一、特點:

1.可在夾具更換及定位時實現“高速”、“高精度”、“高剛性”的兩面約束式夾具設置元件。

2.可裝入現有夾具內使用。

3.可對應夾具的自動更換。

4.可從螺釘式、氣動式、液壓式3種類型選擇。

5.重復定位精度3μm以?xún)?nèi)。

6.使用秒速夾具設置元件,任何人均能在短時間內進行高精度的夾具定位、夾緊。在液壓式、彈簧式、螺釘式的基礎上還增加了側面操作型,可根據用途選擇產品。

?

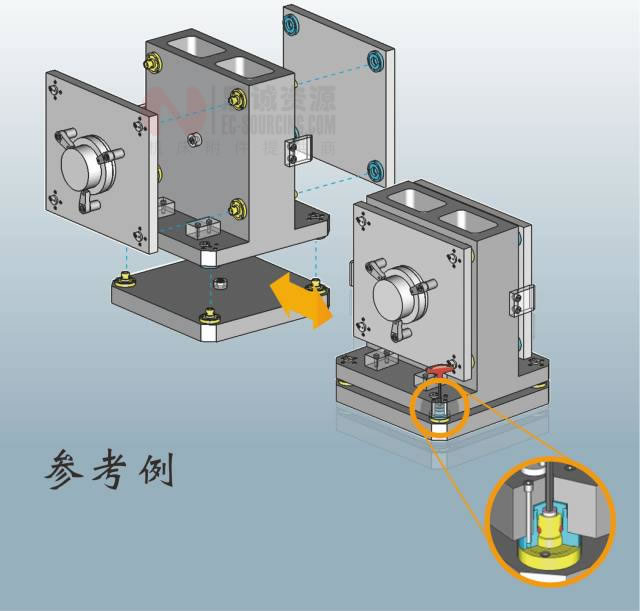

二、案例:

秒速夾具設置元件

秒速夾具設置元件

三、類型

1、螺釘式

1.1傳統型-通過楔式機械鎖定機構可靠固定。最小外徑φ45,結構小巧,適用于裝入小型夾具板。

秒速夾具設置元件

型號外徑夾緊力操作扭矩
QLT19457kN9N?m
QLT265810kN11N?m
QLT327216kN35N?m
QLT408825kN47N?m

1.2快速進給型-只需旋轉1圈即可夾緊,可縮短操作時間。

秒速夾具設置元件

?

型號外徑夾緊力操作扭矩
QLTF19457kN14N?m
QLTF265810kN18N?m
QLTF327216kN60N?m
QLTF408825kN70N?m

?

1.3側面操作型-無法從夾具板頂面操作秒速夾具設置元件時,可從側面進行操作。

秒速夾具設置元件

型號外徑夾緊力操作扭矩
QLTS26708kN23N?m
QLTS4010820kN80N?m

1.4離合器型-內置離合器,可防止因秒速夾具設置元件緊固過度引起故障。

秒速夾具設置元件

型號外徑夾緊力
QLTC26588kN

2、氣動式

2.1雙動-夾緊、松開時使用空氣。通過切換閥門即可對應夾具的自動更換??衫霉S內的空氣管道,方便地構建系統。

秒速夾具設置元件

型號外徑夾緊力使用壓力
QLA19D541kN0.5MPa
QLA26D601.5kN0.5MPa
QLA32D1122.4kN0.5MPa

2.2單動-由于夾緊時利用彈簧,僅在松開時利用空氣,加工過程中可將配管拔離??衫霉S內的空氣管道,方便地構建系統。

秒速夾具設置元件

型號外徑夾緊力使用壓力
QLA19S721kN0.5MPa
QLA26S791.5kN0.5MPa
QLA32S922.1kN0.5MPa

3、液壓式

3.1雙動(通過液壓夾緊)-夾緊、松開時使用液壓。通過切換閥門即可對應夾具的自動更換。

秒速夾具設置元件

型號外徑夾緊力使用壓力
QLHM03663kN0.5MPa
QLHM07967kN0.5MPa
QLHM1010610kN0.5MPa
QLHM1612016kN0.5MPa
QLHM2514025kN0.5MPa

?

3.2單動(通過彈簧夾緊)夾緊時使用盤簧,僅松開時使用液壓。夾緊時不會發生漏油、溫度變化及斷線等故障。

?

秒速夾具設置元件

型號外徑夾緊力使用壓力
QLHM03663kN0.5MPa
QLHM07967kN0.5MPa
QLHM1010610kN0.5MPa
QLHM1612016kN0.5MPa
QLHM2514025kN0.5MPa
