1、工件的材質：
A:鋁、銅等材質，可選AR系列(氣剎）。
2、工件的精度要求：
A: 20秒以內可選AR系列(為任意角度之分度盤>。
B: 15秒以內可選HR系列(為任意角度之分度盤)。
4、可承受負載Z
先確認分度盤可承受工件的負載，再確認機床可承受的總負載，再將預選的 分度盤、尾座、L型塊、中板(過橋板)、大底板、工件、夾具等重置合計，如 果超重則先判斷工件的材質如是鋁合金或其他輕材料，只是形狀支節過長， 活動旋徑需求過大，造成必需選擇大型分度盤，則此時可將分度盤改選小一 號的，再另加墊高塊即可減重，且價格也較低又能滿足工件的活動旋徑。
5、確認Y軸方向的干涉：
先確認預選的分度盤放在機床工作臺上是否有干涉?謂先將立加機Y軸移到原 點后測置工作臺中心槽到機床移門鈑金處的尺寸丨如還有450mm】，則再査核 分度盤的盤面中心線到電機罩尾端(不含接線盒)的尺寸(如HR-255R只有 420mm),(如右③示意圖)則分度盤確定不會撞到移門鈑金，故可選用 HR-255R(立臥兩用)機型。
反之，如果會撞到移門鈑金，則謂改選HR-255N(縮小鈑金，只有346mm)(如 右③-1不意圖）
A:鋁、銅等材質，可選AR系列(氣剎）。
B:鑄鐵、鋼等材質，謂選HR系列(油剎)或H丨系列(齒式油剎）
2、工件的精度要求：
A: 20秒以內可選AR系列(為任意角度之分度盤>。
B: 15秒以內可選HR系列(為任意角度之分度盤)。
C: 10秒以內可考慮加裝光學尺(圓光棚)；但圓光柵價格比較高所以如果只做定位加工時可考慮改選H丨系列(可達±5秒)，但HI系列為 (1°或5°)之倍數的固定角度之分度盤，故不可作連續切削加工。
3、工件的形狀及尺寸：
A:如是圓棒型，則請加昀三爪卡盤及頂針尾座(如右①示意圖)在選用三爪卡盤時，卡盤的外徑不要大於盤面直徑，卡盤對工件的夾持尺寸范圍。
B:如是奇型異狀，且一次要加工2個以上的工件(見51頁)，則謂加購圓盤尾座(如右②示意圖）[另，L型塊、大底板、中板(過橋板)可請夾具商 制作]0
A:如是圓棒型，則請加昀三爪卡盤及頂針尾座(如右①示意圖)在選用三爪卡盤時，卡盤的外徑不要大於盤面直徑，卡盤對工件的夾持尺寸范圍。
B:如是奇型異狀，且一次要加工2個以上的工件(見51頁)，則謂加購圓盤尾座(如右②示意圖）[另，L型塊、大底板、中板(過橋板)可請夾具商 制作]0
※在使用過橋板時，過橋板的寬度尺寸盡置不要大於盤面直徑。
4、可承受負載Z
先確認分度盤可承受工件的負載，再確認機床可承受的總負載，再將預選的 分度盤、尾座、L型塊、中板(過橋板)、大底板、工件、夾具等重置合計，如 果超重則先判斷工件的材質如是鋁合金或其他輕材料，只是形狀支節過長， 活動旋徑需求過大，造成必需選擇大型分度盤，則此時可將分度盤改選小一 號的，再另加墊高塊即可減重，且價格也較低又能滿足工件的活動旋徑。
5、確認Y軸方向的干涉：
先確認預選的分度盤放在機床工作臺上是否有干涉?謂先將立加機Y軸移到原 點后測置工作臺中心槽到機床移門鈑金處的尺寸丨如還有450mm】，則再査核 分度盤的盤面中心線到電機罩尾端(不含接線盒)的尺寸(如HR-255R只有 420mm),(如右③示意圖)則分度盤確定不會撞到移門鈑金，故可選用 HR-255R(立臥兩用)機型。
反之，如果會撞到移門鈑金，則謂改選HR-255N(縮小鈑金，只有346mm)(如 右③-1不意圖）
6、確認放置工件的可用空間：
請先確認機床工作臺長度(如只有950mm),如果選用HR-255N分度S+RTH-255圓盤尾+橋板，（見51頁資料表，即可獲得“E”中板(過橋板)的空間有 700mm可放置工件。因此大底板必須做到1148mm,此時大底板會比機床工 作臺約大200mm(也就是兩邊會各突出100mm,這是最大的容許突出置)。 “E”的空間及“J”的厚度及“H”的寬度(如右④示意圖)，盡置不要超過本 司的表格設定值,
請先確認機床工作臺長度(如只有950mm),如果選用HR-255N分度S+RTH-255圓盤尾+橋板，（見51頁資料表，即可獲得“E”中板(過橋板)的空間有 700mm可放置工件。因此大底板必須做到1148mm,此時大底板會比機床工 作臺約大200mm(也就是兩邊會各突出100mm,這是最大的容許突出置)。 “E”的空間及“J”的厚度及“H”的寬度(如右④示意圖)，盡置不要超過本 司的表格設定值,
7、嚴肅提示：凡昀買分度盤+圓盤尾座，且要設計搭配搖籃式夾具(如右⑤示意圖）時，因力臂(A)這段己超出盤面(墊高坱越高，力臂A越長，越不合機械常識的負載)造 成偏心加工時，會嚴重磨損蝸輪請務必告知本司，否則本司不負責任。
8、所謂預留第四軸的接口（介面）：

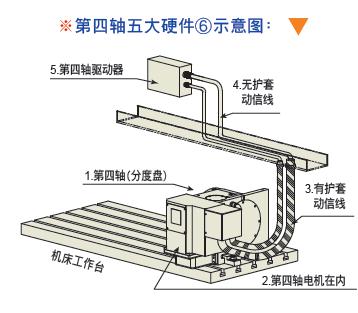

就是除了如下圖所示：①分度盤②第四軸的電機③有護套的動信線④無護套 的動信線⑤第四軸的驅動器。除了這五個大硬件(如下⑥示意圖）之外，機床 上必須為第四軸做預留的各個小硬件或PLC軟件都稱為預留第四軸接口。
(A) 如果機床有那些預留第四軸的接口，則事後何時想追加同系統的第四軸 做(四軸聯動)時，皆可隨心所欲。
(B) 如果機床無那些預留第四軸的接口,但事後想追加第四軸則可選用本司 所提供的系統SAC單軸控制器(如下⑦示意圖），但這個單軸控制系統不 能與機床的X、Y、Z三軸的任一軸聯動只能第四軸動完，另三軸再動。 切記！
就是除了如下圖所示：①分度盤②第四軸的電機③有護套的動信線④無護套 的動信線⑤第四軸的驅動器。除了這五個大硬件(如下⑥示意圖）之外，機床 上必須為第四軸做預留的各個小硬件或PLC軟件都稱為預留第四軸接口。
(A) 如果機床有那些預留第四軸的接口，則事後何時想追加同系統的第四軸 做(四軸聯動)時，皆可隨心所欲。
(B) 如果機床無那些預留第四軸的接口,但事後想追加第四軸則可選用本司 所提供的系統SAC單軸控制器(如下⑦示意圖），但這個單軸控制系統不 能與機床的X、Y、Z三軸的任一軸聯動只能第四軸動完，另三軸再動。 切記！

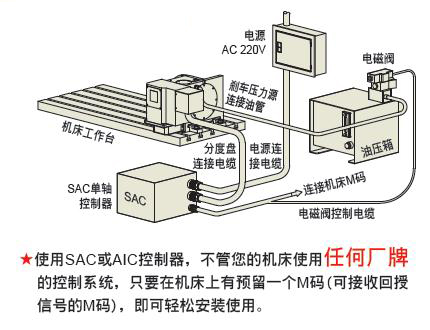

9、SAC單軸控制器 的應用⑦示意圖:
10、AIC油壓控制器的應用⑧示意圖：?
(此控制器不適用於數控分度盤，僅適用於HC系列 (見35頁)油壓等份分度盤）
優點：分割精度±5秒，因無數控系統，故整套費 用較低。
缺點：不能與任意三軸聯動，只能2、4、8、12、 24固定等份分度。
備注：如不昀買AIC油壓控制器，則賁司可自行編 寫等份專用的PLC。
(此控制器不適用於數控分度盤，僅適用於HC系列 (見35頁)油壓等份分度盤）
優點：分割精度±5秒，因無數控系統，故整套費 用較低。
缺點：不能與任意三軸聯動，只能2、4、8、12、 24固定等份分度。
備注：如不昀買AIC油壓控制器，則賁司可自行編 寫等份專用的PLC。
