技術中心2024-12-21
由于石墨電極有著放電速度快、重量輕、熱穩定性好、復雜形狀成型可能性高等優點，越來越多模具客戶采用石墨替作為電極材料的首選。與此同時，由于石墨材質的特性和切削原理與金屬不同，石墨的加工不僅對刀具提出了更高的要求，同時加工策略也與通常的銅電極有著很大的區別。如何高效加工石墨電極對客戶自身提出了很大的挑戰。瑞士Fraisa作為全球知名的刀具供應商，在石墨加工領域非常專業，是歐洲第一家，也是唯一自行涂層金剛石的刀具供應商。Fraisa愿意幫助客戶一同提升其石墨電極的加工效率，進而把石墨電極的優勢發揮到模具和產品中。
石墨材料

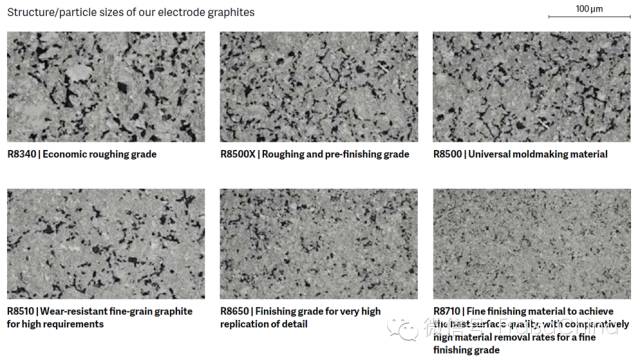

石墨是常見的礦物材料，鉛筆中就含有石墨。粉末狀石墨的化學純碳含量為99.97%，硬度高（接近鎢鋼）、其粉末無毒、即使非常細小的粉塵也不會自燃和粉塵爆炸。此外，它具有高的導電性和熱穩定性、比重比銅小4倍（輕）、耐酸且無磁性，這些特性也是它可以作為電極的原因。全世界有7個石墨生產商。每個生產商有6種規格，共大約有50種左右。石墨顆粒度大小不同決定了不同石墨牌號的特性。
石墨是常見的礦物材料，鉛筆中就含有石墨。粉末狀石墨的化學純碳含量為99.97%，硬度高（接近鎢鋼）、其粉末無毒、即使非常細小的粉塵也不會自燃和粉塵爆炸。此外，它具有高的導電性和熱穩定性、比重比銅小4倍（輕）、耐酸且無磁性，這些特性也是它可以作為電極的原因。全世界有7個石墨生產商。每個生產商有6種規格，共大約有50種左右。石墨顆粒度大小不同決定了不同石墨牌號的特性。
石墨切削原理

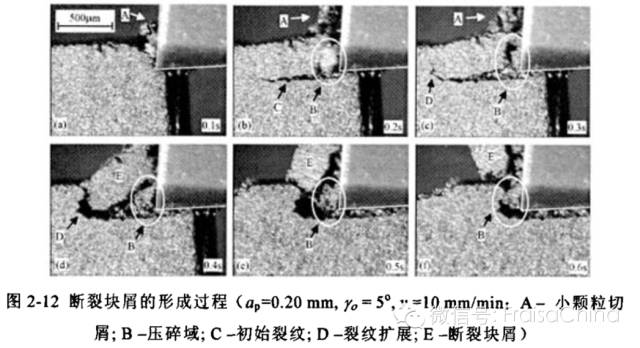

與金屬切削使材料產生塑性變形的原理不同，石墨加工的原理是通過刀具沖擊使石墨材料產生裂紋并擴展，最終脫落的過程。石墨加工過程中的切削力約為切削鋁、銅等韌性金屬的10%；且由于良好的導熱性，切削溫度對石墨加工并不是問題。
加工策略

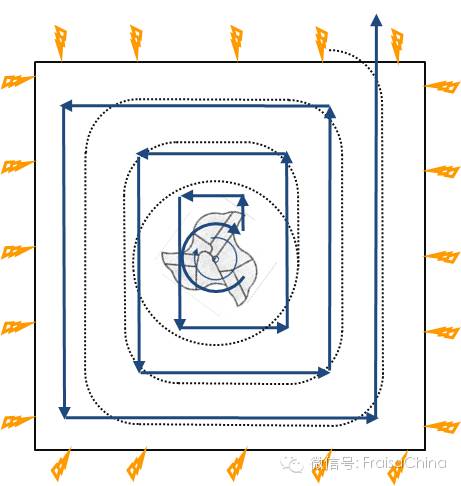

石墨銑削的加工策略至關重要。即使同樣一只金剛石涂層刀具，在相同的切削參數下，使用不同的編程加工策略刀具壽命可以相差數倍之多。同時，正確的加工策略會合理避免石墨電極蹦角等問題，提高電極的表面質量。石墨電極的銑削同時與放電加工有著緊密聯系，這就需要工程師不止具備銑削的知識，同時對放電加工也要有一定的了解。
石墨銑削的加工策略至關重要。即使同樣一只金剛石涂層刀具，在相同的切削參數下，使用不同的編程加工策略刀具壽命可以相差數倍之多。同時，正確的加工策略會合理避免石墨電極蹦角等問題，提高電極的表面質量。石墨電極的銑削同時與放電加工有著緊密聯系，這就需要工程師不止具備銑削的知識，同時對放電加工也要有一定的了解。
石墨銑刀（金剛石涂層刀具）

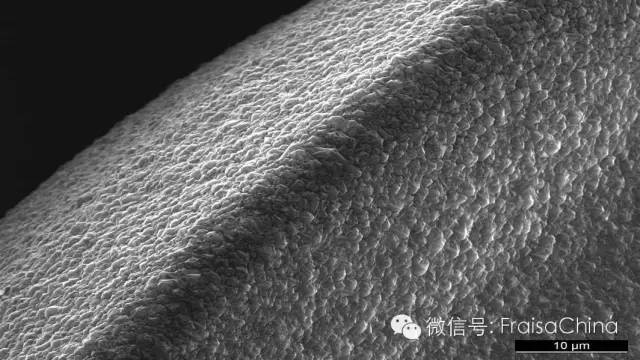

眾所周知，由于石墨材料的硬度很高，金剛石涂層銑刀是加工石墨的最佳選擇。涂層本身對硬質合金基體也提出了很高要求。金剛石涂層是CVD化學涂層，也是涂層中難度最高的一種，其中碳元素的晶體結構成分和比例對表現性能的影響很大。Frasia作為歐洲第一家也是目前唯一的一家自行涂層金剛石的刀具廠商，對此有著豐富的經驗。
眾所周知，由于石墨材料的硬度很高，金剛石涂層銑刀是加工石墨的最佳選擇。涂層本身對硬質合金基體也提出了很高要求。金剛石涂層是CVD化學涂層，也是涂層中難度最高的一種，其中碳元素的晶體結構成分和比例對表現性能的影響很大。Frasia作為歐洲第一家也是目前唯一的一家自行涂層金剛石的刀具廠商，對此有著豐富的經驗。
刀具參數和軟件 ToolExpert
Fraisa不僅是您的刀具供應商，我們?cè)谌鹗客ㄟ^(guò)切削驗證將加工參數寫入 《ToolExpert》刀具專家軟件，在軟件中可以找到您的石墨材料供應商品牌以及其下的牌號。針對您的應用種類，為您推薦刀具和專為您工況準備的切削參數。
Fraisa不僅是您的刀具供應商，我們?cè)谌鹗客ㄟ^(guò)切削驗證將加工參數寫入 《ToolExpert》刀具專家軟件，在軟件中可以找到您的石墨材料供應商品牌以及其下的牌號。針對您的應用種類，為您推薦刀具和專為您工況準備的切削參數。

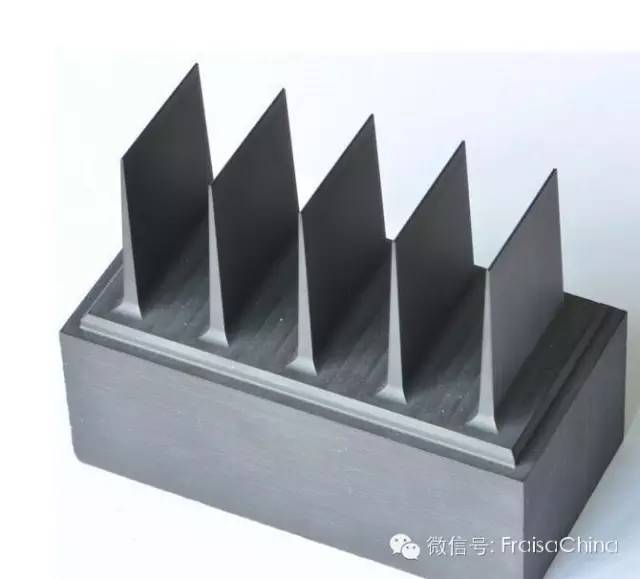

應用案例 / Demo Parts
我們將石墨電極應用可能碰到的幾何形狀集中到以下Demo：
Frasia愿意幫助我們的客戶提供或改進模具中石墨電極的加工方案，如果您有任何問題請聯系思誠資源。
