技術中心2024-12-21
導讀
先端絲攻（PO）的市場使用率，僅次于螺旋絲攻。 本課題從基礎簡易的說明、介紹先端絲攻：

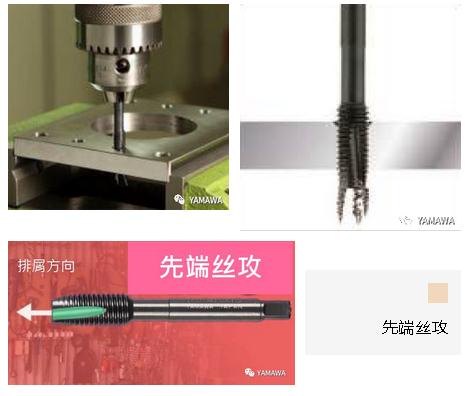

01什么是先端絲攻？
和直溝絲攻一樣，溝槽是直的，但在溝槽的前端，有切出一條斜溝，攻牙時切屑從前方排出，適合加工通孔。
和直溝絲攻一樣，溝槽是直的，但在溝槽的前端，有切出一條斜溝，攻牙時切屑從前方排出，適合加工通孔。
切削絲攻的構型種類 排屑方向和底孔形狀
02內螺紋、螺絲攻和量規的關系
用先端絲攻加工出的內螺紋，很少會擴孔，所以精度設定較大。有下列情況時，建議采用加大精度絲攻。
1） 加工件的材質或形狀，會收縮時。
2） 攻牙后內螺紋要進行電鍍時(絲攻精度約需加大鍍膜厚度的四倍)。
3） 內螺紋無擴孔的傾向，但螺絲攻卻磨耗很快時。
4） 使用具有同步進給(剛性)構造的機械加工時，較不容易發生軸向擴孔的問題，建議采用最大精度的絲攻。
用先端絲攻加工出的內螺紋，很少會擴孔，所以精度設定較大。有下列情況時，建議采用加大精度絲攻。
1） 加工件的材質或形狀，會收縮時。
2） 攻牙后內螺紋要進行電鍍時(絲攻精度約需加大鍍膜厚度的四倍)。
3） 內螺紋無擴孔的傾向，但螺絲攻卻磨耗很快時。
4） 使用具有同步進給(剛性)構造的機械加工時，較不容易發生軸向擴孔的問題，建議采用最大精度的絲攻。
03加工問題與對策
◇崩牙、折損

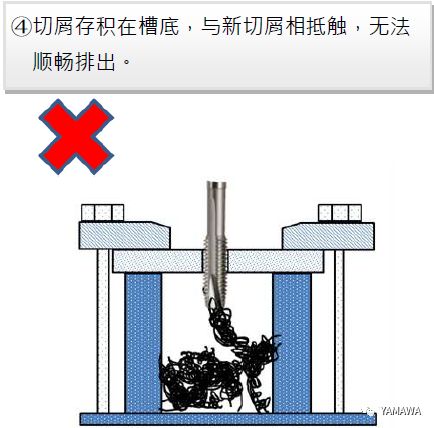

會造成先端絲攻折損或崩牙的原因不多，最大的問題可能就是切屑沒有順暢排出。

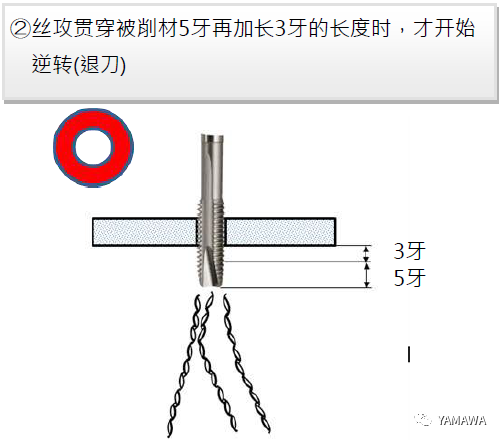

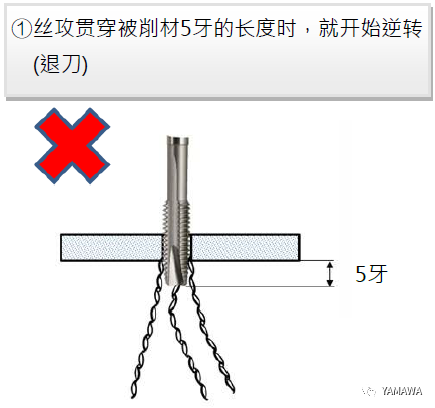

?請確認加工時絲攻的貫穿量夠不夠?

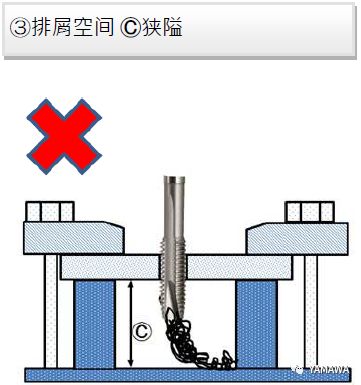

?排屑空間夠不夠?
并做適度的調整~
切屑的根部還沒有完全脫離被削材，就逆轉退刀時，切屑會被卷入螺牙
切屑完全脫離被削材，順暢排出。
04關于內螺紋擴孔與縮孔
◇內螺紋擴孔的原因
1. 機械的進給量和絲攻的螺紋導程(牙距)不同步。
2. 絲攻崩牙。
3. 絲攻沒有對正主軸或加工件。
4. 絲攻精度等級選用不當。
5. 底孔徑尺寸不對。
6. 因為絲攻摩損，造成切削角鈍。
7. 攻牙時，切削油量不足，潤滑度差或不當?shù)幕旌锨邢饔汀?br/>
8. 切屑卡在溝槽里。
◇內螺紋擴孔的原因
1. 機械的進給量和絲攻的螺紋導程(牙距)不同步。
2. 絲攻崩牙。
3. 絲攻沒有對正主軸或加工件。
4. 絲攻精度等級選用不當。
5. 底孔徑尺寸不對。
6. 因為絲攻摩損，造成切削角鈍。
7. 攻牙時，切削油量不足，潤滑度差或不當?shù)幕旌锨邢饔汀?br/>
8. 切屑卡在溝槽里。
◇內螺紋縮孔的原因
1. 絲攻的切削角不夠鋒利。
2. 絲攻精度等級選用不當。
3. 用量規檢查時，內螺紋里有殘屑或毛邊。
4. 加工配管或薄板零件時，螺紋容易縮孔。
5. 跟鈦合金一樣，加工后會有收縮傾向的被削材。
6. 逆轉(退刀)速度設定不當。
7. 切削角太大。
1. 絲攻的切削角不夠鋒利。
2. 絲攻精度等級選用不當。
3. 用量規檢查時，內螺紋里有殘屑或毛邊。
4. 加工配管或薄板零件時，螺紋容易縮孔。
5. 跟鈦合金一樣，加工后會有收縮傾向的被削材。
6. 逆轉(退刀)速度設定不當。
7. 切削角太大。
絲攻的螺紋導程，在攻牙上，是最重要的要素之一。為了確保導程的正確性，應該盡可能的依照絲攻的螺紋導程(牙距)來加工。
例如：M6X1的螺紋導程，每轉1圈前進1mm。
如果機械每轉1圈誤差2um，即使其他的螺紋規格和直徑正確，用量規檢查時，一樣不合格(擴孔)， 12mm的螺紋，就會產生24um的進給誤差。
如果機械有和絲攻導程同步進給的功能，就可使用剛性夾頭進行剛性攻牙。
機械無同步進給功能，使用浮動式夾頭時要預留伸縮量，此伸縮量需調整在絲攻螺紋導程(牙距)的5%以下。
