深孔鏜削加工，需要利用較長的鏜削類刀具。為達到高效率加工，需要利用剛性更好或者能抑制振動的鏜削類工具。小直徑深孔通?？梢岳糜操|(zhì)合金材料刀桿，更大直徑兼顧制造成本和刀具重量，則需要利用防振類鏜削刀具。

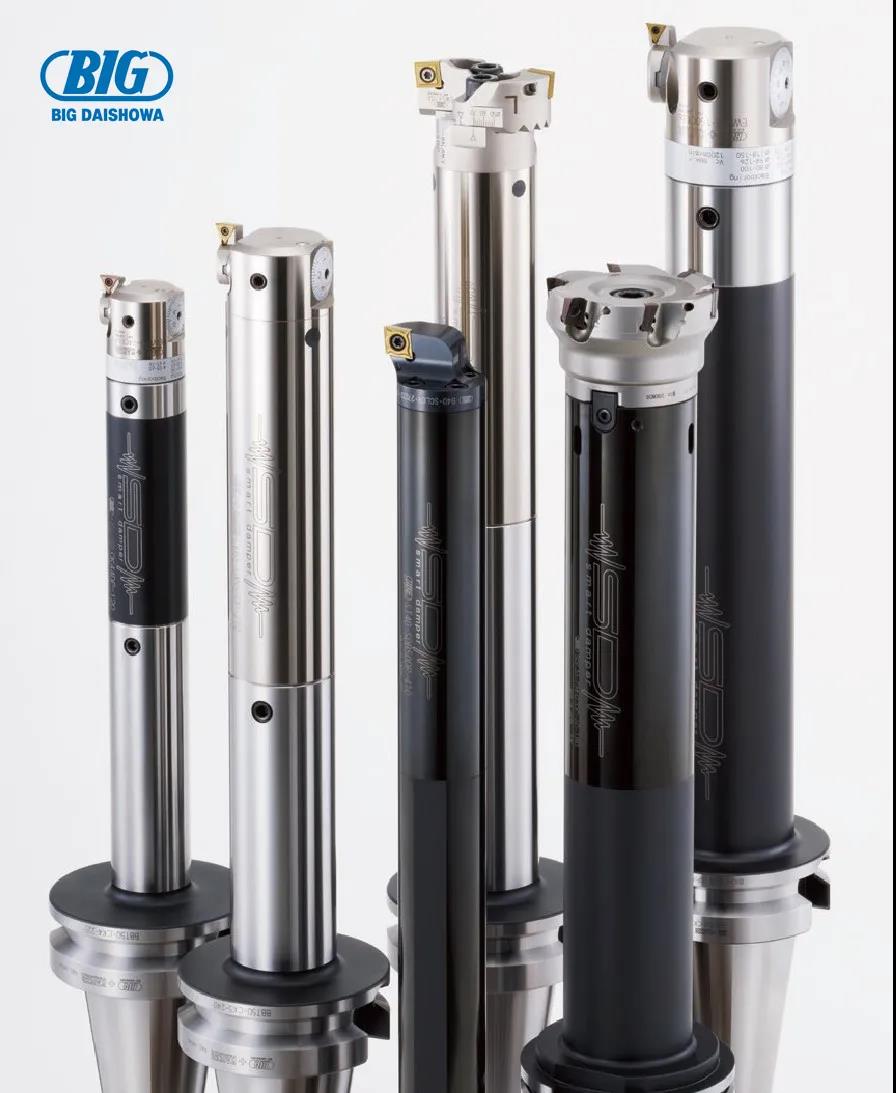

應對這類加工，最新的大昭和斯瑪特防振系列刀具－斯瑪特防振精鏜頭內部安裝抑制、快速消減振動的部件。利用此鏜頭可以將加工中產生的振動消除，達到防振效果，進而提高加工效率、深孔加工能力，減少換夾次數。
應用案例
對于灰鑄鐵和球墨鑄鐵材質的箱體類零件加工，特別是注塑機“三板”加工，需要利用到深孔鏜削類刀具。這種深孔鏜削類刀具產品還適用于機床制造、發動機缸體制造和電機殼體制造。
對于灰鑄鐵和球墨鑄鐵材質的箱體類零件加工，特別是注塑機“三板”加工，需要利用到深孔鏜削類刀具。這種深孔鏜削類刀具產品還適用于機床制造、發動機缸體制造和電機殼體制造。

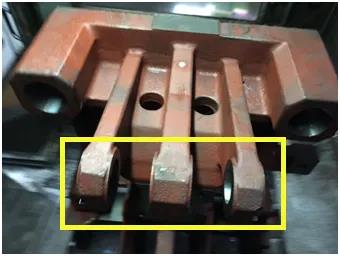

注塑機模板
針對上圖注塑機模板，黃顏色方形框標注的部分，需要加長的鏜桿加工。該部分加工材質為FCD600（類似QT600）：孔徑Ф55H7有效長度需要達到280mm，刀具全長需要超過500mm。針對沒有干涉的部分，我司借助CK模塊化刀具系統可自由組合的優勢，配合安裝減徑器，保證前部Ф55H7順利加工的同時，將無干涉的后端刀柄部分加粗至Ф64提高剛性。

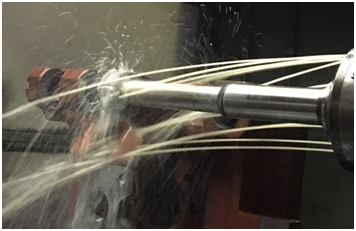

測試結果
客戶加工使用相同R0.2刀尖刀片：加工參數從S300r/min、F30mm/min，提升到S750r/min、F60mm/min，加工效率提升100%；粗糙度也由原來Ra2.8-3.2（偶爾還有伴有細小振刀紋）提高至Ra2.2-2.5。順利達到客戶預期。
結論
客戶加工使用相同R0.2刀尖刀片：加工參數從S300r/min、F30mm/min，提升到S750r/min、F60mm/min，加工效率提升100%；粗糙度也由原來Ra2.8-3.2（偶爾還有伴有細小振刀紋）提高至Ra2.2-2.5。順利達到客戶預期。
結論
所以，針對注塑機、機床制造、發動機缸體制造和電機殼體制造等，這些常存有深孔加工的箱體類零件，大昭和斯瑪特防振系列刀具可以幫到您。
