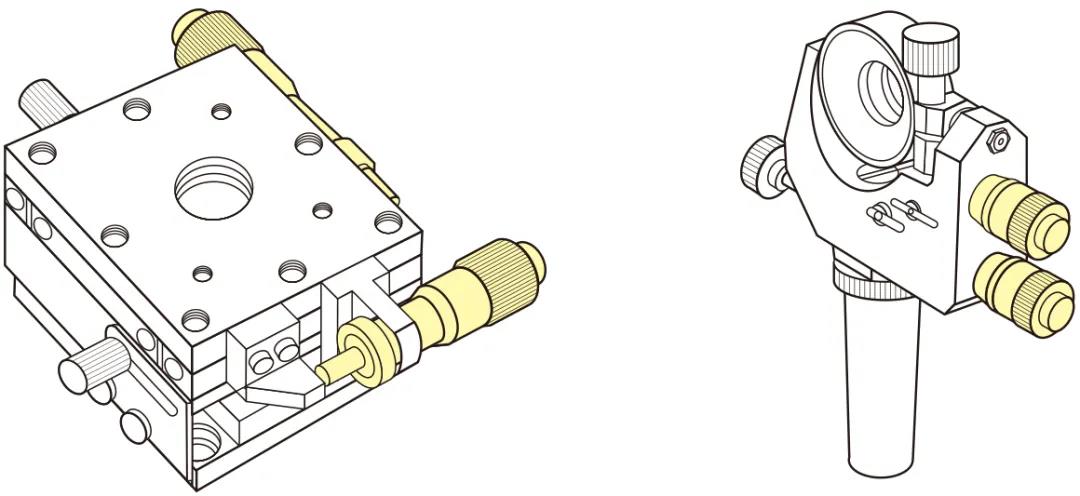

測微頭（micrometer head）是安裝在測量儀器和精密機械上，廣泛應用于測量、進給、定位等用途的精密裝置。近年來，隨著技術進步，其應用范圍進一步擴大，除了與測量夾具組合使用外，還在精密進給裝置、激光設備用十字移動工作臺、操縱器等得到廣泛采用。

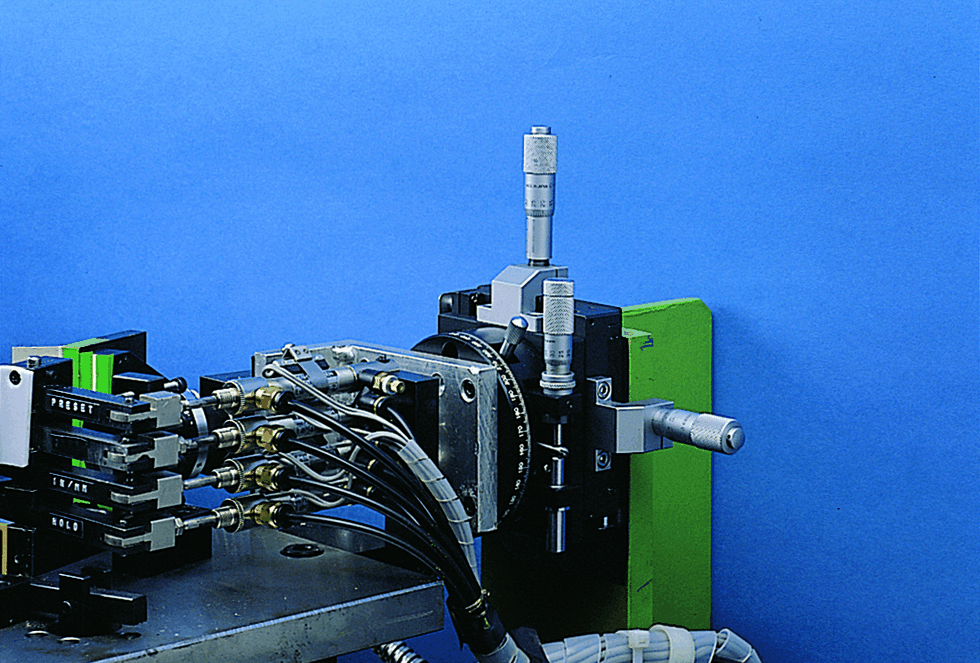

測量、進給、定位...

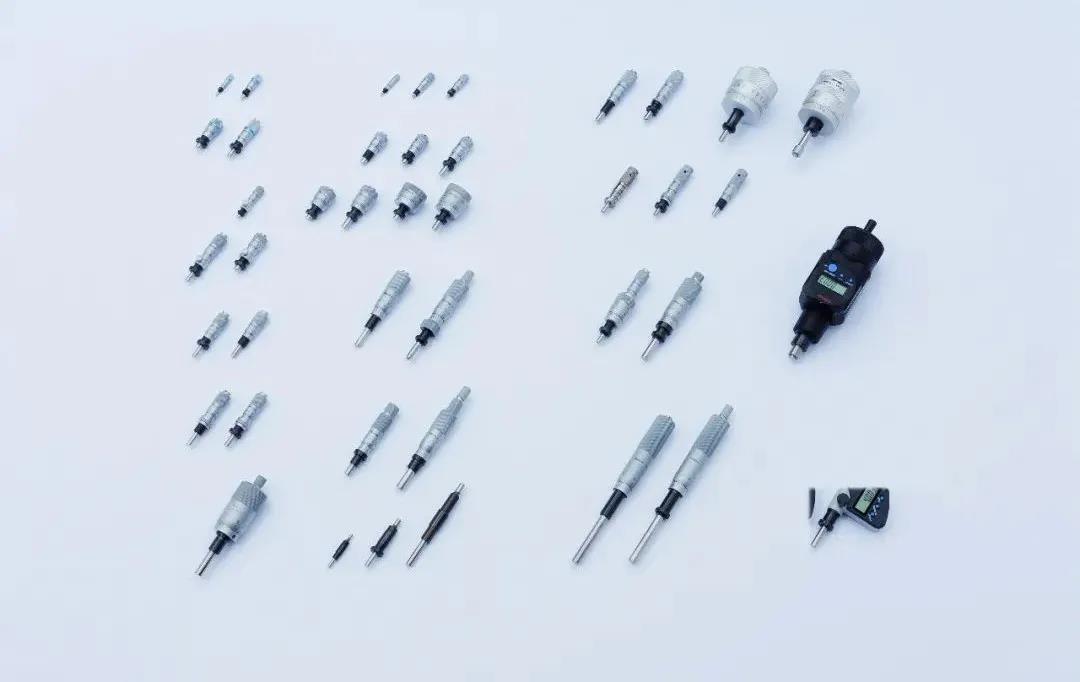

隨著應用范圍的擴大，客戶的需求也趨于多樣化，即便是標準樣式的通用產品，也備有測量范圍、軸套部分形狀、全長等各不相同的多種型號，可按照用途進行選擇。
測微頭如何選型？
測微頭的選型要點主要包括測量范圍、測量面、軸套、刻度規格、微分筒的大小等。
測微頭的選型要點主要包括測量范圍、測量面、軸套、刻度規格、微分筒的大小等。

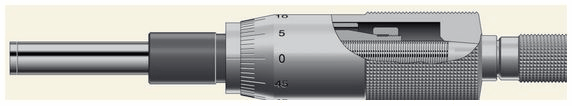

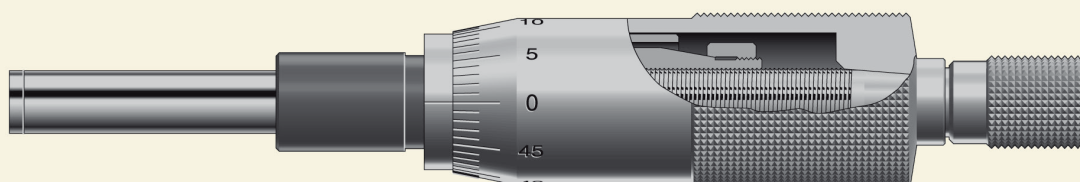

測微頭內視圖
01、測量范圍（行程）
- 請選擇大于預估行程的測量范圍。標準型備有5mm～50mm不等的6個范圍。
- 即使預估行程僅為2mm～3mm，如果安裝空間足夠充裕，選擇25mm型號更經濟。

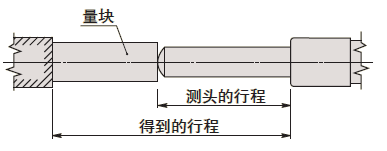

- 需要超過50mm的長行程時，可以通過與量塊配合使用的方式解決。
02、軸套

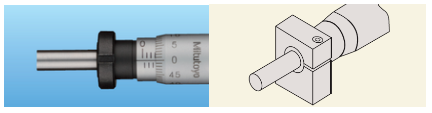

軸套為測微頭的保持部分，形狀分為“直柄型”和“帶鎖緊螺母型”。
→帶鎖緊螺母軸套
帶鎖緊螺母軸套型的安裝方法比較簡單，可切實固定。

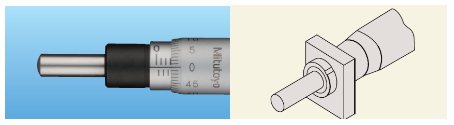

→直柄軸套
直柄軸套型需要進行裂口夾緊和膠粘等加工，但適用范圍廣，在最終安裝時還可以向前后方向進行位置微調。

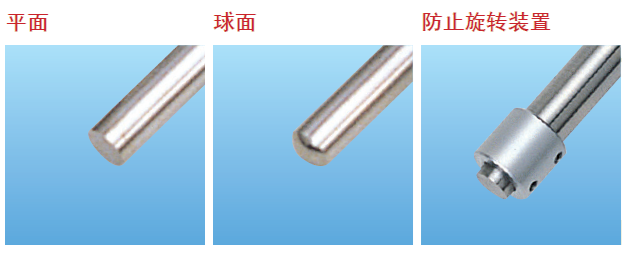

03、測量面
- 用作測量裝置時，平面型比較常用。
- 用作進給裝置時，采用球面型可將測微頭安裝部分傾斜所導致的誤差降至最小限度。在相對位置關系不太穩定，需要更高精度時，推薦使用防止旋轉裝置。
04、測微螺桿螺距
- 標準螺距：0.5mm
- 快速進給：1mm螺距，可實現快速定位，耐負載能力更強
- 精細進給：0.1mm螺距、0.25mm螺距，方便微動進給和精細定位

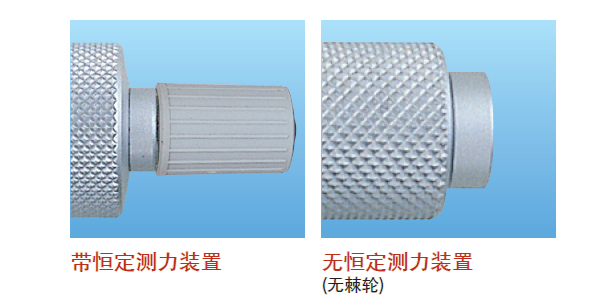

05、恒定測力裝置
- 用作測量儀器時，推薦帶恒定測力裝置。
- 用作擋塊或以省空間為先時，請考慮使用“無恒定測力裝置”。
06、刻度規格
用作測量儀器或指定了移動量時，需要注意刻度規格。
用作測量儀器或指定了移動量時，需要注意刻度規格。
- 與外徑千分尺相同的刻度規格為“正刻度”，是標準型。刻度值沿測微螺桿收縮的方向增加。相反，刻度值沿測微螺桿推出的方向增加的是“反刻度”規格。
- “正反刻度”規格沿正反兩個方向都可以輕松讀取，數字分別用黑色、紅色標示，讀取輕松簡單。
- 測微頭還備有可以直接讀取測量值的帶計數器和數顯型。數顯型還能通過輸出測量數據，進行測量值的記錄和統計演算。

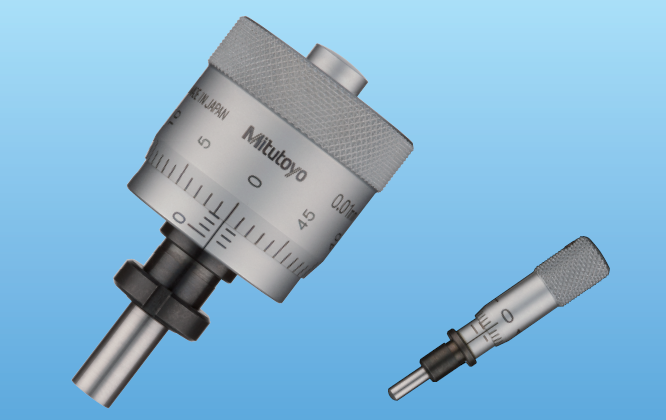

07、微分筒外徑
微分筒直徑對于操作性和定位的“精細度”影響較大。小直徑微分筒定位速度快，大直徑微分筒可進行精細的定位和讀取。大直徑微分筒還備有配備調速裝置以提高操作性的型號。
微分筒直徑對于操作性和定位的“精細度”影響較大。小直徑微分筒定位速度快，大直徑微分筒可進行精細的定位和讀取。大直徑微分筒還備有配備調速裝置以提高操作性的型號。
大直徑方便讀數，小直徑定位更快
