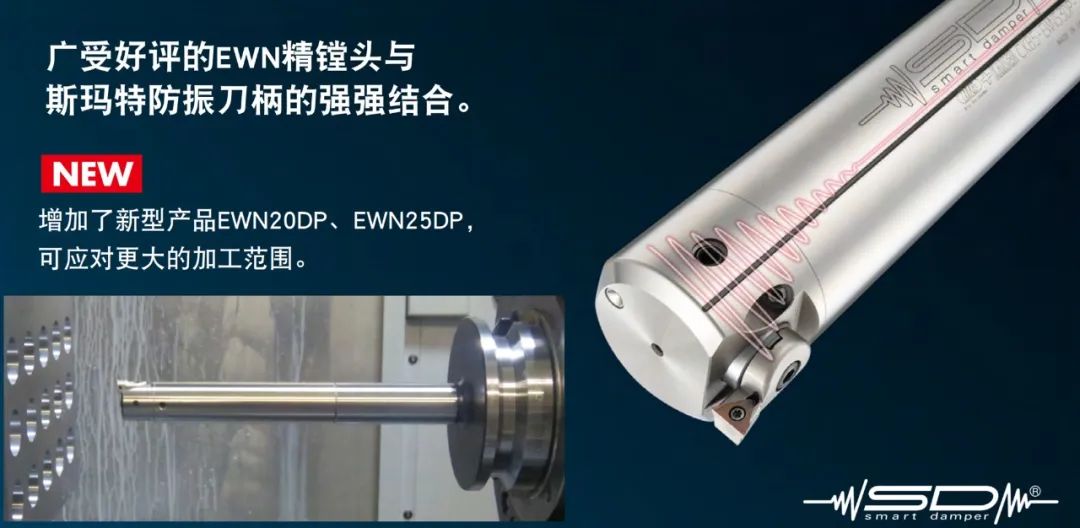

BIG斯瑪特一體式防振粗精鏜頭系列產品，以其卓越穩定的防振性能、獨有的超精密調節機構、靈活多變的CK模塊化接口，這些年在市場上贏得了廣大用戶的一致好評。小徑深孔加工一直以來都是鏜孔加工的難題，為滿足廣大用戶的需求，BIG把防振系列產品進一步向CK1、CK2小徑加工擴展（加工范圍φ20~φ47mm），至此覆蓋了全部CK系列（CK1~CK7），加工范圍覆蓋了φ20~φ203mm，產品更加豐富，用戶有了更多的選擇。

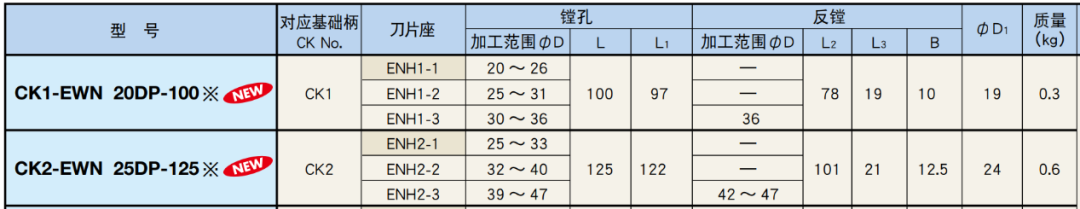

產品型號：
產品型號：
產品特點：
EWN精鏜頭與防振機構一體化。

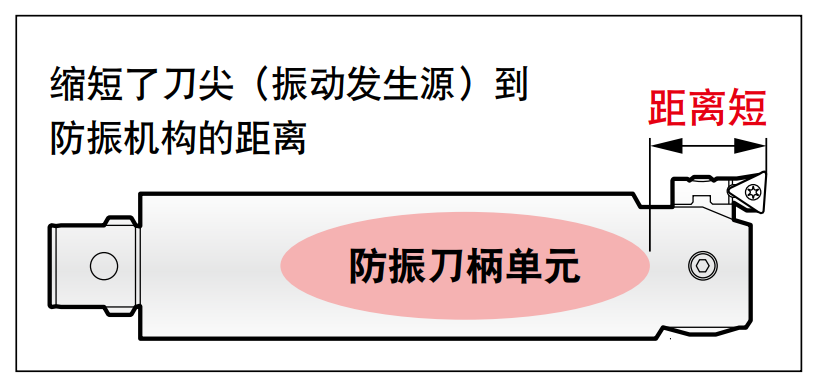

一體型設計可縮短刀尖（振動發生源）到防振機構的距離，可獲得更好的防振效果。

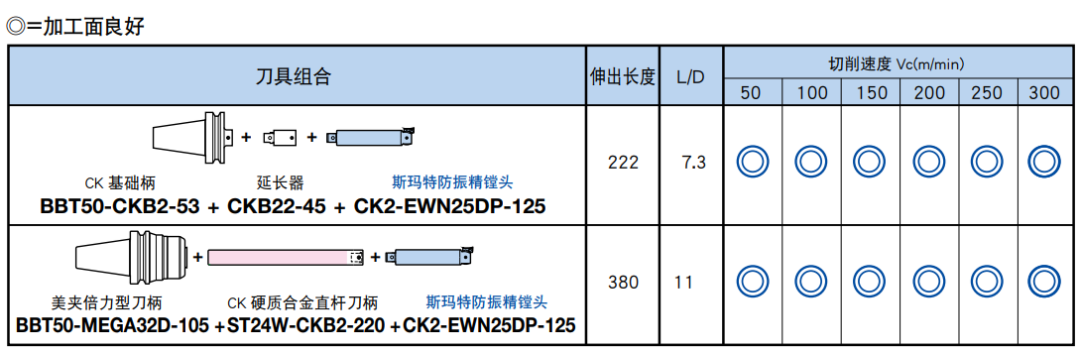

與CK硬質合金直桿刀柄組合，可進行達L/D=11的深孔加工。

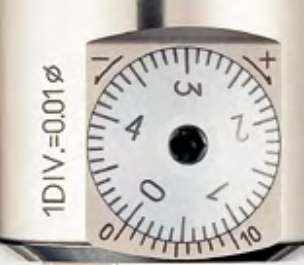

高度可靠的刻度盤。
帶游標，能以1μm為單位進行調整
高度可靠的刻度盤。
帶游標，能以1μm為單位進行調整

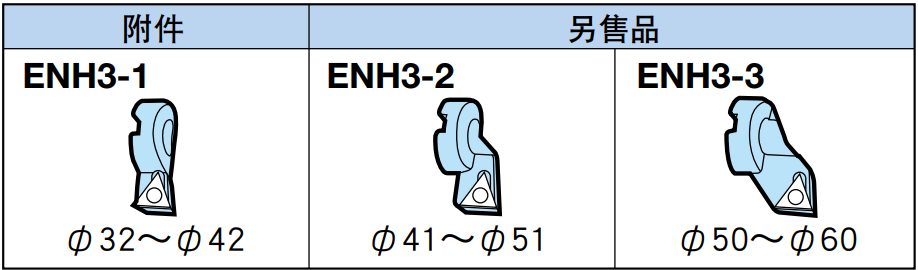

通過更換刀片座可以擴大加工范圍，并且有功能豐富的刀片座可供選擇。
例：CKB3-EWN32DP-160

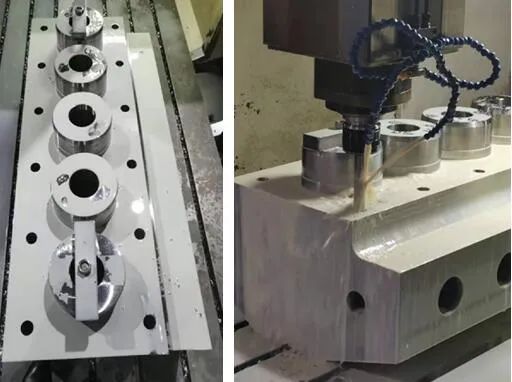

加工案例（一）:
加工直徑：φ27mm
切深：0.2mm/φ
刀片：TPGP080202EL(T2000Z)
加工材質：S55C
進給量：0.06mm/rev
臥式加工中心
加工直徑：φ27mm
切深：0.2mm/φ
刀片：TPGP080202EL(T2000Z)
加工材質：S55C
進給量：0.06mm/rev
臥式加工中心
加工案例（二）:
加工直徑：φ39.4 mm
加工深度：340mm
材質：HT250
刀具組合：BT50-HMC42-105+ST31W-CKB3-280+CKB3-EWN32DP-160（L/D=10.9）
加工深度：340mm
材質：HT250
刀具組合：BT50-HMC42-105+ST31W-CKB3-280+CKB3-EWN32DP-160（L/D=10.9）
切削條件：
切削速度V=50m/min；
進給量f=0.09mm/rev；
切深：0.2mm/φ
加工結果：光潔度Ra1.6
切削速度V=50m/min；
進給量f=0.09mm/rev；
切深：0.2mm/φ
加工結果：光潔度Ra1.6
