BIG角度頭-航空航天加工案例分享

在航空航天機械加工中，通常會遇到小徑孔內壁加工，最原始的做法是利用模具打孔，這樣做不僅效率很低而且完全沒有精度保障，還容易漏加工造成重大損失。隨著競爭越來越激烈，自然對加工孔的精度質量要求也越高，于是大家都開始采用角度頭來加工，但無論采用立式加工心，臥式加工中心還是車銑復合加工中心，由于孔徑小同時加工部位需要轉角90度，刀具伸進去既夠不著也看不到，零件底壁尺寸非常小，極容易發生干涉等，因而小孔內側加工一直都是個難題，接下來給大家分享BIG角度頭在航空航天領域的應用案例：

● 加工產品

某航空件機翼側壁加工

● 工件加工難點
1.保證4mm的孔公差0.05mm以內。
2. 解決底壁和側壁干涉問題。

● 解決方法
1.角度頭刃具中心到頂面的尺寸可避免底壁尺寸8.5mm干涉。
2.緊湊的角度頭寬度避免了側壁15mm干涉。

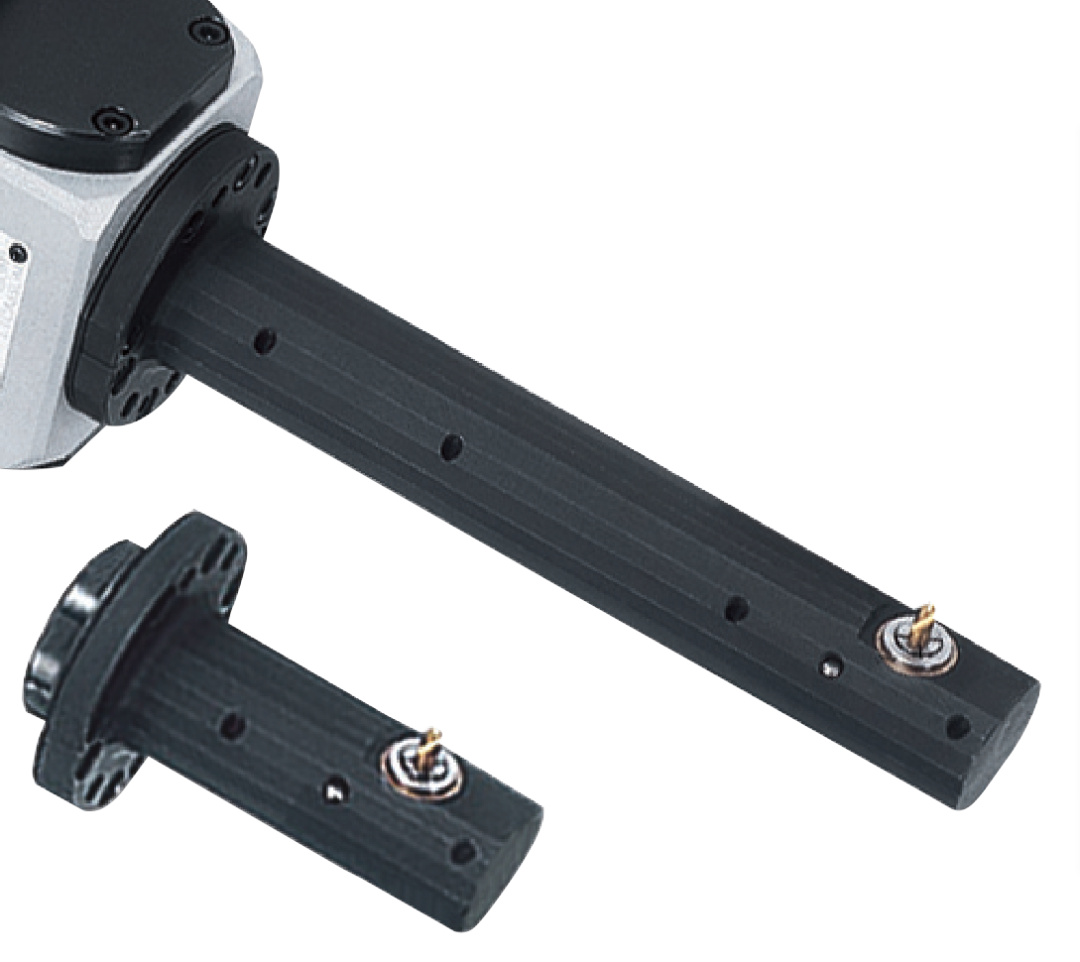

微型角度頭在選取的時候一定要考慮刀具的干涉范圍，在滿足加工條件的情況下盡量提高懸伸部分的直徑，同時減小懸長以提高角度頭的剛性。如下咱們可以參考微型角度頭針對不同的場景選擇使用：

航空航天領域的高要求和高標準考驗著制造工具系統的精度與可靠性，相信這一系列的角度頭能夠滿足絕大部分客戶的要求并順利完成加工。除此之外我們也可以根據客戶的需求，提供合適的工藝方案去解決生產制造中遇到的問題。
