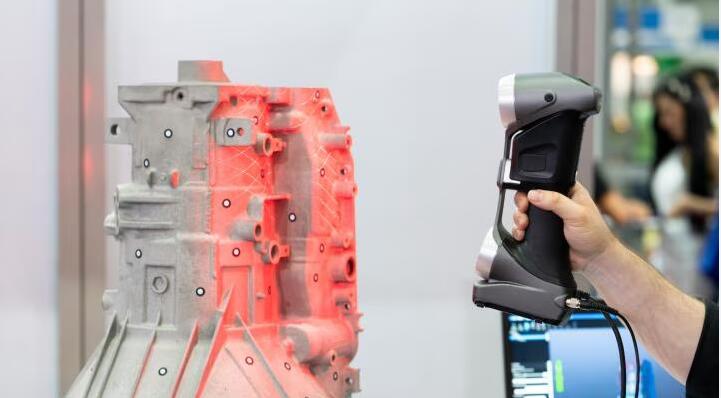

三維激光掃描儀是一種高精度的測量設備，廣泛應用于工業檢測、逆向工程、文物保護等領域。正確調節三維激光掃描儀的參數對于獲得高質量的掃描數據至關重要。本文將為您詳細解析參數調節的方法，幫助您提升測量精度。
一、了解關鍵參數
1. 分辨率（Resolution）：
- 決定點云數據的密度。
- 通常以毫米為單位，如0.1mm、0.5mm等。
- 較高的分辨率會增加掃描時間和文件大小。
2. 精度（Accuracy）：
- 表示測量結果與實際尺寸的接近程度。
- 通常以毫米或微米為單位。
- 精度受多種因素影響，如環境、操作技巧等。
3. 掃描速度（Scan Speed）：
- 影響單位時間內采集的點數。
- 通常以點/秒為單位。
- 較高的掃描速度可能會降低精度。
4. 激光功率（Laser Power）：
- 影響激光穿透能力和反射強度。
- 通?？烧{(diào)節，以適應不同材質和距離。
- 過高的功率可能導致過曝或損壞某些材料表面。
二、環境因素評估
1. 光照條件：
- 避免強烈的直射光和反光。
- 在穩定的光照環境下進行掃描。
- 必要時使用遮光罩或調整掃描時間。
2. 溫度和濕度：
- 保持環境溫度在15-30°C之間。
- 控制相對濕度在40-60%范圍內。
- 溫度變化可能導致設備熱膨脹，影響精度。
3. 振動控制：
- 使用防震臺或穩定的支架。
- 避免在掃描過程中觸碰設備或被掃物體。
- 對于精密測量，考慮使用主動減振系統。
三、掃描對象分析
1. 表面特性：
- 對于光滑表面，可能需要降低激光功率。
- 對于暗色或吸光表面，可能需要增加激光功率或降低掃描速度。
- 對于透明或半透明物體，考慮使用特殊涂層或調整掃描角度。
2. 幾何復雜度：
- 復雜形狀可能需要更高的分辨率。
- 對于深溝或小孔，考慮多角度掃描。
- 大型物體可能需要分段掃描，然后進行數據拼接。
3. 尺寸范圍：
- 根據物體大小選擇適當?shù)膾呙璺秶?/p>
- 調整掃描距離以獲得最佳視場。
- 對于大型物體，可能需要多站點掃描。
四、參數優化策略
1. 分辨率調節：
- 對于細節豐富的區域，提高分辨率。
- 對于平坦區域，可適當降低分辨率。
- 根據后續應用需求選擇合適的分辨率，避免過度采樣。
2. 精度優化：
- 使用校準板定期校準設備。
- 在掃描前進行預熱，通常需要15-30分鐘。
- 對關鍵尺寸進行多次掃描，取平均值提高精度。
3. 掃描速度設置：
- 對于靜態物體，可以使用較低的掃描速度以提高精度。
- 對于動態場景，需要權衡速度和精度。
- 考慮使用自適應掃描速度功能，根據表面復雜度自動調節。
4. 激光功率調節：
- 對于深色或粗糙表面，適當增加激光功率。
- 對于反光或光滑表面，降低激光功率避免過曝。
- 使用自動曝光功能，根據反射強度自動調節功率。
五、高級技巧和注意事項
1. 多次掃描策略：
- 從不同角度進行多次掃描，減少遮擋。
- 使用軟件工具進行點云配準和合并。
- 對于復雜物體，考慮結合使用不同類型的掃描頭。
2. 濾波和后處理：
- 使用軟件的噪聲濾除功能。
- 應用平滑算法改善表面質量。
- 謹慎使用自動修復功能，避免引入假數據。
3. 數據管理：
- 使用合適的文件格式保存原始數據。
- 建立系統的文件命名和存儲結構。
- 定期備份重要的掃描數據和參數設置。
六、結果驗證和持續改進
1. 對比測量：
- 使用其他測量方法驗證關鍵尺寸。
- 與CAD模型進行比對分析。
- 建立誤差分布圖，識別系統性誤差。
2. 參數記錄和分析：
- 詳細記錄每次掃描的參數設置。
- 分析不同參數組合對結果的影響。
- 建立最佳實踐數據庫，用于指導未來的掃描任務。
3. 技能提升：
- 定期參加設備廠商提供的培訓。
- 與同行交流經驗和技巧。
- 跟蹤三維掃描技術的最新發展，及時更新知識和技能。
以下是您可能還關注的問題與解答：
Q：如何平衡三維激光掃描儀的分辨率和掃描時間？
A：1. 分區域設置不同分辨率：對于復雜或重要的區域，使用高分辨率。對于簡單或次要的區域，可以使用較低分辨率。 2. 使用自適應掃描技術： 一些先進的掃描儀具有自適應掃描功能。 系統會根據表面復雜度自動調整分辨率。記住，最佳的平衡點取決于具體的應用場景和精度要求。通過實踐和經驗積累，您可以為不同類型的項目找到最優的參數設置。
Q：三維激光掃描儀在掃描反光或透明物體時如何調整參數？
A：1. 反光物體的參數調整：降低激光功率，避免過度反射。增加掃描角度，減少直接反射。2. 透明物體的參數調整：增加激光功率，提高穿透能力。降低掃描速度，增加采樣時間。3. 表面處理技巧：對反光表面噴涂薄層的啞光粉末。對透明物體使用顯影劑或臨時涂層。掃描反光或透明物體需要耐心和經驗。不同的物體可能需要不同的方法組合。持續實驗和優化是獲得最佳結果的關鍵。在處理特別困難的案例時，不要猶豫向設備制造商尋求專業建議。
通過深入理解和靈活運用這些參數調節方法，您可以顯著提升三維激光掃描儀的測量精度。記住，參數調節是一個需要不斷實踐和優化的過程。每個掃描項目都可能面臨獨特的挑戰，因此保持開放和創新的態度至關重要。隨著經驗的積累，您將能夠更快、更準確地為不同的掃描任務找到最佳的參數設置。
