便攜式三坐標測量機如何操作掃描？詳細使用教程

便攜式三坐標測量機是現代工業測量中不可或缺的精密儀器。其中，掃描功能更是提高了測量效率和精度。本文將為您詳細講解便攜式三坐標測量機如何操作掃描，幫助您掌握這一重要技能，提升測量水平。

一、便攜式三坐標測量機掃描功能概述

1、掃描功能允許測量機在物體表面連續采集數據點，形成點云數據，相比傳統的單點測量更加高效。

2、掃描可以快速獲取復雜曲面的形狀信息，適用于逆向工程、質量控制等領域。

3、現代便攜式三坐標測量機的掃描速度可達到每秒數萬點，精度可達0.02mm左右。

二、掃描前的準備工作

1、環境控制：確保測量環境溫度穩定在20±2°C，濕度控制在40%-60%之間。

2、設備檢查：檢查便攜式三坐標測量機的各個部件，確保機器處于最佳工作狀態。

3、軟件設置：打開測量軟件，選擇正確的掃描模式和參數設置。

4、被測物體準備：清潔被測物體表面，必要時可使用除油劑去除油污。對于反光性強的表面，可噴涂抗反射粉。

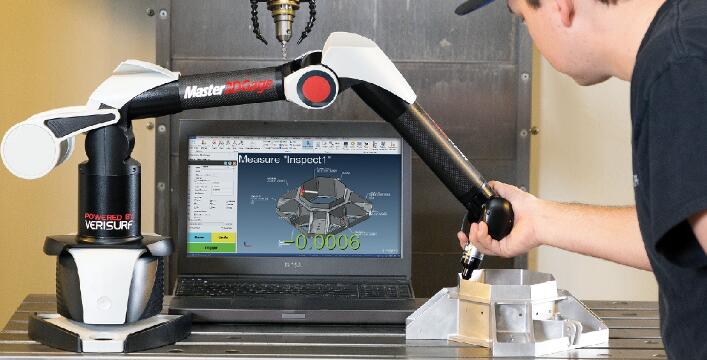

三、便攜式三坐標測量機掃描操作步驟

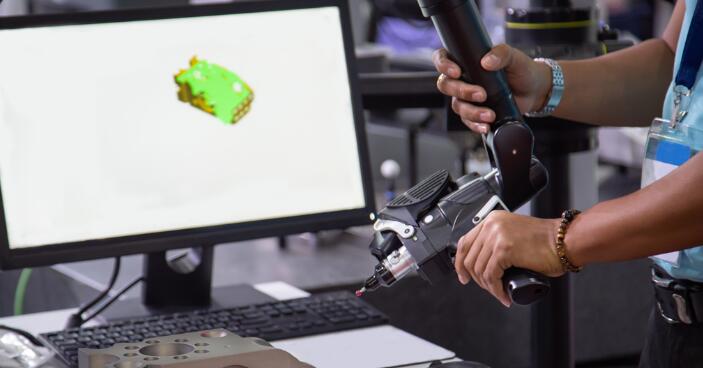

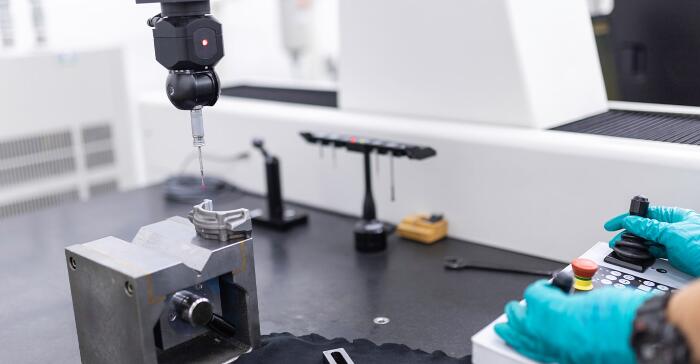

1、安裝掃描探頭：選擇適合的掃描探頭，正確安裝到測量機上。常用的有激光掃描頭和觸發式掃描頭。

2、校準探頭：使用標準球或平面板對掃描探頭進行校準，確保測量精度。

3、創建坐標系：在被測物體上選取適當?shù)幕鶞?zhǔn)面，建立工件坐標系。

4、設置掃描參數：根據被測物體的特征，設置合適的掃描密度、速度和觸發力（觸發式掃描）。

5、路徑規劃：規劃掃描路徑，確保覆蓋所有需要測量的區域。對于復雜形狀，可能需要多次掃描從不同角度采集數據。

6、執行掃描：啟動掃描程序，保持穩定的掃描速度和距離，避免突然的加速或減速。

7、數據處理：掃描完成后，使用軟件對采集的點云數據進行處理，包括去噪、合并、平滑等操作。

四、掃描過程中的注意事項

1、保持穩定：掃描過程中，盡量減少外部振動和干擾，保持測量機的穩定性。

2、溫度控制：長時間掃描可能導致被測物體溫度升高，影響測量精度。必要時可采取冷卻措施。

3、數據實時檢查：在掃描過程中，隨時關注數據采集情況，發現異常及時處理。

4、多次掃描：對于精度要求高的區域，可以進行多次重復掃描，取平均值提高精度。

五、掃描數據的后處理與應用

1、數據清理：去除噪點和異常數據，確保點云數據的質量。

2、數據拼接：對于大型或復雜物體，可能需要將多次掃描的數據進行拼接。

3、曲面重建：根據點云數據重建物體的3D模型，可用于逆向工程或3D打印。

4、尺寸測量：利用重建的模型進行各種尺寸測量和幾何特征分析。

5、質量控制：將掃描數據與CAD模型對比，分析實際產品與設計的偏差。

以下是您可能還關注的問題與解答：

Q：便攜式三坐標測量機的掃描速度和精度如何？

A：現代高端便攜式三坐標測量機的掃描速度可達到每秒10,000-100,000點不等，精度可達0.02mm-0.05mm。具體性能取決于設備型號和掃描頭類型。

Q：如何選擇合適的掃描密度？

A：掃描密度的選擇取決于被測物體的復雜程度和精度要求。對于復雜曲面，可能需要更高的掃描密度（如0.1mm間距）；而對于簡單平面，可以使用較低的密度（如1mm間距）。需要在測量精度和效率之間找到平衡。

Q：掃描數據量很大，如何有效管理和處理？

A：大型掃描項目可能產生海量數據。建議使用專業的點云處理軟件，采用分區處理、降采樣等技術減小數據量。同時，可以使用高性能計算機或云計算平臺來加速數據處理。定期備份數據也是非常必要的。

通過本文的詳細介紹，相信您已經對便攜式三坐標測量機的掃描操作有了全面的了解。記住，熟練的操作技巧結合正確的參數設置是獲得高質量掃描數據的關鍵。在實際操作中，請保持耐心和專注，不斷積累經驗。隨著技術的不斷進步，便攜式三坐標測量機的掃描功能將變得更加強大和易用，為工業測量帶來更多可能性。希望這份詳細的操作指南能夠幫助您在工作中充分發揮設備的潛力，提高測量效率和精度。
