三維激光掃描儀測量準確性如何？精度分析與應用

三維激光掃描儀作為現代測量技術的佼佼者，其測量準確性一直是業界關注的焦點。本文將深入探討三維激光掃描儀的測量精度，為您提供全面的分析和應用指南，幫助您更好地理解和利用這一先進測量工具。

一、三維激光掃描儀的測量原理

要理解三維激光掃描儀的測量準確性，我們首先需要了解其工作原理。三維激光掃描儀通過發射激光束并接收反射信號來獲取目標物體表面的三維坐標信息。具體過程如下：

1. 激光發射：儀器發射高頻脈沖激光束

2. 信號反射：激光束遇到物體表面反射回儀器

3. 時間測量：儀器精確計算激光往返時間

4. 距離計算：基于光速和往返時間計算距離

5. 角度測量：同時記錄激光發射的水平和垂直角度

6. 坐標轉換：將極坐標轉換為三維直角坐標

二、影響測量準確性的因素

三維激光掃描儀的測量準確性受多種因素影響，主要包括：

1. 儀器本身的精度：包括距離測量精度和角度測量精度

2. 環境因素：溫度、濕度、大氣壓等影響激光傳播

3. 目標物體特性：表面材質、反射率、傾斜角度等

4. 掃描距離：通常距離越遠，精度越低

5. 掃描分辨率：點密度影響細節捕捉能力

6. 儀器穩定性：振動和晃動會降低測量精度

7. 操作誤差：不當?shù)脑O(shè)置和操作可能引入誤差

三、三維激光掃描儀的精度指標

評估三維激光掃描儀的測量準確性，通?？紤]以下幾個關鍵指標：

1. 距離測量精度：典型值在±1mm到±4mm之間，視型號而定

2. 角度測量精度：通常在0.001°到0.006°之間

3. 3D位置精度：綜合考慮距離和角度，一般在±2mm@10m到±10mm@100m

4. 點云噪聲：反映數據的離散程度，通常在0.1mm到2mm之間

5. 重復性：多次測量同一目標的一致性，優秀設備可達亞毫米級

四、實際應用中的精度分析

在實際應用中，三維激光掃描儀的測量準確性表現如何？讓我們通過幾個具體場景來分析：

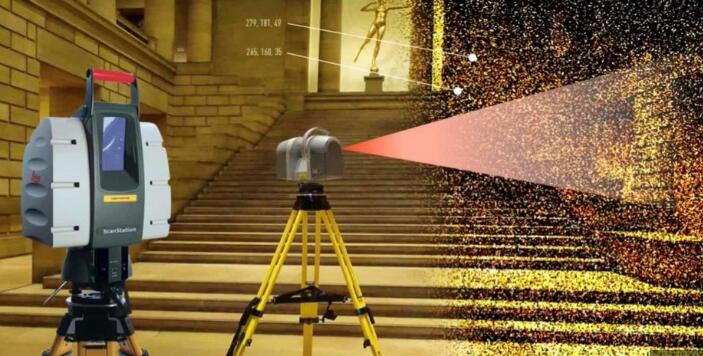

1. 建筑測量：在50米范圍內，高端掃描儀可以達到±3mm的精度，完全滿足大多數建筑測量需求。

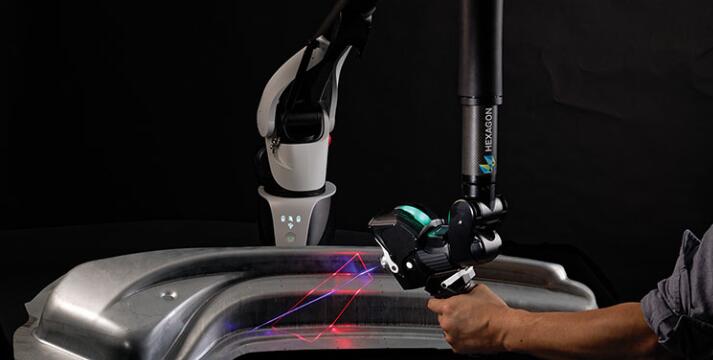

2. 工業檢測：對于1-5米范圍內的工業零部件，掃描精度可達0.1mm，能夠滿足高精度質量控制要求。

3. 考古測繪：在文物掃描中，10米范圍內可實現1-2mm的精度，有效捕捉細微紋理和形態特征。

4. 地形測量：大范圍地形掃描時，即使在100米距離，精度仍可保持在厘米級，遠超傳統測量方法。

5. 逆向工程：對于復雜曲面的逆向建模，現代掃描儀可提供0.05mm的超高精度，滿足精密制造需求。

五、提高測量準確性的技巧

要在實際應用中獲得最佳的測量準確性，可以采取以下措施：

1. 選擇合適的儀器：根據項目需求選擇適當精度等級的掃描儀

2. 環境控制：盡量在恒溫、無塵、避光的環境下進行掃描

3. 多站點掃描：通過多角度掃描減少遮擋和提高整體精度

4. 使用標靶：布設高精度標靶點，提高配準和精度控制能力

5. 優化掃描參數：根據目標特性調整分辨率和濾波設置

6. 定期校準：按照廠商建議進行定期校準和維護

7. 后處理優化：使用專業軟件進行點云數據的濾波和優化

以下是您可能還關注的問題與解答：

Q：三維激光掃描儀的測量準確性如何與傳統測量方法比較？

A：相比傳統測量方法，三維激光掃描儀在大多數情況下具有更高的精度和效率。例如，在建筑測量中，傳統全站儀的精度通常在毫米級，而高端三維激光掃描儀可以達到亞毫米級精度，同時還能提供更全面的三維數據。

Q：三維激光掃描儀的測量精度會隨時間降低嗎？

A：理論上，隨著儀器使用時間的增加，可能會出現一定程度的精度下降。但是，通過定期校準和專業維護，可以將這種影響降到最低。大多數高質量的三維激光掃描儀在正常使用和維護條件下，可以長期保持其原有精度。

Q：如何驗證三維激光掃描儀的實際測量精度？

A：驗證三維激光掃描儀的實際測量精度可以通過以下方法： 1. 使用標準校準體進行測試 2. 與其他高精度測量方法（如高精度全站儀或近景攝影測量）進行對比 3. 進行重復性測試，分析多次掃描結果的一致性 4. 利用專業的精度評估軟件進行系統性分析

綜上所述，現代三維激光掃描儀在大多數應用場景中都能提供極高的測量準確性。通過正確的操作和恰當?shù)氖褂眉记?，三維激光掃描技術可以為各行各業提供前所未有的高精度三維數據。隨著技術的不斷進步，我們有理由相信，三維激光掃描儀的測量準確性還將進一步提高，為更廣泛的應用領域帶來革命性的變革。
