為什么金相顯微鏡設計成倒置的？結構與優勢解析

金相顯微鏡是材料科學和冶金學領域中不可或缺的分析工具。在眾多類型的顯微鏡中，倒置式金相顯微鏡因其獨特的設計和顯著的優勢而廣受歡迎。本文將深入探討金相顯微鏡為何采用倒置設計，并詳細分析其結構特點和優勢。

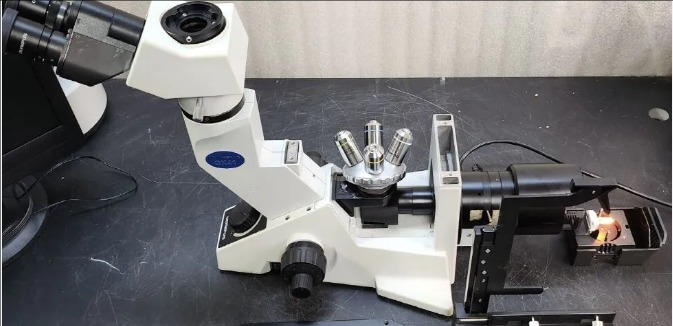

一、倒置金相顯微鏡的基本結構

倒置金相顯微鏡的設計與傳統顯微鏡有著本質的區別：

1. 光源位置：位于顯微鏡底部，光線從下往上照射樣品。

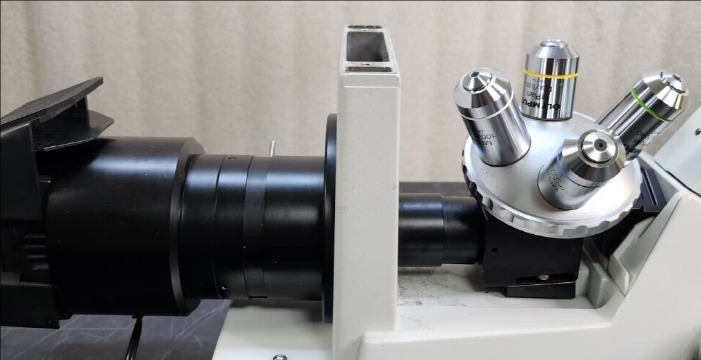

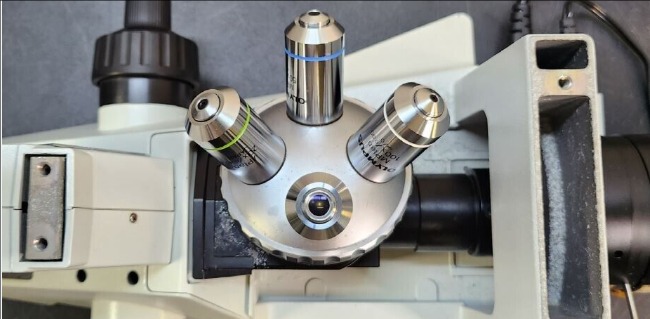

2. 物鏡排列：物鏡位于樣品下方，通過下方觀察樣品。

3. 樣品臺：位于顯微鏡頂部，樣品放置時觀察面朝下。

4. 觀察系統：包括目鏡和可選的相機接口，位于顯微鏡前部。

二、倒置設計的原因分析

金相顯微鏡采用倒置設計主要基于以下考慮：

1. 樣品適應性：倒置設計能夠觀察各種厚度和形狀的樣品，特別適合觀察較厚或不規則形狀的金屬樣品。

2. 樣品準備便利性：只需準備一個觀察面，無需考慮樣品背面的平整度，大大簡化了樣品制備過程。

3. 觀察穩定性：樣品重力作用使其緊貼樣品臺，減少了觀察過程中的晃動，提高了圖像穩定性。

4. 操作便利性：倒置設計使操作者能夠輕松放置和移動樣品，無需擔心樣品與物鏡發生碰撞。

三、倒置金相顯微鏡的結構優勢

1. 大樣品觀察能力：

倒置設計允許觀察大尺寸或重量樣品，甚至可以直接觀察整件工件的局部區域，無需切割取樣。這在工業質量控制中特別有用。

2. 多樣化的照明方式：

倒置設計為多種照明技術提供了便利，如明場、暗場、偏光和差分干涉對比等，能夠滿足不同觀察需求。

3. 易于實現自動化：

倒置結構便于集成自動對焦、自動掃描等功能，有利于實現顯微鏡的自動化和智能化。

四、倒置金相顯微鏡的應用優勢

1. 材料研究：

倒置設計使研究人員能夠方便地觀察各種材料的微觀結構，如金屬合金的晶粒結構、相分布和缺陷等。

2. 工業質量控制：

可直接觀察大型工件的表面質量，無需破壞性取樣，大大提高了檢測效率和準確性。

3. 動態觀察：

倒置設計便于觀察液體中的樣品或進行原位實驗，如觀察材料的腐蝕過程或相變現象。

4. 集成分析：

倒置結構便于與其他分析設備集成，如硬度測試儀、能譜儀等，實現多功能一體化分析。

五、倒置金相顯微鏡的局限性

盡管倒置金相顯微鏡具有諸多優勢，但也存在一些局限性：

1. 成本較高：相比傳統上置式顯微鏡，倒置顯微鏡的制造成本通常更高。

2. 維護難度增加：由于結構復雜，倒置顯微鏡的維護和清潔可能更加困難。

3. 工作距離限制：在高倍物鏡下，工作距離可能受到一定限制。

以下是您可能還關注的問題與解答：

Q：倒置金相顯微鏡對樣品表面質量有什么要求？

A：盡管倒置設計降低了對樣品背面平整度的要求，但觀察面仍需經過精細的制備，包括研磨、拋光和適當?shù)母g處理，以獲得最佳觀察效果。

Q：倒置金相顯微鏡可以觀察多大尺寸的樣品？

A：這取決于顯微鏡的具體型號和樣品臺設計。一般來說，倒置顯微鏡可以觀察的樣品尺寸遠大于傳統上置式顯微鏡，有些型號甚至可以觀察直徑達30厘米以上的樣品。

Q：倒置金相顯微鏡在日常維護方面有什么特殊要求？

A：由于光學系統位于樣品下方，需要特別注意防止液體或污染物落入物鏡系統。日常使用后應及時清潔樣品臺，定期檢查和清潔物鏡。建議由專業人員進行深度清潔和維護。

總結來說，倒置金相顯微鏡的設計是為了應對材料科學和工業檢測領域的特殊需求。它的獨特結構不僅提高了觀察的靈活性和效率，還擴展了顯微鏡的應用范圍。盡管存在一些局限性，但其帶來的優勢使其成為材料分析和質量控制中不可或缺的工具。隨著技術的不斷進步，我們有理由相信，倒置金相顯微鏡將在未來發揮更加重要的作用，為材料科學的發展做出更大貢獻。
