便攜式三坐標如何測量平面度？精準測量方法解析

平面度是衡量物體表面平整程度的重要指標，在精密加工和質量控制中扮演著關鍵角色。便攜式三坐標測量儀憑借其靈活性和高精度，成為測量平面度的理想工具。本文將為您詳細解析如何使用便攜式三坐標測量儀精準測量平面度，幫助您掌握這一重要技能。

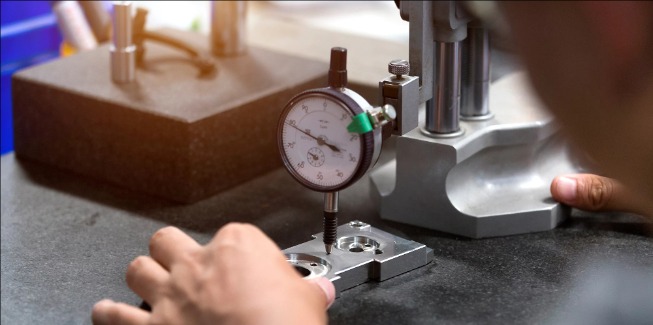

一、了解平面度測量原理

在開始測量之前，我們需要理解平面度的定義和測量原理：

1. 平面度定義：平面度是指實際表面與理想平面之間的最大偏差。它表示了表面的起伏程度。

2. 測量原理：通過在被測表面上采集多個點的坐標，然后計算這些點到擬合平面的最大正負偏差，得出平面度值。

3. 評價標準：通常使用最小二乘法擬合理想平面，然后計算實際點到該平面的最大偏差。

二、便攜式三坐標測量儀的準備工作

測量平面度前的準備工作至關重要，它直接影響測量的精度和可靠性：

1. 環境控制：選擇溫度穩定的環境，理想溫度為20±2℃。避免陽光直射和氣流干擾。

2. 設備校準：使用標準球?qū)Ρ銛y式三坐標測量儀進行校準，確保測量系統的準確性。

3. 清潔被測物：仔細清潔被測平面，去除可能影響測量的灰塵、油污等。

4. 固定工件：使用適當?shù)膴A具或支撐裝置固定被測工件，防止測量過程中發生移動。

三、平面度測量步驟

現在，讓我們逐步了解如何使用便攜式三坐標測量儀測量平面度：

1. 啟動系統：打開便攜式三坐標測量儀和配套軟件。

2. 創建新項目：在測量軟件中創建新的測量項目，選擇平面度測量模式。

3. 設置參數：根據被測平面的大小和精度要求，設置測量點數和分布。通常，點數越多，測量結果越準確。

4. 采集數據點：使用測量臂的探頭在被測平面上采集數據點。保持穩定的測量力度，避免晃動。

5. 自動計算：軟件將自動計算最佳擬合平面，并給出平面度值。

6. 結果分析：觀察平面度值和誤差分布圖，判斷是否符合要求。

7. 生成報告：利用軟件功能生成包含測量數據、平面度值和3D誤差分布圖的報告。

四、提高測量精度的技巧

要獲得更精確的平面度測量結果，可以采用以下技巧：

1. 合理布點：均勻分布測量點，覆蓋整個被測平面。對于大型平面，可采用網格狀布點方式。

2. 增加采樣點：適當增加測量點的數量可以提高測量精度，但也要考慮效率平衡。

3. 多次測量：對同一平面進行多次測量，取平均值，可以降低隨機誤差的影響。

4. 使用過濾算法：某些測量軟件提供數據過濾功能，可以去除異常點，提高測量準確性。

5. 控制測量力度：保持一致的測量力度，避免因壓力不均導致的測量誤差。

五、結果解讀與評估

測量完成后，正確解讀結果對于評估平面度至關重要：

1. 平面度值：這是最直觀的指標，表示實際表面相對于理想平面的最大偏差。

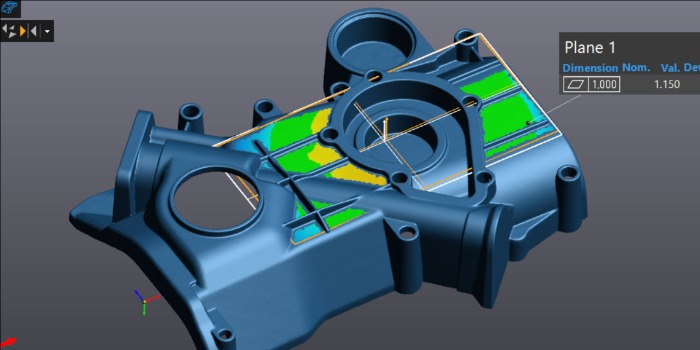

2. 誤差分布圖：通過顏色編碼展示平面各區域的偏差情況，有助于識別問題區域。

3. 統計分析：觀察偏差的分布特征，如是否呈現系統性誤差，可能指示加工過程中的問題。

4. 公差判定：將測量結果與圖紙要求的公差進行比對，判斷是否合格。

六、注意事項

在使用便攜式三坐標測量儀測量平面度時，請注意以下幾點：

1. 溫度補償：如果環境溫度與標準溫度（20℃）有差異，考慮使用溫度補償功能。

2. 避免振動：測量過程中避免外部振動，可能影響測量精度。

3. 定期維護：保持設備清潔，定期檢查和維護，確保長期測量準確性。

4. 操作培訓：確保操作人員經過專業培訓，熟悉設備操作和測量原理。

以下是您可能還關注的問題與解答：

Q：便攜式三坐標測量儀測量平面度的精度如何？

A：便攜式三坐標測量儀的平面度測量精度通?？蛇_(dá)0.01mm-0.05mm，具體取決于設備型號和測量范圍。高端型號在理想條件下甚至可以達到更高精度。

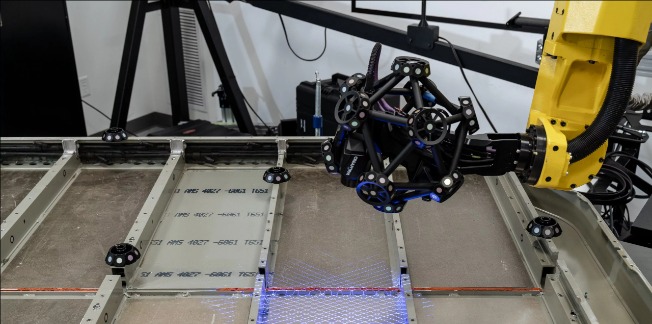

Q：如何處理大面積平面的平面度測量？

A：對于大面積平面，可以采用分區測量的方法。將平面劃分為若干個小區域，分別測量后綜合分析。同時，增加測量點數量和使用更大測量范圍的設備也能提高大面積平面的測量精度。

Q：便攜式三坐標測量儀與傳統平面度儀相比有什么優勢？

A：便攜式三坐標測量儀的主要優勢在于其靈活性和多功能性。它不僅可以測量平面度，還能進行其他幾何特征的測量。此外，它可以直接在生產現場使用，適合大型零件或不便移動的物體的測量。

使用便攜式三坐標測量儀測量平面度是一項需要理論知識與實踐經驗結合的技能。通過掌握正確的測量方法和技巧，您可以獲得高精度的平面度測量結果，為產品質量控制提供可靠依據。隨著制造業對精密測量需求的不斷提高，精通平面度測量將成為質量控制人員的重要能力。持續學習和實踐，將幫助您在精密測量領域不斷提升專業水平，為產品質量保駕護航。
