什么是龍門式三坐標結構？深入解析其設計與功能

龍門式三坐標測量機是精密測量領域的佼佼者，其獨特的結構設計使其在工業測量中占據重要地位。本文將深入解析龍門式三坐標結構的設計理念、主要組成部分以及其卓越的功能特性，幫助您全面了解這種先進的測量設備。

一、龍門式三坐標結構的基本概念

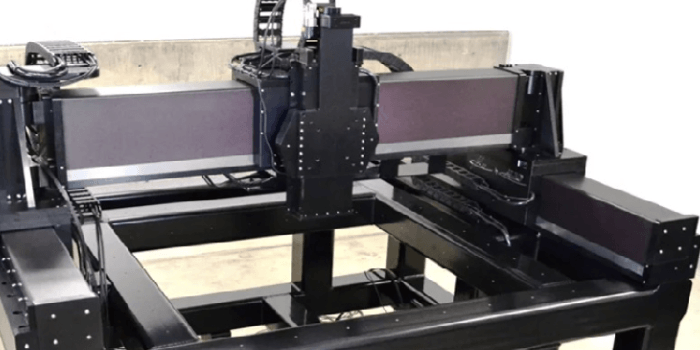

龍門式三坐標結構是一種特殊的機械設計，其名稱源于其外形酷似中國傳統建筑中的龍門。這種結構主要由以下幾個部分組成：

1. 基座：通常采用高精度花崗巖材料，提供穩定的測量平臺。

2. 立柱：兩根垂直于基座的支撐柱，構成"門"的兩側。

3. 橫梁：連接兩個立柱的橫向結構，形成"門"的頂部。

4. 滑塊：安裝在橫梁上，可在X軸方向移動。

5. 測頭系統：安裝在滑塊上，可在Z軸方向移動。

二、龍門式三坐標結構的設計優勢

龍門式結構在三坐標測量機設計中具有顯著優勢：

1. 高剛性：封閉式框架結構提供了優秀的剛性，減少測量過程中的變形。

2. 大測量范圍：可以測量大型工件，測量范圍通常可達3000mm×2000mm×1500mm或更大。

3. 高精度：剛性好的結構有助于保持高精度，部分高端機型的精度可達0.5μm。

4. 穩定性好：重心低，結構對稱，減少了測量過程中的振動和誤差。

5. 適應性強：可以根據需求定制不同尺寸和精度的機型。

三、龍門式三坐標結構的工作原理

龍門式三坐標測量機的工作原理基于三維笛卡爾坐標系：

1. X軸運動：滑塊在橫梁上沿水平方向移動。

2. Y軸運動：整個龍門架（包括立柱和橫梁）在基座上前后移動。

3. Z軸運動：測頭系統在滑塊上垂直上下移動。

通過這三個軸向的精確運動，測頭可以接觸被測物體的任意點，并記錄其空間坐標。測量數據由高性能計算機系統處理，生成精確的測量報告。

四、龍門式三坐標結構的關鍵技術

為確保高精度測量，龍門式三坐標結構采用了多項先進技術：

1. 氣浮技術：在運動部件間使用壓縮空氣形成薄膜，減少摩擦，提高運動精度。

2. 溫度補償系統：通過多點溫度傳感器和復雜算法，實時補償溫度變化導致的誤差。

3. 高精度光柵尺：采用分辨率可達0.1μm的光柵尺，精確測量各軸的位置。

4. 振動隔離系統：使用主動或被動減振裝置，降低外部振動對測量的影響。

5. 自動校準技術：通過軟件算法和標準球，定期進行自動校準，保持長期精度。

五、龍門式三坐標結構的應用領域

龍門式三坐標測量機憑借其優秀性能，在多個領域得到廣泛應用：

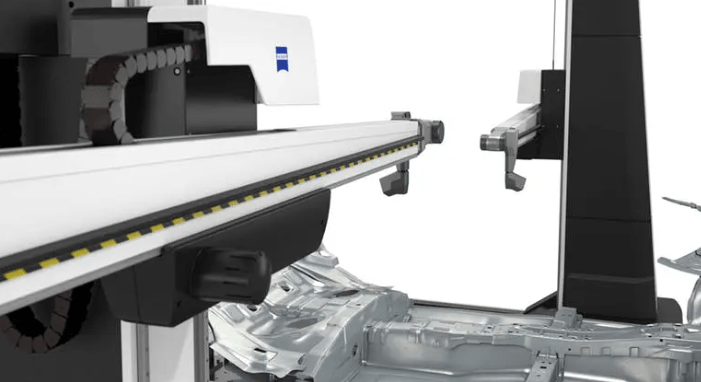

1. 汽車制造：用于車身、發動機塊等大型零部件的精密測量。

2. 航空航天：測量飛機機翼、發動機殼體等大型復雜部件。

3. 重型機械：檢測大型齒輪、曲軸等精密部件的尺寸精度。

4. 模具制造：驗證大型模具的幾何精度和形狀。

5. 能源設備：測量風力發電機葉片、核電站部件等大型精密設備。

以下是您可能還關注的問題與解答：

Q：龍門式三坐標結構與橋式結構有什么區別？

A：龍門式結構的橫梁兩端都有支撐，而橋式結構的橫梁只有一端固定。龍門式結構剛性更好，適合更大尺寸和更高精度的測量。

Q：龍門式三坐標測量機的測量速度如何？

A：現代龍門式三坐標測量機的測量速度可達1000點/分鐘，部分高速型號甚至可以達到2000點/分鐘。

Q：龍門式三坐標結構是否適合小型零件的測量？

A：雖然龍門式結構主要用于大型工件，但通過使用高精度探針和微型測頭，也可以測量小至幾毫米的零件，精度不受影響。

龍門式三坐標結構憑借其獨特的設計優勢，在精密測量領域扮演著不可或缺的角色。隨著技術的不斷進步，我們可以期待這種結構在未來將為工業制造帶來更高的精度和效率，推動整個行業向更高水平發展。無論是大型復雜零件還是精密微小部件，龍門式三坐標測量機都能以其卓越的性能滿足各種測量需求。
