如何測量三個不同位置的軸的相對位置？精準測量技巧

在工業生產中，精確測量三個不同位置軸的相對位置至關重要。本文將詳細介紹如何進行此類測量，并提供一些精準測量技巧，幫助您提高測量精度。

一、理解測量目標：三個軸的相對位置

1、我們要明確，測量三個不同位置軸的相對位置，最終目的是確定它們之間的空間關系。這包括軸之間的距離、角度以及它們?cè)谌S空間中的相對排列。

2、三個軸的相對位置測量，在機械加工、裝配、以及質量控制等環節都非常重要。例如，在精密機床的裝配過程中，主軸、進給軸和刀具軸的相對位置直接影響加工精度。

3、理解測量目標是進行精確測量的第一步，它能幫助我們選擇合適的測量方法和工具。

二、常用的測量方法

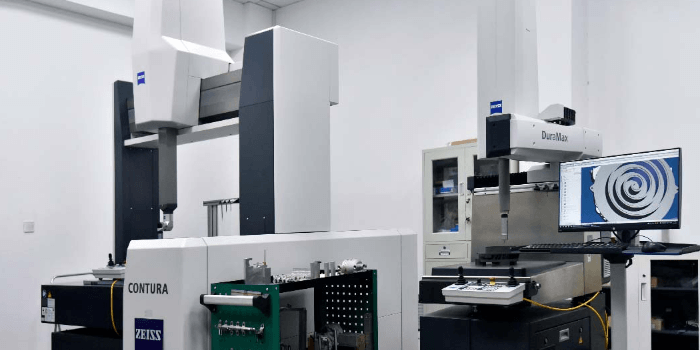

1、三坐標測量機 (CMM)：這是一種高精度測量設備，可以測量三維空間中的點、線、面等幾何元素。它可以精確測量三個軸的中心坐標，從而計算出它們之間的相對位置。

2、激光跟蹤儀：利用激光束進行高精度測量，可以實時跟蹤軸的運動軌跡，并測量軸之間的距離和角度。這種方法適用于大型設備或需要?jiǎng)討B(tài)測量的場合。

3、經緯儀：這是一種傳統的角度測量?jī)x器，可以測量?jī)蓚€(gè)軸之間的夾角。結合距離測量工具，可以間接計算出三個軸的相對位置。

三、精準測量技巧

1、基準選擇：選擇合適的基準對于測量精度至關重要?；鶞?zhǔn)應該穩定可靠，并且易于測量。例如，可以選擇設備的底座或一個已知精度的基準面作為測量基準。

2、環境控制：溫度、濕度和振動等環境因素都會影響測量精度。因此，在進行測量時，應盡量控制環境條件，使其保持穩定。

3、儀器校準：測量?jī)x器必須定期進行校準，以確保其精度符合要求。校準應該由專業的機構進行，并提供校準證書。

四、數據處理與分析

1、坐標系轉換：將測量數據轉換為統一的坐標系，以便進行比較和分析。常用的坐標系包括笛卡爾坐標系、極坐標系等。

2、誤差分析：對測量結果進行誤差分析，評估測量精度，并找出誤差來源。常見的誤差來源包括儀器誤差、環境誤差和人為誤差。

3、結果表達：將測量結果以清晰、簡潔的方式表達出來，例如表格、圖表或三維模型。

五、案例分析：機床主軸的相對位置測量

1、以一臺數控機床為例，我們需要測量主軸、X軸和Y軸的相對位置。我們可以使用三坐標測量機測量三個軸的中心坐標。

2、假設主軸中心坐標為(0,0,0)，X軸中心坐標為(100,0,0)，Y軸中心坐標為(0,100,0)。

3、通過計算，我們可以得出X軸和Y軸相對于主軸的距離均為100mm，它們之間的夾角為90度。

以下是您可能還關注的問題與解答：

Q：如何選擇合適的測量方法？

A：根據測量精度要求、設備尺寸以及測量環境等因素選擇合適的測量方法。例如，對于高精度測量，可以選擇三坐標測量機；對于大型設備，可以選擇激光跟蹤儀。

Q：如何減少測量誤差？

A：選擇合適的基準、控制環境條件、定期校準儀器以及進行誤差分析等方法可以減少測量誤差。

Q：測量結果如何應用于實際生產？

A：測量結果可以用于指導設備安裝、調整和維護，提高產品質量和生產效率。

精確測量三個不同位置軸的相對位置需要選擇合適的測量方法和工具，并掌握精準的測量技巧。通過對測量數據進行分析和處理，可以獲得準確的測量結果，并將其應用于實際生產中，提高產品質量和生產效率。
