掃描儀自動建模的基本原理解析及實際應用

掃描儀自動建模技術，如同賦予了機器“眼睛”和“大腦”，讓它們能夠“看”懂三維世界。它究竟是如何工作的呢？本文將深入淺出地解析掃描儀自動建模的基本原理，并結合實際應用場景，帶您領略這項技術的魅力。

一、掃描儀自動建模的基本原理

1、數據采集：掃描儀自動建模的第一步是數據采集。掃描儀通過發射激光或結構光等方式，掃描物體表面，獲取大量的點云數據。這些點云數據記錄了物體表面每個點的三維坐標信息，構成了物體數字化的基礎。

2、點云處理：獲取原始點云數據后，需要進行一系列的處理，例如去噪、濾波、配準等，以提高數據的質量和精度。去噪是為了去除采集過程中產生的雜點和誤差；濾波是為了平滑點云數據，去除不必要的細節；配準是為了將不同角度掃描得到的點云數據拼接在一起，形成完整的物體表面數據。

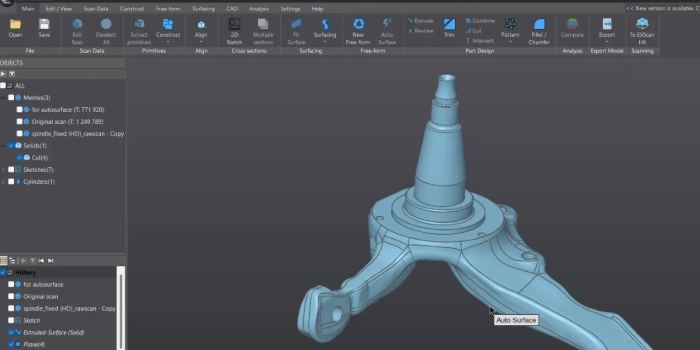

3、網格重建：經過處理后的點云數據，需要轉換成計算機可以識別的三維模型。網格重建就是將離散的點云數據連接成三角形或多邊形網格，形成物體的表面模型。常用的網格重建算法包括三角剖分、泊松重建等。

4、紋理貼圖：為了使模型更加逼真，通常還需要進行紋理貼圖。掃描儀可以同時采集物體的顏色和紋理信息，并將這些信息映射到三維模型上，使模型更加生動形象。

5、模型優化：最后，可以對生成的模型進行優化，例如簡化模型的面數、修復模型的缺陷等，以提高模型的效率和質量。

二、不同類型的掃描儀

1、接觸式掃描儀：利用探針接觸物體表面進行掃描，精度高，但速度較慢，適用于對精度要求極高的場合。

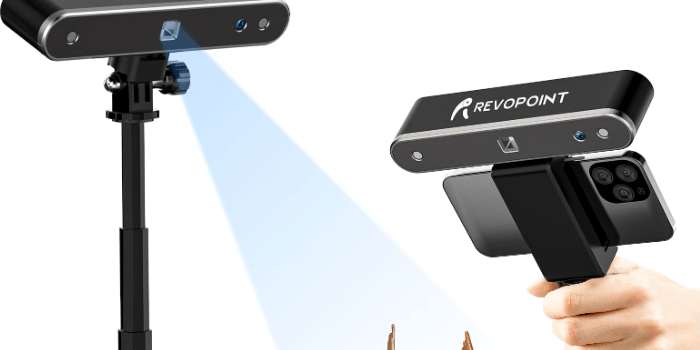

2、非接觸式掃描儀：主要包括激光掃描儀和結構光掃描儀。激光掃描儀通過發射激光束掃描物體表面，獲取點云數據；結構光掃描儀則通過投影光柵圖案到物體表面，根據圖案的變形計算物體的三維形狀。非接觸式掃描儀速度快，效率高，應用范圍廣泛。

三、掃描儀自動建模的實際應用

1、逆向工程：通過掃描現有物體，快速創建其三維模型，用于產品設計、改進和分析。

2、文物保護：對珍貴文物進行數字化存檔，以便永久保存和研究。

3、醫療領域：創建人體器官的三維模型，用于手術規劃和假肢定制。

4、工業檢測：對產品進行三維掃描，檢測其尺寸和形狀是否符合標準。

5、虛擬現實和增強現實：創建逼真的三維模型，用于虛擬現實和增強現實應用。

四、掃描儀自動建模的未來發展趨勢

1、更高精度：隨著技術的進步，掃描儀的精度將不斷提高，可以捕捉更細微的表面細節。

2、更快速度：掃描速度的提升將進一步提高建模效率。

3、更智能化：人工智能技術的融入將使掃描儀更加智能化，例如自動識別物體特征、自動修復模型缺陷等。

4、更便捷化：掃描儀的操作將更加便捷，更易于普通用戶使用。

五、選擇合適的掃描儀

1、根據精度需求選擇合適的掃描儀類型。

2、根據掃描對象的尺寸和形狀選擇合適的掃描儀。

3、考慮掃描儀的掃描速度和效率。

以下是您可能還關注的問題與解答：

Q：掃描儀自動建模的精度能達到多少？

A：掃描儀的精度根據其類型和性能而異，可以從亞毫米級到微米級不等。

Q：掃描儀自動建模需要多長時間？

A：掃描時間取決于物體的大小、復雜程度以及掃描儀的性能。

Q：學習使用掃描儀建模軟件難嗎？

A：市面上有很多用戶友好的掃描儀建模軟件，通過學習和練習，可以較快掌握。

掃描儀自動建模技術正在快速發展，并已廣泛應用于各個領域。它為我們提供了一種高效、精確地獲取三維模型的方法，將繼續在未來發揮更大的作用。
