千分表讀數

[原創內容] 發布于:2015-08-28 09:52:50 閱讀:10600次 編輯:思誠市場部

千分表讀數

外徑讀數

讀數時,先以微分筒的端面為準線,讀出固定套管下刻度線的分度值(只讀出以毫米為單位的整數),再以固定套管上的水平橫線作為讀數準線,讀出可動刻度上的分度值,讀數時應估讀到最小刻度的十分之一,即0.001毫米。如果微分筒的端面與固定刻度的下刻度線之間無上刻度線,測量結果即為下刻度線的數值加可動刻度的值;

如微分筒端面與下刻度線之間有一條上刻度線,測量結果應為下刻度線的數值加上0.5毫米,再加上可動刻度的值,有的千分尺的可動刻度分為100等分,螺距為1毫米,其固定刻度上不需要半毫米刻度,可動刻度的每一等分仍表示0.01毫米。有的千分尺,可動刻度為50等分,而固定刻度上無半毫米刻度,只能用眼進行估計。對于已消除零誤差的千分尺,當微分筒的前端面恰好在固定刻度下刻度線的兩線中間時,若可動刻度的讀數在40-50之間,則其前沿未超過0.5毫米,固定刻度讀數不必加0.5毫米;

若可動刻度上的讀數在0-10之間,則其前端已超過下刻度兩相鄰刻度線的一半,固定刻度數應加上0.5毫米。

外徑千分尺的零誤差的判定

校準好的千分尺,當測微螺桿與測砧接觸后,可動刻度上的零線與固定刻度上的水平橫線應該是對齊的。如果沒有對齊,測量時就會產生系統誤差——零誤差。如無法消除零誤差,則應考慮它們對讀數的影響。若可動刻度的零線在水平橫線上方,且第x條刻度線與橫線對齊,即說明測量時的讀數要比真實值小x/100毫米,這種零誤差叫做負零誤差;若可動刻度的零線在水平橫線的下方,且第y條刻度線與橫線對齊,則說明測量時的讀數要比真實值大y/100毫米,這種零誤差叫正零誤差。

對于存在零誤差的千分尺,測量結果應等于讀數減去零誤差,即物體長度=固定刻度讀數+可動刻度讀數-零誤差。

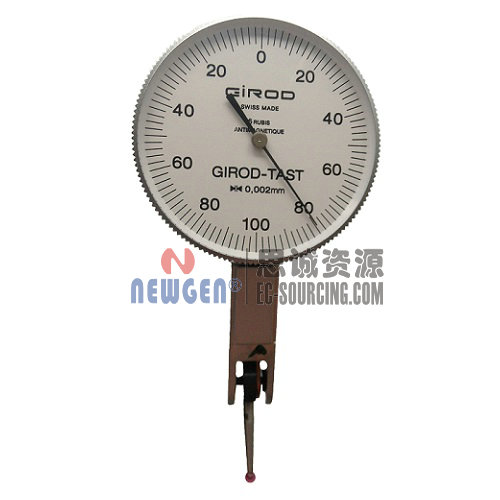

杠桿千分表讀數

杠桿千分表讀數值0.002mm測量范圍正負0.2mm

實際值=測量值×補正值 盡量讓測針與測量面形成的夾角小。

數顯千分表讀數

數顯千分表作為機械長度測量工具中的一種精度較高的測量儀器,目前已十分廣泛的應用在各行各業中,結合數據采集儀一起使用,利用品質數據采集儀可直接連接數顯千分表進行自動數據采集無需操作人員手工記錄數據,節約人力成本。數顯千分表的操作使用方法較為簡單,但對新手來說操作可能并不熟練。
