MST90度角度頭

[原創內容] 發布于:2014-05-15 10:36:30 閱讀:2114次 編輯:思誠市場部

MST90度角度頭

MST90度角度頭概述

角度頭是目前市場上在數控加工中心行業的一種普遍附件頭,是唯一一種可以不需要二次裝夾工件來完成側面的加工附件,特別是針對于一些圓孔、小型行腔內進行的鉆孔、攻牙、銑槽類加工是必不可少的工具。

MST90度角度頭充實必要的功能和性能,袖珍型角度頭是以80% 鉆孔和攻絲加工為目的。融合了必要的剛性和精度的最佳設計。構造簡單, 便宜快速:零部件點數:組裝非常簡單;無需零部件;間距微調和實物咬合狀況;檢查的最佳化產品。標準化零件和可調式:縮短交貨期。每個機械種類型號有不同的。定位塊,可以根據交換定位拴和調整其長度來對應。

MST90度角度頭的功能和性能

MST袖珍型角度頭是以80% 鉆孔和攻絲加工為目的, 融合了必要的剛性和精度的最佳設計(剛性1/2) 結果實現了。。。。

MST袖珍型角度頭輕便( 重量1/2)

MST袖珍型角度頭快速( 交期1/2)

MST袖珍型角度頭便宜( 價格1/2)

MST90度角度頭特點

●  MST袖珍型角度頭最佳設計( 剛性1/2)

●  MST袖珍型角度頭輕便( 重量1/2)

●  MST袖珍型角度頭快速( 交期1/2)

●  MST袖珍型角度頭便宜( 價格1/2)

●  MST袖珍型角度頭并且顧客自己可以進行拆檢和修理

●  MST袖珍型角度頭節省開支,實現了開支為原來的1/10

以往···

零部件點數:50點 零部件的間距微調和實物咬合狀況檢查以及組裝作業等需要技術并花費大量時間。

現在···

MST90度角度頭構造簡單, 便宜快速零部件點數:22點組裝非常簡單,無需零部件間距微調和實物咬合狀況檢查的最佳化產品。

以往···

需要很多機器規格調查和專用部件的設計和制造

現在···

MST90度角度頭標準化零件和可調式;縮短交貨期;每個機械種類型號有不同的定位塊,可以根據交換定位拴和調整其長度。

MST90度角度頭安裝于機器

MST90度角度頭固定座架和定位拴組合對應所有定位塊。現在可以照常利用主軸旁原有定位塊,安裝類型有直圓孔型,直槽型,錐槽型,錐孔型。

MST90度角度頭定位拴類型:

MST90度角度頭直柄拴-●主要用于鉆孔和絲錐加工 ●可以供給冷卻液

MST90度角度頭直柄開口拴-●和定位塊沒有間隙,結合更堅固 ●不能進行ATC工具交換

MST90度角度頭錐度拴-●通過彈力壓住圓錐銷,定位確實堅固。

MST90度角度頭的種類

1.輕型90度標準角度頭——主軸為BT50或BT40,輸出為ER40、ER32、ER25、ER20等等。

2.加工中心專用重切削角度頭——主軸為BT50或BT40,輸出為BT40。

3.龍門專用重型角度頭——BT50輸出BT50

4.萬向角度頭——輕型萬向可0-180度任意旋轉,重型萬向可360度任意旋轉。

5.非標角度頭——訂制,一般周期1-2個月。

MST90度角度頭應用場合

1.精密工件,一次性固定,需加工多個面時;

2.孔中孔,銑頭或者其它工具無法探進孔中加工小孔時;

3.加工中心無法加工的斜孔、斜槽等,如油缸、箱殼內部孔

4.圓型工件外圍需要加工一圈孔時,配合第四軸加工可實現完全自動化。

5.側面需要用多種工序加工中,可實現用多支進行自動換刀。

MST90度角度頭供給冷卻液

使用直柄拴時,通過安裝冷卻液導管(LOC6)可以確實對刀尖供給冷卻液。

MST90度角度頭可以調整定位拴的高度

●只放松螺栓就可以簡單調整拴的長度,再進行交換。

●也可以用內六角扳手上下轉動放松螺絲,簡單地調整卡爪。

使用角度頭注意事項

1.角度頭加工時轉速不可超過最高承受轉速的75%。

2. 長時間使用需要加工2小時停機5分鐘左右(如加工量大沒時間停機,建議采用二臺交換使用)。

3.不可超負荷加工、不可撞機

4.角度頭加工時溫度比室內溫度高10度左右,如果溫度太高,側停機查看是否里面沒油,如果沒油需要添加角度頭廠家提供的固體軸承油,不可亂加,如加油后還不行,請聯系生產廠家。

MST90度角度頭制造商

日本恩司迪公司MST,目前在大陸有代理商東莞市思誠機電科技有限公司

如何選用MST90度角度頭

1.首先,弄清機床參數:品牌、型號、立式/臥式、主軸類型、主軸刀具連接方式(HSK、BT、CAT、SK)、有無冷卻液(是否從主軸中心供給及其壓力)、主軸功率、主軸扭矩Nm、最大主軸轉速、最大刀具承載重量、刀庫類型,是否自動換刀、刀具允許最大長度。

2.然后,核對角度頭參數:刀具夾持方式(ER、MI快換、高精度液壓夾持、強力夾套夾持、盤銑刀等)、轉速RPM、扭矩、冷卻方式(無冷卻、內冷、外冷,內冷從刀具中心出水)等。

MST90度角度頭型號

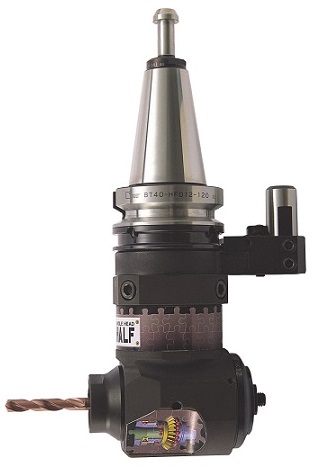

日本MST90°袖珍型角度頭

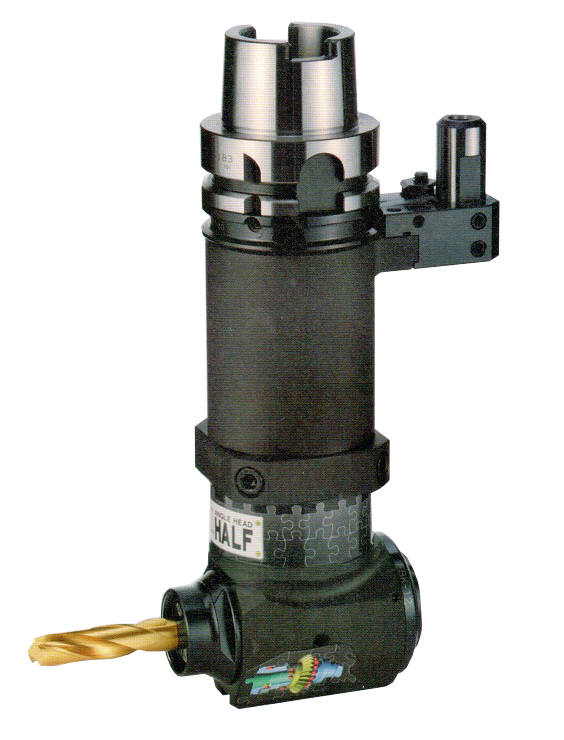

日本MST HSK 90°角度頭

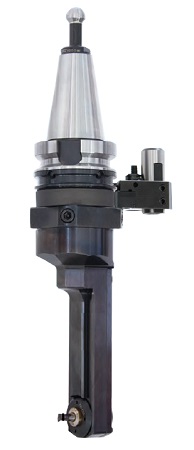

日本MST 90°角度頭Mini型

日本MST萬向角度頭袖珍型-120°自由設定

日本MST大型高剛性角度頭

MST90度角度頭型號
日本MST90°袖珍型加工中心角度頭
日本MST HSK 90°加工中心角度頭
日本MST 90°加工中心角度頭Mini型

MST90度角度頭攻牙.面銑加工視頻

MST HSK90度角度頭原理介紹視頻
