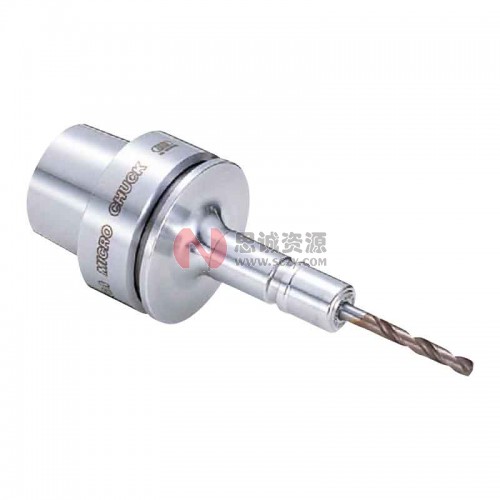

自營日本BIG美夾微型刀柄HSK E型

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 筒夾刀柄

型號: HSK-E25-MEGA3S-45T※

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 采用最小螺母外徑Φ10的超纖細設計，防止工件干涉，高精度地支持小徑鉆孔加工。

數量: - +

產品樣本

日本BIG美夾微型刀柄HSK E型.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

采用最小螺母外徑Φ10的超纖細設計，防止工件干涉，高精度地支持小徑鉆孔加工。

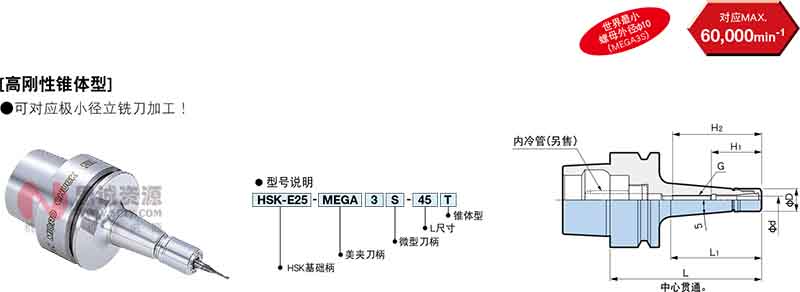

A型（DIN69893-1）（ISO 12164）

型號	夾持直徑 φd	φD	L	L1	H1	H2	G	對應夾套	質量
HSK-E25-MEGA3S-45T※	0.45 ～ 3.25	10	45	32	22	（32）	－	NBC3S-□	0.06
HSK-E25-MEGA3S-60T	0.45 ～ 3.25	10	60	48	22	38	M4 P0.7	NBC3S-□	0.08
HSK-E25-MEGA4S-45T※	0.45 ～ 4.05	12	45	33	26.5	（32）	－	NBC4S-□	0.07
HSK-E25-MEGA4S-60T	0.45 ～ 4.05	12	60	49	26.5	41	M5 P0.8	NBC4S-□	0.10
HSK-E25-MEGA6S-45T※	0.45 ～ 6.05	14	45	33	28.5	（31）	－	NBC6S-□	0.08
HSK-E25-MEGA6S-60T	0.45 ～ 6.05	14	60	49	28.5	40	M7 P0.75	NBC6S-□	0.10
HSK-E32-MEGA3S-60T	0.45 ～ 3.25	10	60	35	22	38	M4 P0.7	NBC3S-□	0.15
HSK-E32-MEGA3S-75T	0.45 ～ 3.25	10	75	50	22	38	M4 P0.7	NBC3S-□	0.17
HSK-E32-MEGA4S-45T※	0.45 ～ 4.05	12	45	23	26.5	（26）	－	NBC4S-□	0.14
HSK-E32-MEGA4S-60T	0.45 ～ 4.05	12	60	35	26.5	46	M5 P0.8	NBC4S-□	0.16
HSK-E32-MEGA6S-45T※	0.45 ～ 6.05	14	45	23	28.5	（28）	－	NBC6S-□	0.14
HSK-E32-MEGA6S-60T	0.45 ～ 6.05	14	60	36	28.5	38	M7 P0.75	NBC6S-□	0.17
HSK-E32-MEGA8S-60T※	2.95 ～ 8.05	18	60	38	31	（43）	－	NBC8S-□	0.20
HSK-E40-MEGA3S-60T	0.45 ～ 3.25	10	60	35	22	39	M4 P0.7	NBC3S-□	0.23
HSK-E40-MEGA3S-75T	0.45 ～ 3.25	10	75	50	22	38	M4 P0.7	NBC3S-□	0.25
HSK-E40-MEGA4S-60T	0.45 ～ 4.05	12	60	35	26.5	44	M5 P0.8	NBC4S-□	0.24
HSK-E40-MEGA4S-75T	0.45 ～ 4.05	12	75	50	26.5	47	M5 P0.8	NBC4S-□	0.27
HSK-E40-MEGA6S-60T※	0.45 ～ 6.05	14	60	35	28.5	（42）	－	NBC6S-□	0.24
HSK-E40-MEGA6S-75T			75	50		49	M7 P0.75		0.28
HSK-E40-MEGA6S-90T			90	65		49	M7 P0.75		0.32
HSK-E50-MEGA3S-80T	0.45 ～ 3.25	10	80	49	22	38	M4 P0.7	NBC3S-□	0.5
HSK-E50-MEGA4S-80T	0.45 ～ 4.05	12		48	26.5	47	M5 P0.8	NBC4S-□	0.5
HSK-E50-MEGA6S-80T	0.45 ～ 6.05	14		49	28.5	49	M7 P0.75	NBC6S-□	0.5

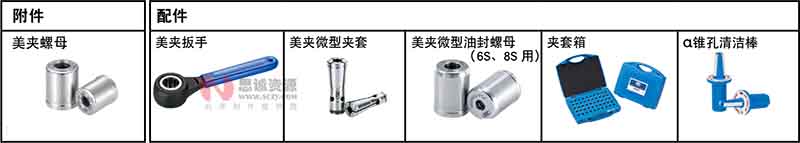

1. 附帶螺母。夾套、扳手請另行訂購。

2. 帶※型號的不可使用軸向調節螺絲。H2（）中的尺寸為最大刃具插入量。

3. 請注意: 使用時的轉速受機床剛性和刃具平衡性的影響較大。

因此，請將機床轉速從低速開始，緩慢調整至合適的轉速。

4. 不附帶內冷管。

?

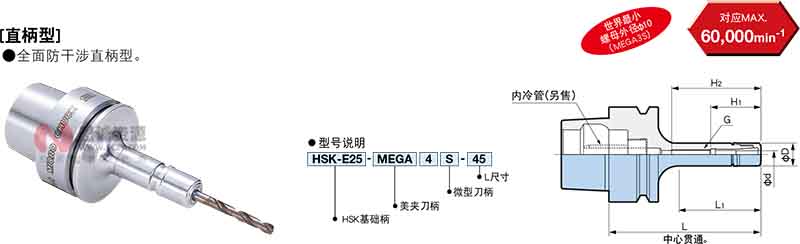

A型（DIN69893-1）（ISO 12164）

型號	夾持直徑 φd	φD	L	L1	H1	H2	G	對應夾套	質量
HSK-E25-MEGA4S-45※	0.45 ～ 4.05	12	45	31	26.5	（32）	－	NBC4S-□	0.06
HSK-E25-MEGA4S-60	0.45 ～ 4.05	12	60	46	26.5	42	M5 P0.8	NBC4S-□	0.08
HSK-E25-MEGA6S-45※	0.45 ～ 6.05	14	45	32	28	（31）	－	NBC6S-□	0.07
HSK-E25-MEGA6S-60	0.45 ～ 6.05	14	60	47	28.5	41	M7 P0.75	NBC6S-□	0.08
HSK-E32-MEGA3S-45※	0.45 ～ 3.25	10	45	23	22	（31）	－	NBC3S-□	0.13
HSK-E32-MEGA4S-45	0.45 ～ 4.05	12	45	22	26.5	31	M5 P0.8	NBC4S-□	0.14
HSK-E32-MEGA4S-60	0.45 ～ 4.05	12	60	34	26.5	46	M5 P0.8	NBC4S-□	0.15
HSK-E32-MEGA6S-45※	0.45 ～ 6.05	14	45	22	28.5	（28）	－	NBC6S-□	0.14
HSK-E32-MEGA6S-60	0.45 ～ 6.05	14	60	35	28.5	38	M7 P0.75	NBC6S-□	0.15
HSK-E40-MEGA3S-40※	0.45 ～ 3.25	10	40	19	22	（24）	－	NBC3S-□	0.21
HSK-E40-MEGA4S-60	0.45 ～ 4.05	12	60	34	26.5	44	M5 P0.8	NBC4S-□	0.23
HSK-E40-MEGA6S-45※	0.45 ～ 6.05	14	45	23	27.5	（27）	－	NBC6S-□	0.22
HSK-E40-MEGA6S-60※	0.45 ～ 6.05	14	60	35	28.5	（42）	－	NBC6S-□	0.23
HSK-E50-MEGA3S-50※	0.45 ～ 3.25	10	50	20	22	（30）	－	NBC3S-□	0.5
HSK-E50-MEGA4S-50※	0.45 ～ 4.05	12	50	21	26.5	（30）	－	NBC4S-□	0.5
HSK-E50-MEGA4S-80	0.45 ～ 4.05	12	80	44	26.5	47	M5 P0.8	NBC4S-□	0.5
HSK-E50-MEGA6S-55※	0.45 ～ 6.05	14	55	26	28.5	（35）	－	NBC6S-□	0.5
HSK-E50-MEGA6S-80	0.45 ～ 6.05	14	80	44	28.5	49	M7 P0.75	NBC6S-□	0.5

1. 附帶螺母。夾套、扳手請另行訂購。

2. 帶※型號的不可使用軸向調節螺絲。H2（）中的尺寸為最大刃具插入量。

3. 請注意: 使用時的轉速受機床剛性和刃具平衡性的影響較大。

因此，請將機床轉速從低速開始，緩慢調整至合適的轉速。

4. 不附帶內冷管。

?


