自營日本BIG精密筒夾美夾螺母

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 精密筒夾

型號: MGN3S

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 無扳手槽設計的高精度螺母可抑制振動，防止冷卻液飛濺。

數量: - +

產品樣本

日本BIG精密筒夾美夾螺母.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

無扳手槽設計的高精度螺母可抑制振動，防止冷卻液飛濺。

較少高速轉動時的空氣阻力，消除噪音。

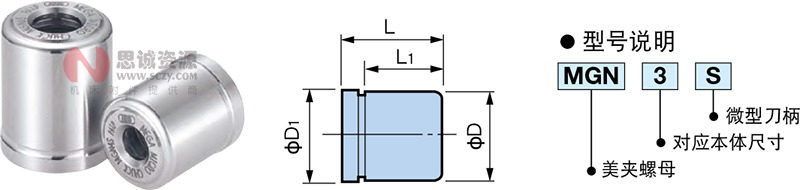

型號	φD	φD1	L	L1	對應本體
MGN3S	10	10.3	13.0	11.0	MEGA3S
MGN4S	12	12.2	14.5	12.0	MEGA4S
MGN6S	14	14.2	17.0	14.5	MEGA6S
MGN8S	18	18.3	18.5	15.5	MEGA8S

?

對應本體：MEGA6S

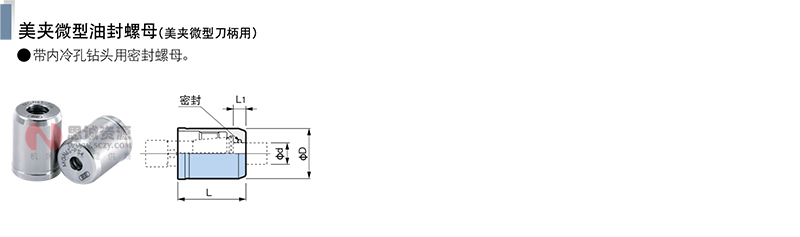

型號	φd	φD	L	L1
MGN6S-PS3	3.0	14	19	3.5
MGN6S-PS4	4.0
MGN6S-PS5	5.0
MGN6S-PS6	6.0

對應本體：MEGA8S

型號	φd	φD	L	L1
MGN8S-PS3	3.0	18	20.2	3.5
MGN8S-PS4	4.0
MGN8S-PS5	5.0
MGN8S-PS6	6.0
MGN8S-PS7	7.0
MGN8S-PS8	8.0

?

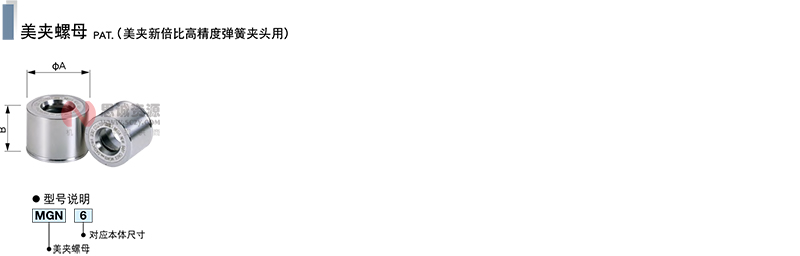

型號	φA	B	對應本體
MGN6	20	20.5	MEGA 6N
MGN8	25	23	MEGA 8N
MGN10	30	24	MEGA10N
MGN13	35	27	MEGA13N
MGN16	42	27	MEGA16N
MGN20	46	27	MEGA20N

<薄型>

型號	φA	B	對應本體
MGN6F	20	18	MEGA 6N
MGN8F	25	20	MEGA 8N
MGN10F	30	21	MEGA10N
MGN13F	35	24	MEGA13N
MGN16F	42	24.5	MEGA16N
MGN20F	46	24.5	MEGA20N

?

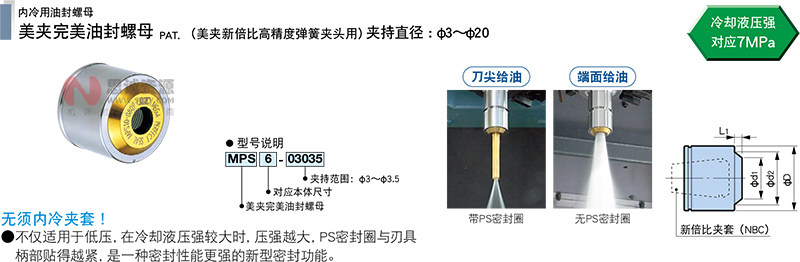

型號	φD	φd1	φd2	L1	適用刃具柄徑	對應夾套型號
MPS6-03035	20	11.2	14.7	2.3	3 ～ 3.5	NBC 6- 3 ～ 3.75
MPS6-304		11.2			3 ～ 4	- 3 ～ 4.25
MPS6-4045		12.2			4 ～ 4.5	- 4 ～ 4.75
MPS6-405		12.2			4 ～ 5	- 4 ～ 5.25
MPS6-5055		13.2			5 ～ 5.5	- 5 ～ 5.75
MPS6-506		13.2			5 ～ 6	- 5 ～ 6
MPS8-03035	25	12.2	19.2	3.9	3 ～ 3.5	NBC 8 - 3 ～ 4
MPS8-304		12.2			3 ～ 4	- 3 ～ 4.5
MPS8-4045		13.2			4 ～ 4.5	- 4 ～ 5
MPS8-405		13.2			4 ～ 5	- 4 ～ 5.5
MPS8-5055		14.2			5 ～ 5.5	- 5 ～ 6
MPS8-506		14.2			5 ～ 6	- 5 ～ 6.5
MPS8-6065		15.2		3.4	6 ～ 6.5	- 6 ～ 7
MPS8-607		15.2			6 ～ 7	- 6 ～ 7.5
MPS8-7075		16.2			7 ～ 7.5	- 7 ～ 8
MPS8-708		16.2			7 ～ 8	- 7 ～ 8
MPS10-03035	30	12.2	23.9	3.9	3 ～ 3.5	NBC10 - 3 ～ 4
MPS10-304		12.2			3 ～ 4	- 3 ～ 4.5
MPS10-4045		13.2			4 ～ 4.5	- 4 ～ 5
MPS10-405		13.2			4 ～ 5	- 4 ～ 5.5
MPS10-5055		14.2			5 ～ 5.5	- 5 ～ 6
MPS10-506		14.2			5 ～ 6	- 5 ～ 6.5
MPS10-6065		15.2		4.3	6 ～ 6.5	- 6 ～ 7
MPS10-607		15.2			6 ～ 7	- 6 ～ 7.5
MPS10-7075		16.2			7 ～ 7.5	- 7 ～ 8
MPS10-708		16.2			7 ～ 8	- 7 ～ 8.5
MPS10-8085		18.4		3.5	8 ～ 8.5	- 8 ～ 9
MPS10-809		18.4			8 ～ 9	- 8 ～ 9.5
MPS10-9095		19.2			9 ～ 9.5	- 9 ～ 10
MPS10-910		19.2			9 ～ 10	- 9 ～ 10
MPS13-03035	35	12.2	28.7	4.3	3 ～ 3.5	NBC13- 3 ～ 4
MPS13-304		12.2			3 ～ 4	- 3 ～ 4.5
MPS13-4045		13.2			4 ～ 4.5	- 4 ～ 5
MPS13-405		13.2			4 ～ 5	- 4 ～ 5.5
MPS13-5055		14.2			5 ～ 5.5	- 5 ～ 6
MPS13-506		14.2			5 ～ 6	- 5 ～ 6.5
MPS13-6065		15.2		4.6	6 ～ 6.5	- 6 ～ 7
MPS13-607		15.2			6 ～ 7	- 6 ～ 7.5
MPS13-7075		16.2			7 ～ 7.5	- 7 ～ 8
MPS13-708		16.2			7 ～ 8	- 7 ～ 8.5
MPS13-8085		18.4		4.9	8 ～ 8.5	- 8 ～ 9
MPS13-809		18.4			8 ～ 9	- 8 ～ 9.5
MPS13-9095		19.4			9 ～ 9.5	- 9 ～ 10
MPS13-910		19.4			9 ～ 10	- 9 ～ 10.5
MPS13-10105		20.3		4.2	10 ～ 10.5	-10 ～ 11
MPS13-1011		20.3			10 ～ 11	-10 ～ 11.5
MPS13-11115		21.2			11 ～ 11.5	-11 ～ 12
MPS13-1112		21.2			11 ～ 12	-11 ～ 12.5
MPS13-12125		22.2			12 ～ 12.5	-12 ～ 13
MPS13-1213		22.2			12 ～ 13	-12 ～ 13

型號	φD	φd1	φd2	L1	適用刃具柄徑	對應夾套型號
MPS16-03035	42	12.2	34.4	4.0	3 ～ 3.5	NBC16- 3 ～ 4
MPS16-304		12.2			3 ～ 4	- 3 ～ 4.5
MPS16-4045		13.2			4 ～ 4.5	- 4 ～ 5
MPS16-405		13.2			4 ～ 5	- 4 ～ 5.5
MPS16-5055		14.2			5 ～ 5.5	- 5 ～ 6
MPS16-506		14.2			5 ～ 6	- 5 ～ 6.5
MPS16-6065		15.2		4.3	6 ～ 6.5	- 6 ～ 7
MPS16-607		15.2			6 ～ 7	- 6 ～ 7.5
MPS16-7075		16.2			7 ～ 7.5	- 7 ～ 8
MPS16-708		16.2			7 ～ 8	- 7 ～ 8.5
MPS16-8085		18.4		4.6	8 ～ 8.5	- 8 ～ 9
MPS16-809		18.4			8 ～ 9	- 8 ～ 9.5
MPS16-9095		19.4			9 ～ 9.5	- 9 ～ 10
MPS16-910		19.4			9 ～ 10	- 9 ～ 10.5
MPS16-10105		20.2		5.1	10 ～ 10.5	-10 ～ 11
MPS16-1011		20.2			10 ～ 11	-10 ～ 11.5
MPS16-11115		21.2			11 ～ 11.5	-11 ～ 12
MPS16-1112		21.2			11 ～ 12	-11 ～ 12.5
MPS16-12125		22.2		4.1	12 ～ 12.5	-12 ～ 13
MPS16-1213		22.2			12 ～ 13	-12 ～ 13.5
MPS16-1314		24.2			13 ～ 14	-13 ～ 14.5
MPS16-1415		25.2			14 ～ 15	-14 ～ 15.5
MPS16-1516		26.2			15 ～ 16	-15 ～ 16
MPS20-03035	46	12.2	38.3	4.0	3 ～ 3.5	NBC20- 3 ～ 4
MPS20-304		12.2			3 ～ 4	- 3 ～ 4.5
MPS20-4045		13.2			4 ～ 4.5	- 4 ～ 5
MPS20-405		13.2			4 ～ 5	- 4 ～ 5.5
MPS20-5055		14.2			5 ～ 5.5	- 5 ～ 6
MPS20-506		14.2			5 ～ 6	- 5 ～ 6.5
MPS20-6065		15.2		4.3	6 ～ 6.5	- 6 ～ 7
MPS20-607		15.2			6 ～ 7	- 6 ～ 7.5
MPS20-7075		16.2			7 ～ 7.5	- 7 ～ 8
MPS20-708		16.2			7 ～ 8	- 7 ～ 8.5
MPS20-8085		18.4		4.6	8 ～ 8.5	- 8 ～ 9
MPS20-809		18.4			8 ～ 9	- 8 ～ 9.5
MPS20-9095		19.4			9 ～ 9.5	- 9 ～ 10
MPS20-910		19.4			9 ～ 10	- 9 ～ 10.5
MPS20-10105		20.2		5.1	10 ～ 10.5	-10 ～ 11
MPS20-1011		20.2			10 ～ 11	-10 ～ 11.5
MPS20-11115		21.2			11 ～ 11.5	-11 ～ 12
MPS20-1112		21.2			11 ～ 12	-11 ～ 12.5
MPS20-12125		22.2			12 ～ 12.5	-12 ～ 13
MPS20-1213		22.2			12 ～ 13	-12 ～ 13.5
MPS20-1314		24.2		5.2	13 ～ 14	-13 ～ 14.5
MPS20-1415		25.2			14 ～ 15	-14 ～ 15.5
MPS20-1516		26.2			15 ～ 16	-15 ～ 16.5
MPS20-1617		27.2		4.6	16 ～ 17	-16 ～ 17.5
MPS20-1718		28.2			17 ～ 18	-17 ～ 18.5
MPS20-1819		29.2			18 ～ 19	-18 ～ 19.5
MPS20-1920		30.2			19 ～ 20	-19 ～ 20
