自營日本BIG反刮刀

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 倒角刀

型號: 27-4.5-CS6

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 全世界最簡單的結構，在加工中心上實現自動反刮。

數量: - +

產品樣本

日本BIG反刮刀.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

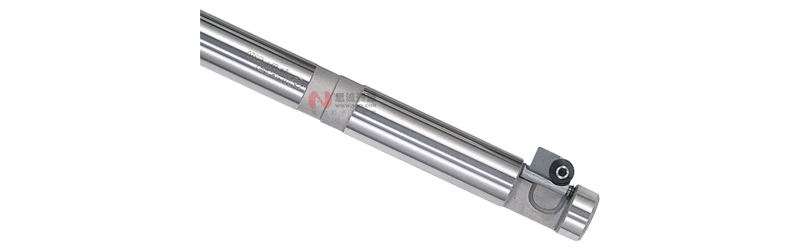

全世界最簡單的結構，在加工中心上實現自動反刮。

通過機床主軸的正反轉，即可完成背面锪孔、反倒角加工。

憑借豐富的種類和獨特的開閉方式，最適用于鑄鐵及鋁合金相關的加工。

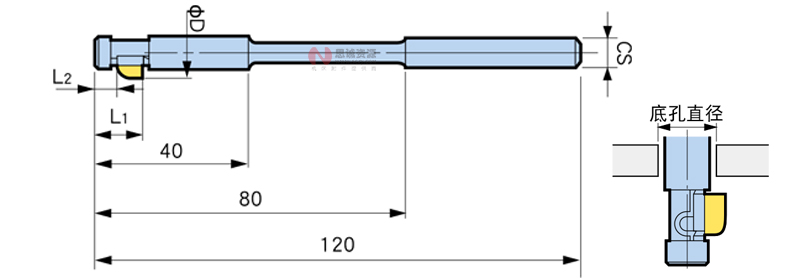

底孔直徑	锪孔直徑 φD	刀桿	刀片座	刀片	L1	L2	CS
4.5	8	27-4.5-CS6	37-011	HSS	11	5	6
5.5	9	27-5.5-CS6	37-011	HSS	11	5	6
	10		13850
	10.5		37-13
	11		37-14
6.5	9.5	27-6.5-CS6	37-011	HSS	11	5	6
	10.5		13850
	11		37-13
	11.5		37-14
	13		37-15

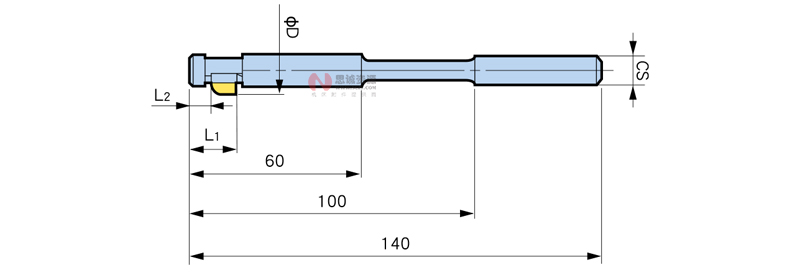

7	11.8	27-7-CS8	37-021	HSS	15	5	8
	13.8		37-22
	14.4		37-23
8.4	13	27-8.4-CS8	37-021	HSS	15	5	8
	15		37-022
	15.6		37-023
	17		37-024
9	13.4	27-9-CS8	37-021	HSS	15	5	8
	15		37-021
	15.4		37-022
	16		37-023
	17.4		37-024
	18		37-025
	19.6		37-020-0710

1. 訂購時請參考孔徑和锪孔直徑，注明刀桿型號和刀片座型號。

2. 表中刀片一欄標記有HSS的產品刀片座為高速鋼，與切刃為一體型。

HSS刀片座無刀尖半徑R。

3. 使用時請利用“新倍比高精度彈簧夾頭”、“高精度強力銑刀柄”。

?

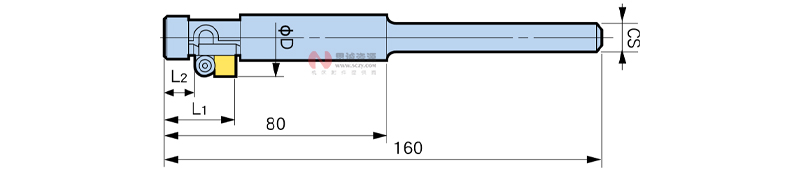

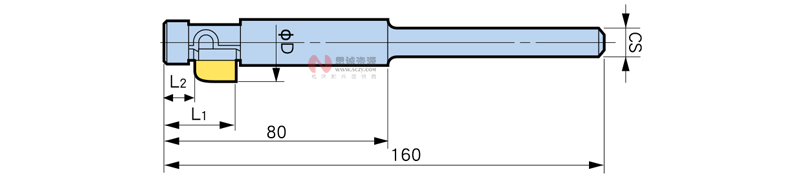

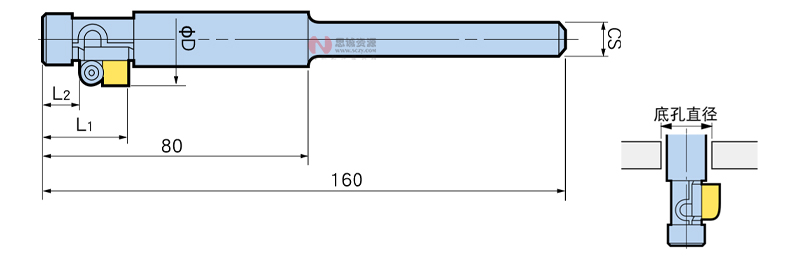

底孔直徑	锪孔直徑 φD	刀桿	刀片座	刀片	刀尖半徑 R	L1	L2	CS
10	15.5	27-10-CS10	37-031	HSS	一	24	10	10
	17		37-32
	17.5		37-33
	18		37-34
	19		37-35
	19.6		37-030-0730
10.5	16	27-10.5-CS10	37-031	HSS	一	24	10	10
	17.5		37-32
	18		37-33
	18.5		37-34
	19.5		37-35
	20		37-36
	20.5		37-37
	21.1		37-030-0780
11	16.5	27-11-CS10	37-031	HSS	一	24	10	10
	18		37-32
	18.5		37-33
	19		37-34
	20		37-35
	20.5		37-36
	21		37-37
	22.6		37-030-0830

12	17.5	27-12-CS10	37-031	HSS	一	24	10	10
	19		37-32
	19.5		37-33
	20		37-34
	21		37-35
	21.5		37-36
	22		37-37
	24		37-42	80208	0.8	25	9
	25.6		37-040-0930
13	17.5	27-13-CS10	37-031	HSS	一	24	10	10
	19		37-32
	19.5		37-33
	20		37-34
	21		37-35
	21.5		37-36
	22		37-37
	24		37-42	80208	0.8	25	9
	26		37-44
	26.6		37-040-0980
13.5	18	27-13.5-CS12	37-031	HSS	一	24	10	12
	19.5		37-32
	20		37-33
	20.5		37-34
	21.5		37-35
	22		37-36
	22.5		37-37
	24		37-41	80208	0.8	25	9
	26		37-43
	28.1		37-050-1030	C-0820	0.4	23	9

1. 訂購時請參考孔徑和锪孔直徑，注明刀桿型號和刀片座型號。

2. 表中刀片一欄標記有HSS的產品刀片座為高速鋼，與切刃為一體型。

HSS刀片座無刀尖半徑R。

3. 刀片座標配鑄鐵用（K）刀片。另備有鋼用（P）刀片，請另行訂購。（以10個為單位）

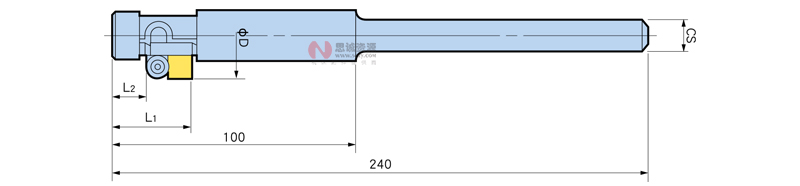

底孔直徑	锪孔直徑 φD	刀桿	刀片座	刀片	刀尖半徑 R	L1	L2	CS
14	18.5	27-14-CS12	37-031	HSS	一	24	10	12
	20		37-32
	20.5		37-33
	21		37-34
	22		37-35
	22.5		37-36
	23		37-37
	25		37-42	80208	0.8	25	9
	27		37-44	80208	0.8	25	9
	29.6		37-050-1080	C-0820	0.4	23	9
15	19.5	27-15-CS12	37-031	HSS	一	24	10	12
	21		37-32
	21.5		37-33
	22		37-34
	23		37-35
	23.5		37-36
	24		37-37
	26		37-42	80208	0.8	25	9
	30		37-52	C-0820	0.4	23	9
	32.6		37-050-1180	C-1000	0.4	23	9
15.5	20	27-15.5-CS12	37-031	HSS	一	24	10	12
	21.5		37-32
	22		37-33
	22.5		37-34
	23.5		37-35
	24		37-36
	24.5		37-37
	26		37-41	80208	0.8	25	9
	30		37-51	C-0820	0.4	23	9

16	24	27-16-CS12	37-060-0750	硬質合金釬焊	一	28	11	12
	26		37-61	80208	一
	30		37-62	90308		30
	33		37-63
	33.6		37-070-1230	K-1050	0.4	28
17	27	27-17-CS16	37-061	80208	0.8	28	11	16
	31		37-062	90308		30
	34		37-063
	36.6		37-070-1330	K-1150	0.4	28
17.5	26	27-17.5-CS16	37-060-0775	硬質合金釬焊	一	28	11	16
	27.5		37-061	80208	0.8
	31.5		37-062	90308		30
	33		37-060-1125
	34.5		37-063
	38.1		37-070-1380	K-1150	0.4	28
18	28	27-18-CS16	37-061	80208	0.8	28	11	16
	32		37-062	90308		30
	35		37-063
	39.6		37-070-1430	K-1250	0.4	28
19	28	27-19-CS16	37-061	80208	0.8	28	11	16
	32		37-062	90308		30
	35		37-063
	40.6		37-080-1480	K-1250	0.4	28

1. 訂購時請參考孔徑和锪孔直徑，注明刀桿型號和刀片座型號。

2. 表中刀片一欄標記有HSS的產品刀片座為高速鋼，與切刃為一體型。

HSS刀片座無刀尖半徑R。

3. 刀片座標配鑄鐵用（K）刀片。另備有鋼用（P）刀片，請另行訂購。（以10個為單位）

21	30	27-21-CS20	37-061	80208	0.8	28	11	20
	34		37-062	90308		30
	37		37-063
	46.6		37-080-1680	K-1450	0.4	28
22	30	27-22-CS20	37-061	80208	0.8	30	13	20
	33		37-060-1000
	34		37-062	90308		32
	36		37-060-1150
	37		37-063
	40		37-090-1350	120308		33	11
	41		37-091
	47.6		37-090-1730	K-1450	0.4	30
23	31	27-23-CS20	37-061	80208	0.8	30	13	20
	35		37-062	90308		32
	38		37-063
	42		37-091	120308		33	11
24	32	27-24-CS20	37-061	80208	0.8	30	13	20
	36		37-062	90308		32
	39		37-063
	40		37-090-1250				11
	43		37-091	120308		33
25	33	27-25-CS20	37-101	90308	0.8	46	15	20
	40		37-102
	45		37-111	120308		44
	50		37-121	150412	0.4	46
26	34	27-26-CS25	37-101	90308	0.8	46	15	25
	40		37-100-1300
	41		37-102
	46		37-111	120308		44
	51		37-121	150412	1.2	46
27	35	27-27-CS25	37-101	90308	0.8	46	15	25
	42		37-102
	47		37-111	120308		44
	52		37-121	150412	1.2	46
28	36	27-28-CS25	37-101	90308	0.8	46	15	25
	43		37-102
	48		37-111	120308		44
	53		37-121	150412	1.2	46
29	37	27-29-CS25	37-101	90308	0.8	46	15	25
	44		37-102
	49		37-111	120308		44
	54		37-121	150412	1.2	46
30	38	27-30-CS25	37-101	90308	0.8	46	15	25
	45		37-102
	46		37-100-1400
	50		37-111	120308		44
	55		37-121	150412	1.2	46

1. 訂購時請參考孔徑和锪孔直徑，注明刀桿型號和刀片座型號。

2. 刀片座標配鑄鐵用（K）刀片。

另備有鋼用（P）刀片，請另行訂購。（以10個為單位）

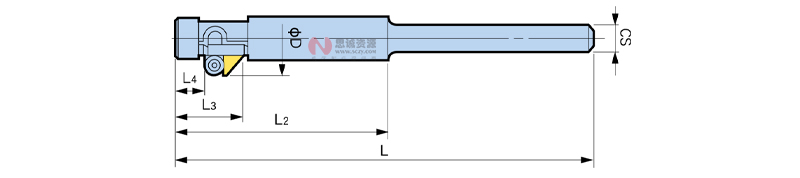

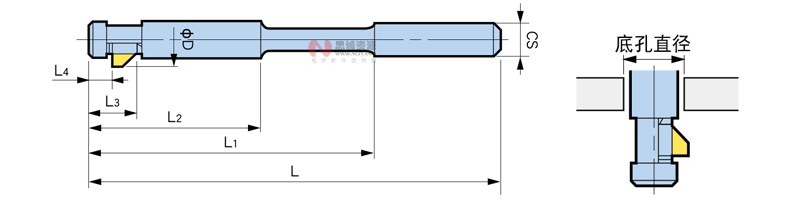

底孔直徑	倒角直徑 φD	刀桿	刀片座	刀片	L	L1	L2	L3	L4	CS
4.5	8	27-4.5-CS6	34-011	HSS	120	80	40	11	5	6
5.5	9	27-5.5
6.5	9.5	27-6.5
7	14.4	27-7 -CS8	34-023	HSS	140	100	60	15	5	8
8.4	15.6	27-8.4
9	16	43005

底孔直徑	倒角直徑 φD	刀桿	刀片座	刀片	L	L1	L2	L3	L4	CS
10	19	27-10-CS10	34-035	HSS	160	一	80	24	10	10
10.5	19.5	27-10.5
11	20	27-11
12	21	27-12
13	21	27-13
13.5	21.5	27-13.5-CS12	34-035	HSS	160	一	80	24	10	12
14	22	27-14
15	23	27-15
15.5	23.5	27-15.5
16	33	27-16-CS12	34-063	090308×45	240	一	100	30	11	12
17	34	27-17-CS16	34-063	090308×45	240	一	100	30	11	16
17.5	34.5	27-17.5
18	35	27-18
19	35	27-19
20	36	27-20
21	37	27-21-CS20	34-063	090308×45	240	一	100	30	11	20
22	37	27-22	34-063	090308×45			100	32	13
23	38	27-23
24	39	27-24
25	50	27-25	34-121	150412×45			100	46	15
26	51	27-26-CS25	34-121	150412×45	240	一	100	46	15	25
27	52	27-27
28	53	27-28
29	54	27-29
30	55	27-30
