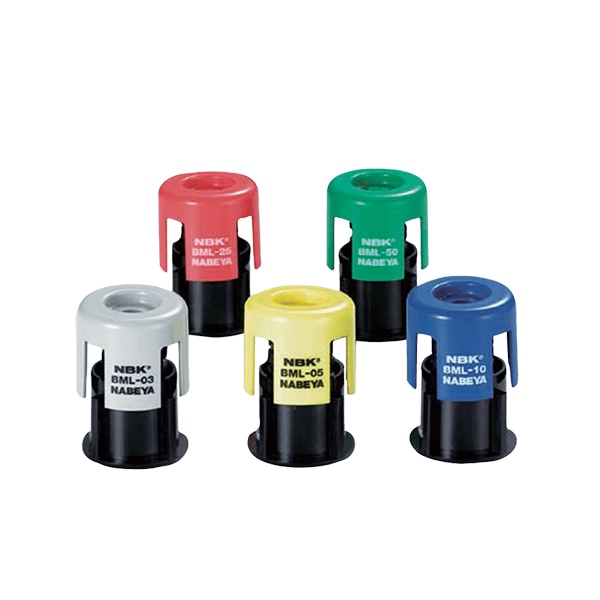

自營ERON-NABEYA雅朗 BML三軸方向輕型防振座

●輕負荷用防振及隔振座?？捎糜谝酝勒褡鶡o(wú)法適應的300g以上的輕負荷。

●可在使用頻率為水平9Hz/垂直10Hz以上的低范圍內進行防振及隔振。

●采用彈簧常數約為橡膠或凝膠類防振材料1/10的金屬?gòu)椈?，降低了固有頻率。

●采用粘彈性防振材料，可防止金屬?gòu)椈傻拇駟栴}。

材質 上部及下部外殼：ABS樹脂 墊片：ABS樹脂

彈簧：SWP-A 螺紋部：黃銅 防振材料：粘彈性材料

●輕負荷用防振及隔振座?？捎糜谝酝勒褡鶡o(wú)法適應的300g以上的輕負荷。

●可在使用頻率為水平9Hz/垂直10Hz以上的低范圍內進行防振及隔振。

●采用彈簧常數約為橡膠或凝膠類防振材料1/10的金屬?gòu)椈?，降低了固有頻率。

●采用粘彈性防振材料，可防止金屬?gòu)椈傻拇駟栴}。

●可在三個軸方向進行防振及隔振。

電機等產生的振動不僅僅在上下方向。也會產生水平及垂直

方向的振動。

●與垂直方向一樣，在水平方向也可發揮高度的防振及隔振能力。

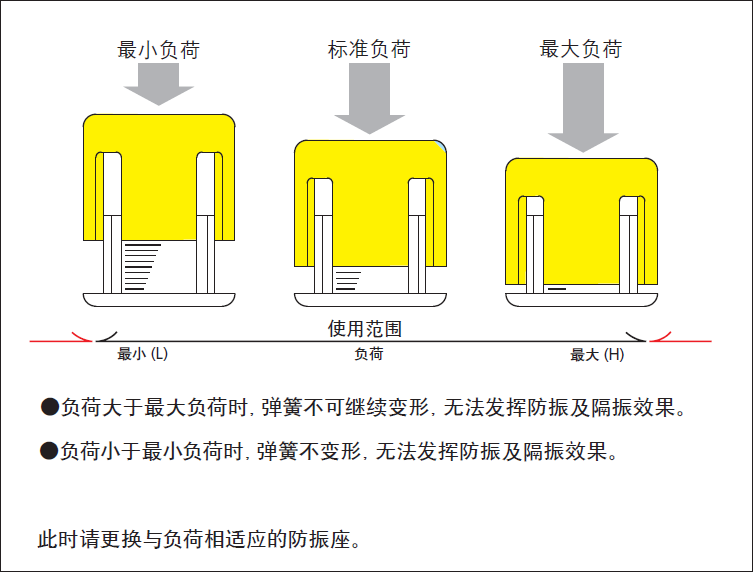

●外殼外側標有負荷使用范圍的刻度，可確認適用性。

防振座在適當?shù)呢?fù)荷范圍內使用時，可發揮防振及隔振效果。

可目視確認作用的負荷是否符合設計要求。

※30～38為使用時的高度無負荷時的高度為45

■規格

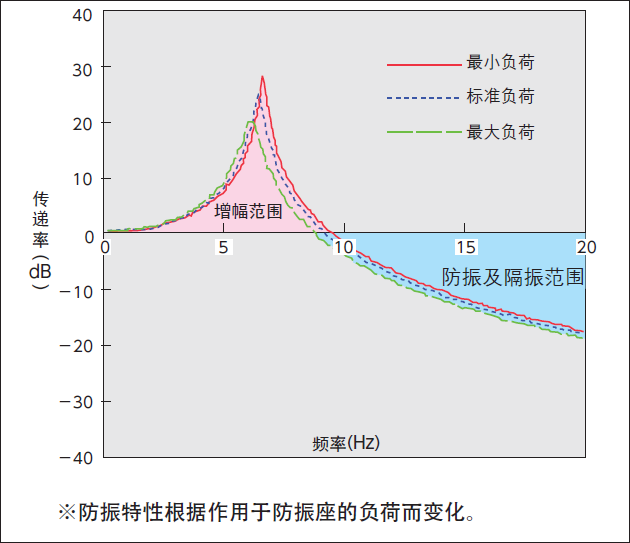

■各承載負荷的防振/隔振特性：垂直方向

防振座（輕型）

■選擇方法

防振座的防振效果（振動傳遞率）由容許負荷及對象的激振頻率（頻率）所決定。

請根據容許負荷（1個防振座）及對象的頻率，選擇適用的防振座。

①計算1個防振座的承載負荷。 單位(N) 承載負荷／支承數量

②計算防振對象的激振頻率(Hz)。 激振頻率(Hz)＝設備轉速／60（秒）

③在負荷與防振下限頻率的曲線圖中選擇適當?shù)男吞?hào)。

④根據規格型號及負荷確認防振座的高度，并確認能否安裝。

※記載的數值均為計算值，并非保證值。

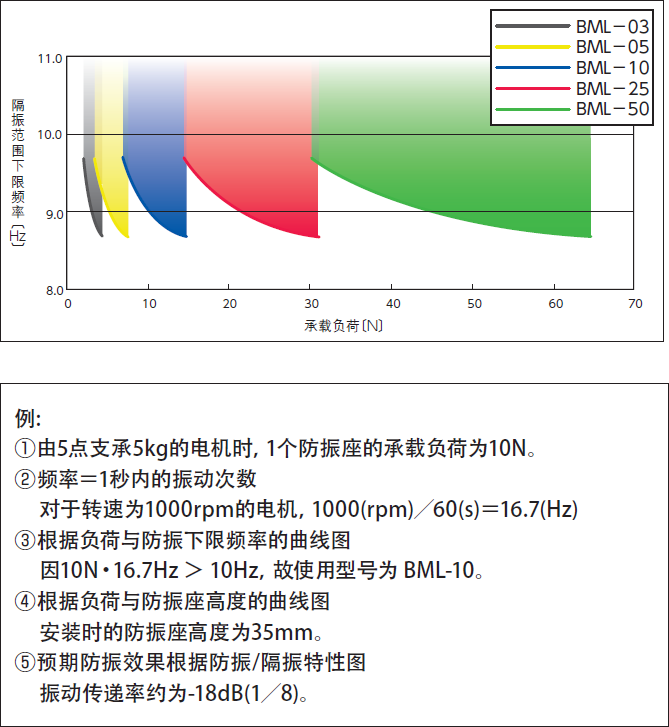

■負荷與防振下限頻率

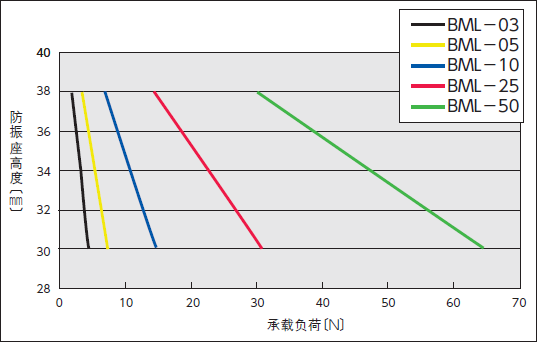

■負荷與防振座高度

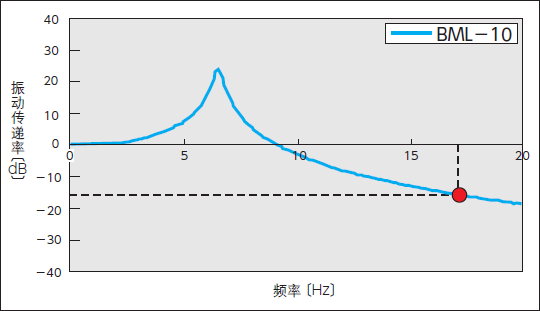

■防振/隔振特性：垂直方向(BML-10)
