不同的標準球?yàn)槟娜鴺?biāo)測量機提供了精度的保障。小尺寸的標準球更適合校準長度較小的探針。磁力座和螺絲可以方便的使標準球輕松的固定在三坐標臺面上。

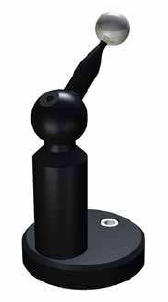

標準球

可我們提供214、364和514mm不同高度的標準球以適應不同型號的機器。每個標準球都有一個30mm的陶瓷球和精度證書，且通過特殊包裝進行運輸。

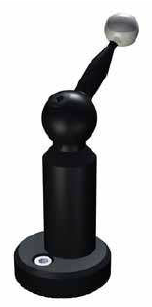

DuraMax標準球

它的高度為214mm，且有很小的底座以適用于DuraMax。
我們可以提供單獨的底座或帶有DK30標準球和安裝工具的全套配置。

標準球底座

我們提供214、364和514mm不同高度的選擇。

單標準球

這里的標準球可以安裝在所有的標準球底座上。它們是陶瓷材質且具有M6的螺紋。球心到尾部的長度為70.1mm。所有的標準球都帶有精度證書。

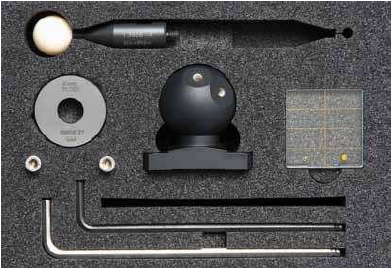

O-Inspect標準球套裝

O-Inspect套裝包含一個DK25標準球、一個DK16環規和一個模板。

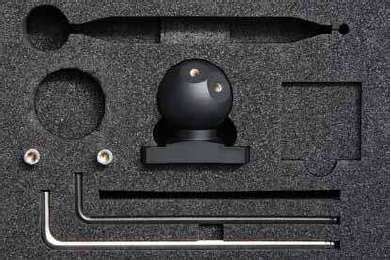

該標準球底座套裝專為O-Inspect所設計。

為作為三坐標測量接的操作員，必須確保測量設備滿足測量要求。時刻保持精度是精密測量和得到可靠結果的基礎。為了這個目的，我們提供一系列相關附件供您選擇。

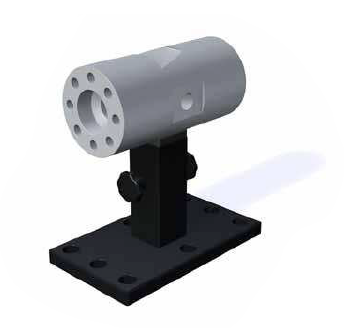

探針檢查附件 Probe-Check

該附件可以在VDI/VDE 2617標準下檢查探針的探測和掃描精度。它由以下部分組成：一個30mm直徑的陶瓷球和一個30mm直徑的環規。它們均經過精度認證。

多元素檢查附件 Multi Feature Check

該附件可以檢查多種元素的不確定度。包括：直徑、長度、角度、直線度、平面度、圓度、圓柱度、平行度、垂直度、位置度、同心度、同軸度、對稱度、徑向跳動和軸向跳動等。當用這種方法測量以上不確定度時，還要考慮環境溫度和工件材質和工件表面特性等因素。

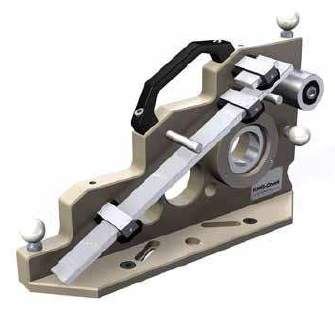

CMM檢查附件 CMM-Check

CMM檢查附件用于在DIN EN ISO 10360和VDI/VDE 2617標準下檢查機器精度。以下項目可以通過該附件進行檢查：探針探測和掃描精度、線性測量誤差以及四軸綜合誤差（有轉臺的情況下）。

CMM檢查附件由以下部分組成：
一個50mm直徑的環規；
一個30mm直徑的陶瓷標準球；
兩個平行的量規，長度分別為50mm和400mm；
兩個30mm直徑的陶瓷標準球（選項）。

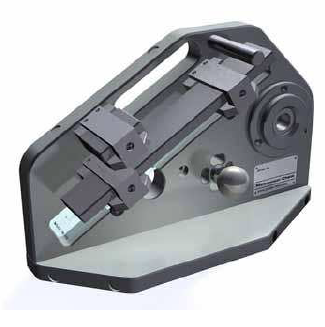

多探頭檢查附件 Multi Sensor Check

該附件可以在DIN EN ISO 10360-2和VDI/VDE 2617 Sheet 6.1標準下檢查探頭精度。以下項目可以通過該附件進行檢查：探頭的探測和掃描誤差、長度測量誤差和綜合測量誤差。

該附件由以下部分組成：
一個16mm直徑的特殊環規；
一個25mm直徑的陶瓷標準球；
兩個平行的量規，長度分別為50mm和200mm；
兩個30mm直徑的陶瓷標準球（選項）；
一個長度200mm的玻璃標尺。
