已下架飛礎科FOTRIC模溫監測系統830AT

模溫監測系統830AT

FOTRIC模溫監測系統

助力壓鑄質量提升

 ?提高質量，降低報廢率

?提高生產率，降低生產成本

?提升設備整體效率（OEE）

?延長模具的使用壽命，減少設備的停機時間

?優化壓鑄循環時間，縮短設備重啟時間，降低設備重啟成本

?使用溫度數據，以實現與模溫設備的集成

助力推進智能制造，實現壓鑄質量提升。

壓鑄監測系統是一種非接觸的測溫全景成像設備，通過對模具表面的熱分布（溫度場）進行實時成像測溫和數據采集，能夠極速發現模具的冷熱缺陷，并可以在云端實現數據交互。

運用壓鑄監測系統，用戶可以在不影響正常生產流程和模具熱均衡的情況下，對模具的溫度圖像和溫度數據進行實時采集，實現云端交互，推進壓鑄行業智能制造，實現壓鑄質量提升。

模溫監測的重要性

缺陷與模溫分布不良密切相關

 裂紋

模具溫度過低

留模時間過長，應力大合金中含鐵量過高或者過低

 粘模

壓鑄模具模溫過高

金屬液溫度太高

模具型腔表面過于粗糙

 流痕和花紋

模溫過低

噴霧不合理

排氣不良

 網狀毛刺

壓鑄模預熱不均勻

壓鑄模腔表面有裂紋

 冷隔

澆注溫度或壓鑄模溫度偏低澆道位置不對或流路過長

填充速度低

縮陷

壓鑄模局部溫度過高

壓射比壓低，保壓時間短

開模過早

摩擦燒蝕

金屬液沖刷劇烈部位的冷卻不夠內澆道位置方向和形狀不當

沖蝕

冷卻條件不好

內澆道位置設置不當

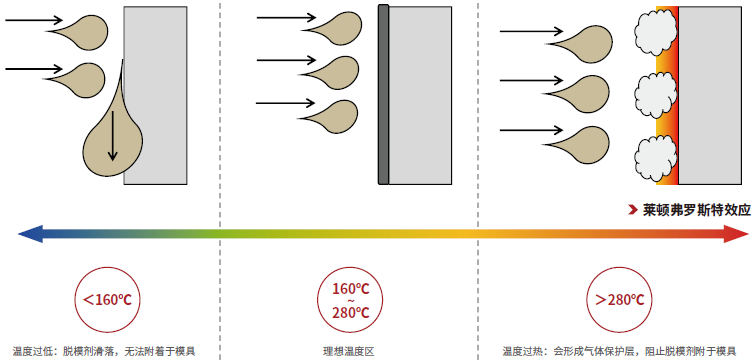

噴涂成膜的理想溫度范圍

微量噴涂是脫模劑的發展方向，要向?qū)崿F(xiàn)此目標，必須積累大量的模溫?cái)?shù)據，保證模具的熱平衡。

普通方式模溫監測無法有效管理

數據完整性不足

模溫檢測到位率

模溫?cái)?shù)據記錄準確

設備輔助信息錄入

數據準確性低

人員流動

檢測經驗差異

檢測標準傳遞

數據利用性差

仍需大量后期處理

無法有效利用歷史數據

數據無法可視化

高溫點靠猜

每次對比不一致

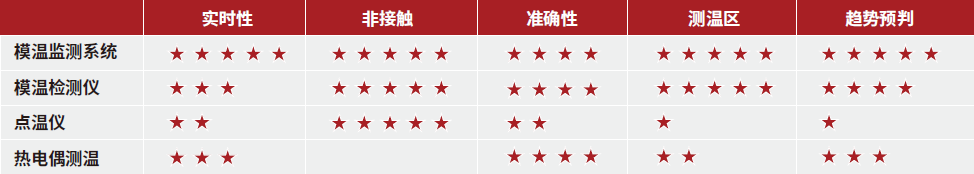

常用模溫監測方式多維度對比

FOTRIC模溫監測系統

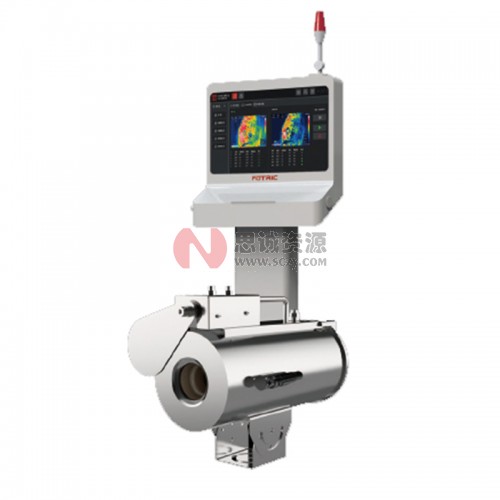

830AT系列模溫監測系統

FOTRIC 830AT系列模溫監測系統

確保壓鑄質量

在每一個壓鑄循環過程中，無論是在加熱階段還是在大批量生產過程中，模溫監測系統獲取

的熱分布圖均可對模具的熱平衡進行校正，幫助工程師對各項壓鑄工藝參數進行實時調整。

在鑄造過程中，有效監測模具表面的溫度及溫度的變化情況是非常重要的。壓鑄的結果直接

取決于溫度水平，而溫度的分布方式則會影響熱量的交換方式，從而影響鑄件的質量。

只有合理地監控這些因素并確保其始終處于受控狀態，才有可能避免鑄件出現缺陷。

有效節約資源

對模具表面溫度的持續監測對于延長模具的使用壽命具有重要的意義。

它能有效地縮短循環時間，減少計劃外的維護保養成本。此外，對溫度的監測和控制有助于

限制能源、空氣和脫模劑的消耗，同時也有助于減少?gòu)U水的排放量。

因此，在大批量生產的過程中，F(xiàn)OTRIC 830AT模溫監測系統無疑是提升鑄件質量和設備整

體效率（OEE）的理想解決方案。

久經

嚴酷的工業現場考驗

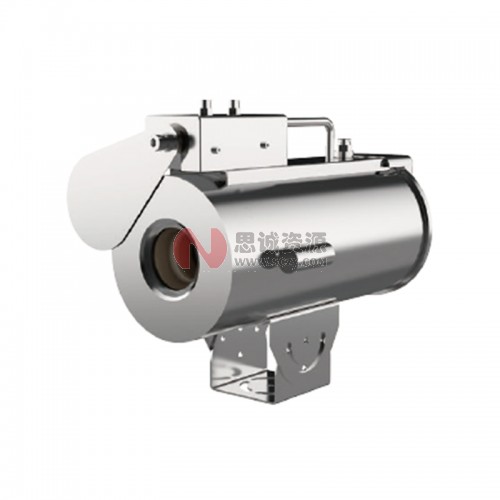

IP67丨風冷丨氣簾丨氣動擋片丨激光對點

壓鑄工業現場高溫，并伴隨油霧氣霧，必須有久經嚴酷工業現場考驗的保護設計， FOTRIC 830AT系列自帶風冷冷卻裝置，充分保證系統穩定運行，模溫監測儀前端設有清潔氣流吹掃裝置，使模溫監測儀始終保持良好的拍攝效果。

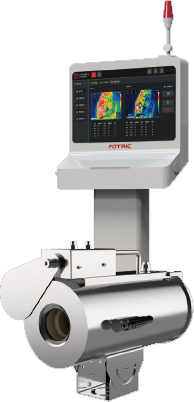

越級造型丨標配觸控屏工控機丨系統自檢

搭配多種傳感器，系統自檢保證穩定運行。

飛礎科精選全球尖端硬件

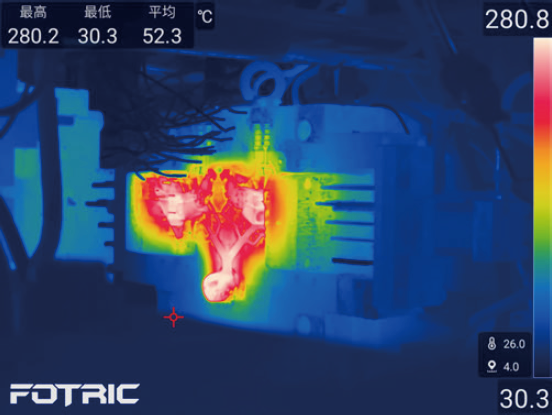

復雜環境下模溫精準監測

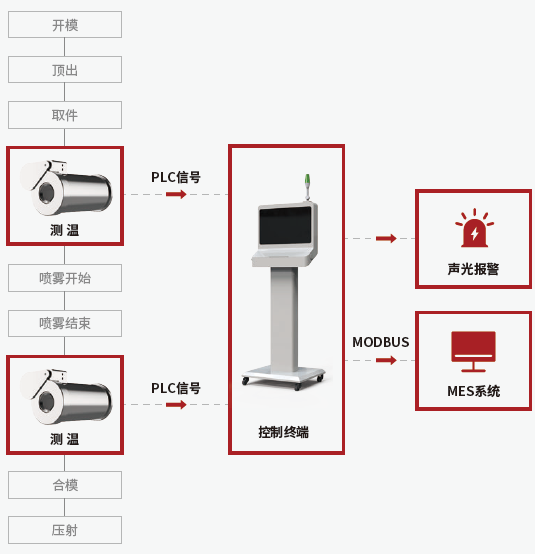

FOTRIC 830AT模溫監測系統拓?fù)鋱D

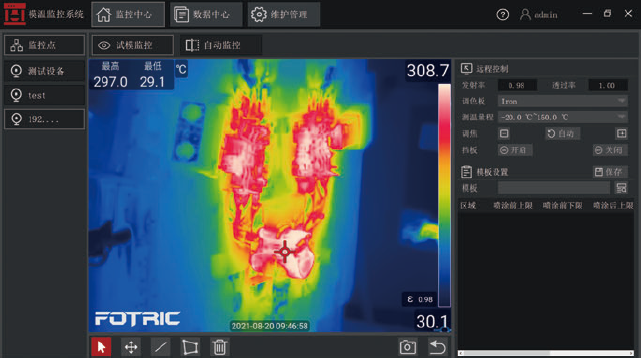

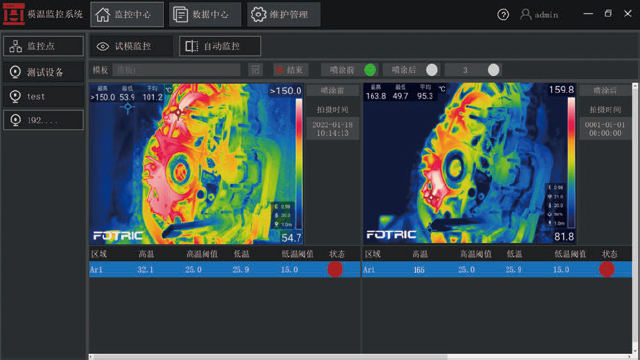

模溫監測專用軟件

試模模式

實時監測模具溫度，并將關鍵溫度拍照保存，以方便下次直接參照使用，將試模效率提升到智能時代。

自動監測

每個循環噴涂前噴涂后的模具溫度，并對每個ROI區域進行高低溫自動診斷，超過設定閾值，自動聲畫報警，大幅提升模具壽命，產品良品率。

模溫監測專用軟件

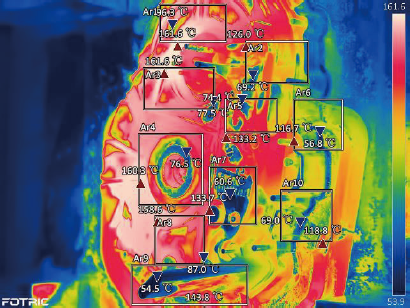

50個ROI測溫區域

多達50個ROI測溫區域

每個區域均可設置報警溫度

設備信號聯動

監測系統支持

各種型號壓鑄機信號聯動

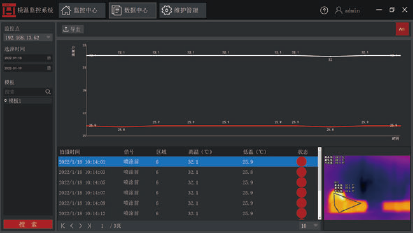

歷史趨勢跟蹤

歷史趨勢隨時查看，

隨時了解壓鑄機運行狀態趨勢

1秒切換模板

每套模具均可保存為各自的模板， 1秒鐘切換監測模板

系統自檢

開機自檢，運行過程實時監測，保證自我穩定運行

照片自動命名

拍攝照片會根據時間及模具名稱自動命名

創造價值

易用易維護

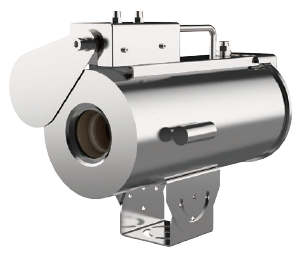

IP67防護等級

模溫監測儀達到IP67防護等級，前端自帶吹掃功能，配合保護蓋，基本無需維護。

無需長時間培訓，快速上手

全中文軟件界面，并深度調研壓鑄行業工程師使用習慣，無需長時間培訓，快速上手。

0成本維護

唯一耐材為空氣過濾裝置，安裝在觸手可及之處，工廠設備管理人員0成本維護。

技術參數
