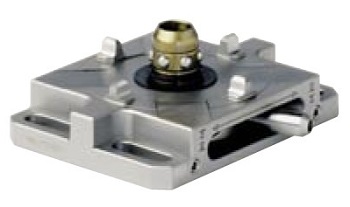

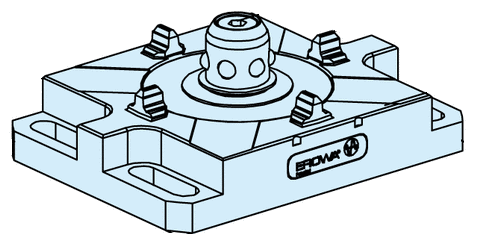

自營ER-035715 手動扁平卡盤 PalletSet W / FrameSet



技術參數
材料：不銹鋼
尺寸：90 x 120 x 22mm
重復定位精度：0,002 mm
夾緊力：(用R 72.5mm擰緊控制手柄G)
安裝孔：4x M8
高度：22 mm

---


裝箱清單
1 x 扁平卡盤
1 x 控制手柄
4 x 螺栓M8 x 25
4 x U型墊圈 8,4 x 14 x 0,55

---

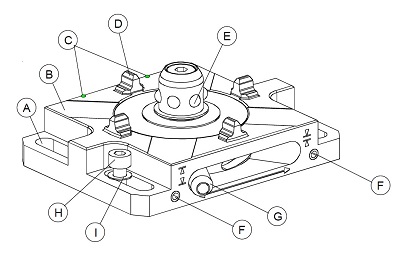

部件描述
A) 槽
B) 支撐腳接觸面
C) 基準面參考方向標志
D) 中心定位齒
E) 鎖緊鋼珠座
F) 導線連接口
G) 卡盤控制手柄  打開<>夾緊
H) 安裝固定螺栓
I) U型墊圈

---



應用

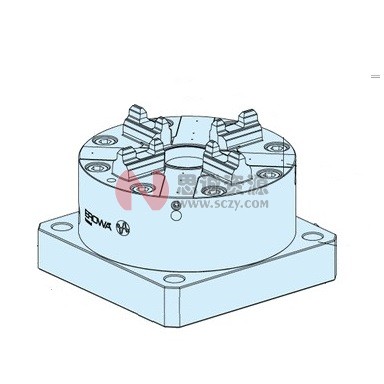

用于EROWA工具系統PalletSet W。
托板化工件和電極。

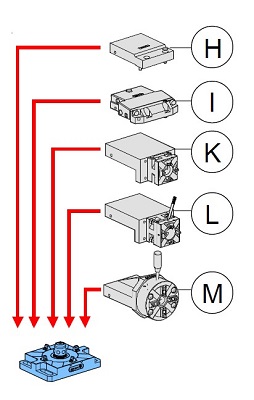

1) 夾緊固定夾頭(H)，ER-030678（選件）。
2) 夾緊3D擺動式夾頭(I)，ER-030923（選件）。

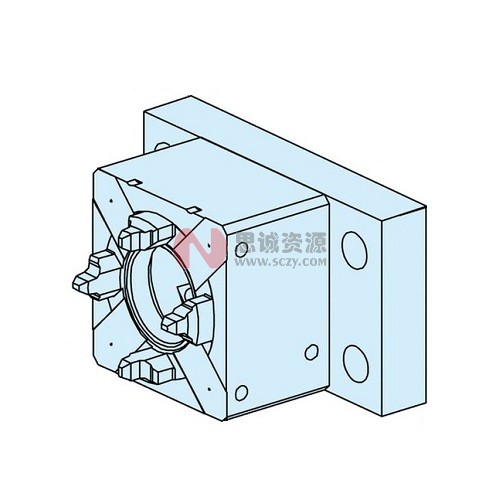

3) 夾緊連快速卡盤，RSM 50 (K)的過渡板，ER-030645（選件）。
4) 夾緊連快速卡盤，50 Combi (L)的過渡板，ER-033933 （選件）。
5) 夾緊連快速卡盤，100 (M)的過渡板，ER-033974（選件）。

---


安裝
檢查接觸面；若需要請清洗
將卡盤安裝至機床臺面，預擰緊4個M8螺栓

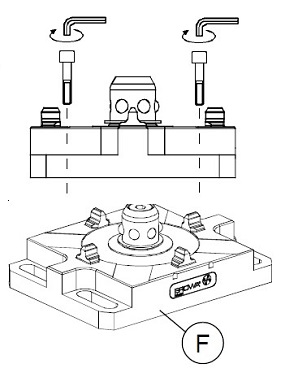

沿基準面(F)校正卡盤
以20Nm的力鎖緊4個M8螺栓

---



維護保養

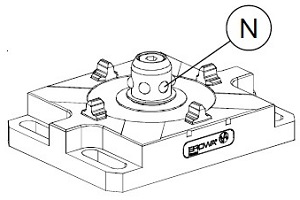

外圈鋼珠(N)涂抹油脂
建議使用Klüber NBU 12潤滑脂或是相同質量的裝配用油脂涂抹整個卡盤

---



故障原因和解決方法
F = 故障，C = 可能的原因
A = 解決方法
F : 未達到所需的重復定位精度
C1: 支撐腳接觸面被污染
A1 : 清潔支撐腳接觸面

1、大部分EROWA工具系統都是由硬質和防腐蝕鋼材制造的。當使用在線切割機床上時，為了保持產品的防腐蝕性能，請務必遵守下列維護保養說明。

2、由于電流的傳導作用，要確保導軌和工件載體之間穩固接觸。和機床臺面之間的穩固接觸也是必須的；這將通過合適的電纜連接得以保證。請參照機床操作說明書。

4、為了保持工夾具的工作性能和防腐蝕性，請必須每周一次清除工夾具各零部件上的放電殘?jiān)?/p>

5、若工夾具用于多班次加工使用，工夾具的清洗和保養工作，應在線切割機床的導絲操作間隙進行。

6、請?jiān)趦?chǔ)藏前，清洗、干燥和保養好工夾具
