自營防水無剩磁電磁吸盤BRISC-E

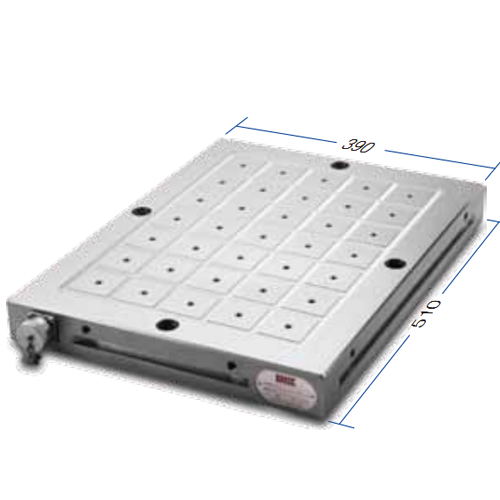

Up to 16 kgs/cm2 clamping force in the active magnetic area. Up to 12.3 Tons clamping force. Standard dimensions: 510 x 390 x 55 mm Pole dimensions: 50 x 50 mm Pole numbers: 35 Net Weight: 81 kgs 高達16公斤/平方厘米的磁區的夾緊力。 高達12.3噸的鎖模力。 標準尺寸：510 x 390 x 55毫米 尺寸：50 x 50 mm的極 極數：35 凈重量：81公斤

• BRISC優點

■節能環保
加工過程中夾具不需電能，且吸力仍保持相當長的時間，比普通電磁吸盤節能95%以上，具有節能、環保的特點。

■安全可靠
斷電不失磁，避免了普通電磁吸盤突然斷電和拖線損壞時磁力喪失而出現工件脫落的危險；同時省去了傳統機械、液壓、氣壓夾具系統中的電、液、氣路及蓄能器的配置，避免油、氣的泄露及夾緊螺栓的疲勞損傷和由此帶來的不安全隱患。

■高效實用
退磁與勵磁的轉換過程只需1--2秒鐘時間，裝夾與松開的效率非常高，不需要使用任何壓板、螺栓等元件；退磁徹底，夾具剩磁小，工件易于取缷。永磁夾緊力非常強勁，每平方厘米可超過15公斤力，充分滿足工件夾緊需要。
在金切機床上使用電控永磁夾具，對比常規夾具還有很多獨特的優勢，如：可充分利用機床工作臺面和行程，工件尺寸可與臺面一樣大，甚至超出工作臺面；切削過程中刀具無任何干涉，一次裝夾可實現五面加工，提高加工效率，避免多次裝夾帶來的定位誤差；夾緊力分布在工件底部表層（10毫米以內），工件上部為自然舒展?fàn)顟B(tài)，加工完成并松開裝夾后工件應力反彈很小，能保證較高的加工精度；使用自動調平裝置后，支撐點多且穩固，夾緊力均勻分布與所有支撐接觸點，切削震動極小，可大大降低由于切削震動給刀具和機床造成的損害，從而提高刀具和機床使用壽命。

■定位方便
在表面的導磁塊上可根據需要加工出合適的定位銷孔及定位邊，使工件在上面準確定位，導磁塊易加工且更換方便。

■應用廣泛
適用于多種夾具，如銑床夾具、鉆床夾具、鏜床夾具、加工中心夾具等。

。

• BRISC的十大特點

1.方形磁極50*50mm；

2.每個磁極磁力超過350公斤；

3.由整塊鋼材加工出來，表面沒有環氧樹脂從根本上杜絕了滲漏，因此獲得了更好的防水性及更長得使用壽命；

4.BRISC是擁有國際專利及CE認證的磁性裝夾系統；整體式表面設計能夠出色的降低剩磁；

5..革命式的設計使吸持力更強；

6.磁盤表面由整塊金屬構成，使得精度更高，剛性更好；

7.配合固定磁墊的使用，可實現吸持一面加工五面；

8.配合浮動磁墊的使用，可實現無形變吸持。

9.磁盤可靈活組合拼成大臺面使用；

10.使用過程無需充電，只需控制器按下按鈕來做上磁及退磁，操作非常簡便；

• 設計原理

由于其獨特的設計，每個布里斯克夾頭可縱或橫向伸展。不同組合的BRISC卡盤可以達到不同的范圍，以滿足你的需要。每個BRISC確保利用相同的高度。標準控制單元CUA有兩個輸出電纜卡盤，因此可以同時驅動兩個BRISC夾頭。如果你結合以上兩夾頭，可以使用多通道控制單元，它可以驅動多達8個吸盤同時使用或分開使用。

• 不同尺寸參數表
