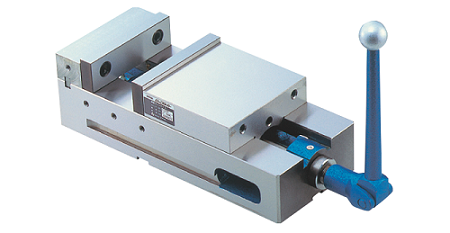

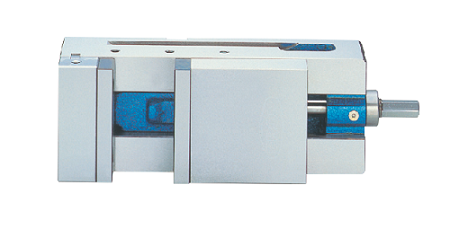

自營ERON-NABEYA雅朗LOCK-TIGHT MC精密平口鉗

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌
ERON(雅朗)
產品分類
精密平口鉗
型號
LOCK-TIGHT MC
單位
個
配送倉庫
國內倉庫
貨期
產品亮點
并排使用時，由于無凸緣，可再安裝一臺。
數量
- +
服務保障
發票保障　正品保障
支付方式
支付寶 微信支付 銀行轉賬
品牌專區
服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

ERON(雅朗)區域經理 李經理：18929218517咨詢
并排使用時，由于無凸緣，可再安裝一臺。

附 件 標準導位塊(2個1組)適用槽寬18mm...1組

手柄???1根

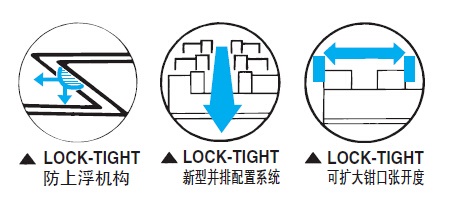

●并排使用時，由于無凸緣，可再安裝一臺。

●并排配置規格品的并排配置精度在0.01以內。

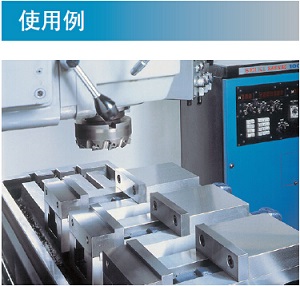

●也可橫向使用。

圖片參數

  LOCK-TIGHT mc精密平口鉗  LOCK-TIGHT mc精密平口鉗

?

   LOCK-TIGHT mc精密平口鉗  LOCK-TIGHT mc精密平口鉗

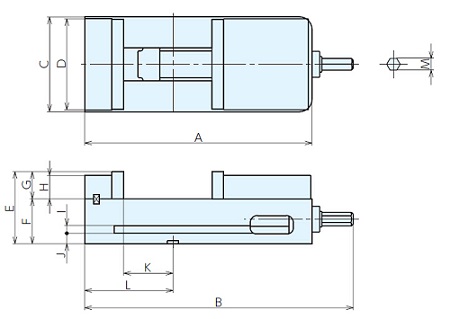

尺寸表

型號

A

B

C

D

E

F

G

H

I

J

K

L

M

價格

LT100MC

268

316

104

101

89

57

32

28

12

12

54

102

14

立即詢價

LT150MC

368

435

154

151

117.2

73

44.2

38

12.7

17

80

143

19

立即詢價
規格

型號

鉗口

鉗口

鉗口

標準導位塊

夾緊力

重量kg

LTMC

LTMC-G(并排配置規格）

價格

寬度

高度

張開度

寬度

kN

訂單號

型號

訂單號

型號

LT100MC

101

32

102

18

30

11

32186

LT100MC

32451

LT100MCG

立即詢價

LT150MC

151

44

143

18

40

32

32187

LT150MC

32452

LT150MCG

立即詢價

?

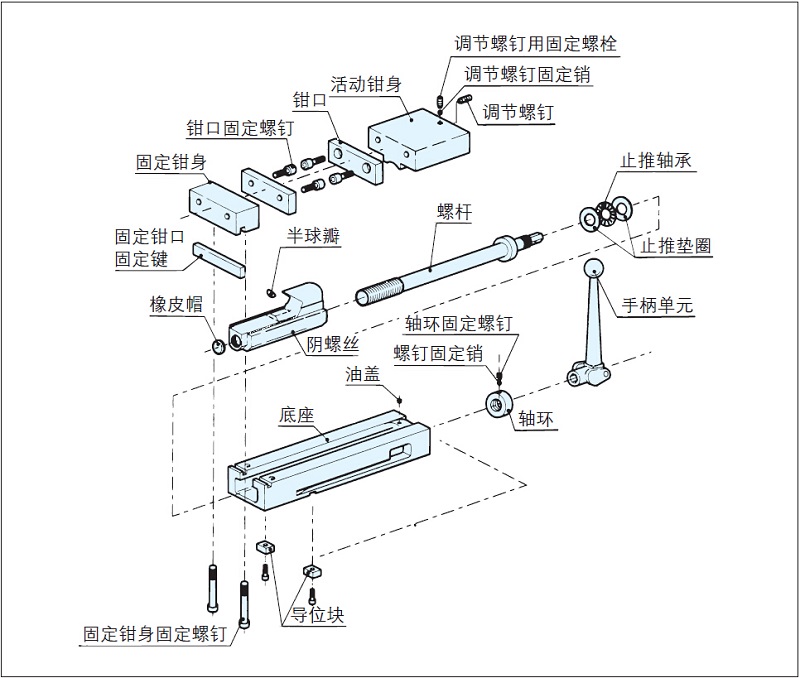

分解結構圖

LOCK-TIGHT mc精密平口鉗

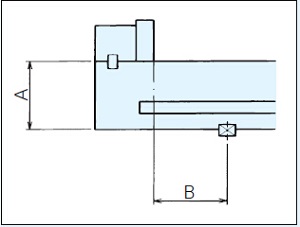

  LOCK-TIGHT mc精密平口鉗 ■訂購并排配置品
(無論配置多少臺，A、B的誤差均可調整在0.01以內)
只要制造編號（貼于外殼及底座）末尾的字母相同，無論多少
臺均可并排配置。無需并排配置費用。
◆初次訂購時
請訂購并排配置規格品（末尾符號G）。
訂購時，請注明所用機床的槽寬。
◆追加訂購時
請注明現有平口鉗的制造編號（刻印在銘牌上）的末尾字母
符號和導位塊寬度。		 LOCK-TIGHT mc精密平口鉗

 ■鉗口張開度增大
通過更換鉗口位置，可增大鉗口張開度。
◆各種鉗口更換位置的鉗口張開度

LOCK-TIGHT mc精密平口鉗

LT100M

0-102

48-150

115-217

163-265






LT150M

0-143

63-206

160-303

223-366






  ◆鉗口更換方法


LOCK-TIGHT mc精密平口鉗



編號

檢查項目（每100mm)標準

原JIS標準(0級）

NABEYA標準值

1

底座底面與鉗口滑動面的平行度

0.015

0.010

2

鉗口與鉗口滑動面的垂直度（應小于直角）

0.030

0.015

3

底座底面的T型槽導向片與鉗口夾緊面的垂直度

0.015

0.010

4

底座底面的T型措導向片與鉗口夾緊面的平行度

0.015

0.010

5

底座側面與鉗口滑動面的垂直度

—

0.030

6

底座側面與鉗口滑動面的垂直度

—

0.030

7

底座側面與鉗口夾緊面的垂苴度

—

0.050

8

底座側面與鉗口夾緊面的垂直度

—

0.050

夾緊精度

9

夾緊后試塊頂面與底座底面的平行度

0.020

0.015

10

夾緊后試塊頂面的上浮

0.030

0.015


ERON-NABEYA雅朗精密平口鉗應用視頻

ERON-NABEYA雅朗精密平口鉗結構視頻
