帶表卡尺專業的使用方法

帶表卡尺是一種長度測量工具，它的外型與游標卡尺相似，但比游標卡尺讀數更為快捷準確的一種量具。

什么是帶表卡尺？

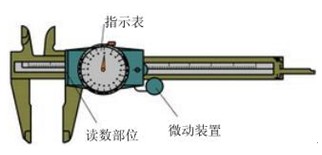

帶表卡尺，也叫附表卡尺。它是運用齒條傳動齒輪帶動指針顯示數值，主尺上有大致的刻度，結合指示表讀數，比游標卡尺讀數更為快捷準確。

指示表的分度值：有0.01、0.02、0.05這三種。指示表指針旋轉一周所指示的長度，對分度值0.01的為1mm，對分度值0.02的為2mm，對分度值為0.05的為5mm。 帶表游標卡尺的測量范圍：有0~150、0~200、0~300這三個范圍。

性能特點:

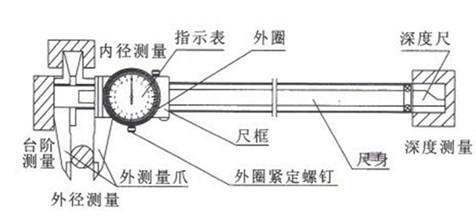

1）測量內徑、外徑、深度、臺階四種測量功能（見下圖），能進行直接測量和比較測量；

2）不銹鋼制造，刻線面無光鍍鉻，激光刻線、線紋清晰、耐磨；

3）測量范圍在200mm以上的帶表卡尺帶有微動滾輪，可滾輪微調，便于單手操作。

4）指示表具有防震性能和外圈鎖緊裝置。

帶表卡尺的正確使用方法:

帶表卡尺使用方法是否正確，直接影響精度，使用時應遵守下列要求：

1．使用前應將游標卡尺擦干凈，然后拉動尺框，沿尺身滑動應靈活、平穩，不得時緊時松或卡住現象。用緊固螺釘固定尺框身讀數不應發生變化。

2．檢查零位。輕輕推動尺框，使兩測量爪的測量面合攏，檢查兩測量面接觸情況，不得有明顯漏光現象，并且表盤指針指向“0”，同時，檢查尺身與尺框是否在零刻度線對齊。

3．測量時，用手慢慢推動和拉動尺框，使量爪與被測零件表面輕輕接觸，然后輕輕晃動游標卡尺，使其接觸良好。使用游標卡尺時因沒有測力機構，全憑操作者手感掌握，不得用力過大，以免影響測量精度。

4．測量外形尺寸時，應先將游表卡尺活動量爪張開，使工件能自由地放入兩量爪之間，然后將固定量爪貼靠在工作表面上,用手移動尺框，使活動量爪緊密貼在工件表面上。注意：1.測量時工件兩端面與量爪不得傾斜。2.測量時,不得使用量爪間的距離小于工件尺寸,而強制將量爪卡到零件上。

5．測量內徑尺寸時，應將兩刀口內量爪分開且距離小于被測尺寸，放入被測孔內后再移動尺框內量爪使其在工件內表面緊密接觸，即可以在卡尺進行讀數。注意：游標卡尺測量爪應測在工件兩端孔的直徑位置處，且不得歪斜。

6．游標卡尺量爪測量面有多種形狀。測量時，應根據被測零件的形狀正確選用。如測量長和外形尺寸，則應選用外量爪測量；如測內徑，應選用內量爪測量；如測深度，則應選用深度尺來測量。

7．讀數時，帶表游標卡尺應水平拿著，使視線正對刻度線表面，然后按讀數方法仔細辯認指示位置，以便讀出，以免因視線不正，造成讀數誤差。

帶表卡尺測量方法

傳統測量方法：

當前工廠內部品質檢查的方法為測量一個數據后，由測量人員人工記錄在紙張中，或者由一個人測量，另一個人進行記錄的操作方式，當需要進行分析時，由操作人員錄入到電腦的EXCEL表格中；目前方式導致的問題是效率低，數據容易記錯，同時有些操作人員由于不清楚產品的測量規格，對于產品超過規格的情況，操作 人員不能及時采取措施，而且對于需要進行數據分析時，還需要重復錄入電腦中。

新測量方法：

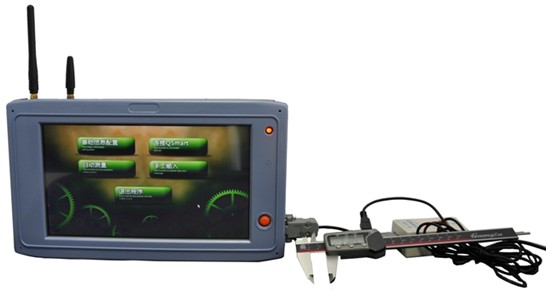

直接用數據采集儀連接帶表卡尺來進行測量。數據采集儀會自動采集測量數據并計算分析、自動判斷結果，這種測量方法可以提高測量效率，減少由于人工測量所造成的誤差，效果如下圖所示：

優勢：

1、自動數據采集，實現無紙化；

2、提高數據的準確性，更加實時；

3、實現品質數據的實時、遠程監控；

4、方便移動，實現移動數據采集；

5、解決現場數據記錄問題；

保養方法：

1）使用前必須先擦干凈測量面對好“零”，要保持卡尺測量面、齒條和其它傳動部分的清潔、潤滑。測量后應隨手合上量爪，以防止灰塵、沙粒、金屬切屑等物損壞齒條。

2）測量工件應在靜態下進行。使用時，測量力度要適當，有微動滾輪的卡尺應使用微動滾輪。

3）移動卡尺尺框要平穩，應避免快速拉動向尾端或前端碰撞，應避免撞擊和跌落，以防止針位變形、指針?biāo)擅摗⒘孔p壞。

4）禁止將卡尺靠近磁場或放置在磁性物體上。如發現卡尺帶有磁性，應及時退磁后方可使用。

5）非專業人員不可拆卸卡尺傳動部位，卡尺須做定期校驗。
