游標卡尺結構說明及圖解

游標卡尺是一種中等精度的量具，可以直接量出工件的外徑、孔徑、長度、寬度、深度和孔距等尺寸。

游標卡尺的結構

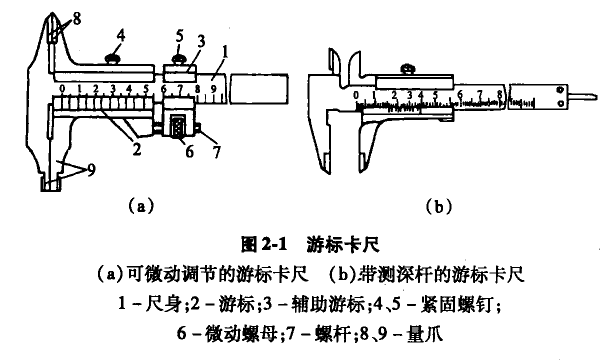

如圖2-1所示是兩種常用游標卡尺的結構形式。

如圖2-1(a)示，游標卡尺由尺身1和游標2組成，3是輔助游標。松開螺釘4和5即可推動游標在尺身上移動，通過兩個量爪9可測量尺寸。需要微動調節(jié)時，可將螺釘5緊固，松開螺釘4，轉動微動螺母6P，通過小螺釘7使游標微動。量得尺寸后，可擰緊螺釘4使游標緊固。

游標卡尺上端有兩個量爪8，可用來測量齒輪公法線長度和孔距尺寸。下端兩量爪與9的內側面可測量外徑和長度；外側面是圓弧面，可測量內孔或溝槽。

圖2-1(b)所示的游標卡尺比較簡單輕巧，上端兩爪可測量孔徑、孔距及槽寬，下端兩量爪可測量外圓和長度等，還可用尺后的測深桿測量內孔和溝槽深度。
