游標卡尺的刻線原理和讀數

游標卡尺按其測量精度，有1/20mm(0.05)和1/50mm(0.02)兩種。

1.1/20mm游標卡尺

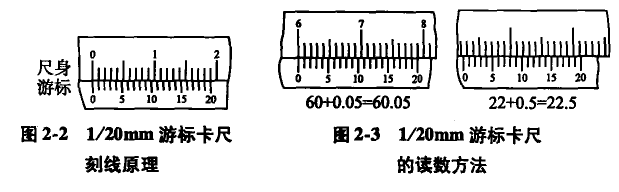

尺身上每小格是1mm，當兩量爪合并時，游標上的20格剛好與尺身上的19mm對正(圖2-2)。因此，尺身與游標每格之差為：1—19/20=0.05(mm)，此差值即為1/20mm游標卡尺的測量精度。

還有一種1/20mm游標卡尺，是游標上的20格剛好與尺身上的20格對正，尺身與游標每格之差也是隊0.05mm。這種放大刻度的游標卡尺線條清晰，容易看準。

用游標卡尺測量工件時，讀數方法分以下三個步驟(圖2-3)。

(1)讀出游標上零線左面尺身的毫米整數；

(2)讀出游標上哪一條刻錢與尺身刻線對齊(第一條零線不算，第二條起每格算0.05mm)；

(3)把尺身和游標上的尺寸加起來即為測得尺寸。

2.1/50mm游標卡尺

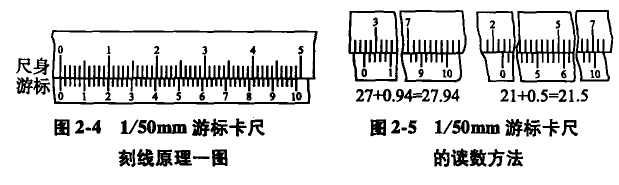

尺身上每小格1mm，當兩量爪合并時，游標上的50格剛好與尺身上的49mm對正(圖2-4)。尺身與游標每格之差為:1—49/50=0.02(mm)，此差值即為1/50mm游標卡尺的測量精度。

1/50mm游標卡尺測量時的讀數方法與1/20mm游標卡尺相同(圖2—5)。
