千分表柱齒輪與片齒輪配合松動的修理

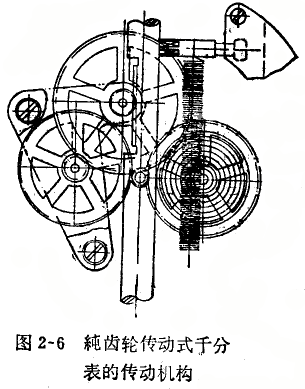

這種松動是純齒輪傳動式干分式(圖2—6)的一種常見毛病，由此引起的示值變化的特征是：將測桿用力向上推，然后輕輕放下，指針不回原位，而順時針轉過一個角度；測桿向下蹾時，指針又逆時針轉過一個角度，一般又回復到原來的位置。這是由于在強力推動下，柱齒輪與片齒輪發生相對位移的結果。一般情況下指針變動的范圍在5格以內；松動嚴重時，變動可達數圈，同時游絲預緊圈數逐漸減少，預緊作用消失，示值變化顯著增大。

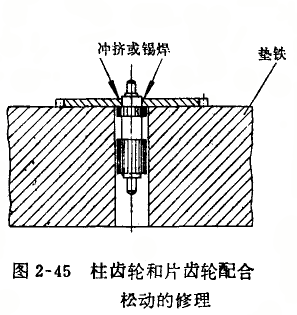

最簡單的修理方法是：用弧形刃口沖子在片齒輪與軸配合縫四周沖擠(圖2—45)。松動嚴重的，可用錫焊牢。焊接前先將縫隙處刮凈，涂上氯化鋅焊劑，然后用電烙鐵焊接。也可事先在焊接處放上少許焊錫，用酒精燈加熱，錫熔化后就會沿配合縫流動，冷卻后即焊牢。
