電子數顯指示是利用數字測量顯示技術，對測量桿所感測到的直線位移進行讀數的一種精密測量器具?？蛇M行絕對測量、相對測量，及加工工件公差帶極限值的檢測，適用于各種機械加工檢驗。并設有數據輸出接口，可將測量結果輸出給計算機或其他顯示裝置以實現測量數據處理或測量結果異地顯示。
品牌
三豐數顯百分表
英示數顯百分表
廣陸數顯百分表
成量數顯百分表
青量數顯百分表
原理
數顯百分表的工作原理,是將被測尺寸引起的測桿微小直線移動,經過齒輪傳動放大,通過電子顯示屏顯示出被測尺寸的大小。
價格
想了解數顯百分表價格，可搜索“思誠資源網”，或者致電0769-22186189了解。歡迎您的咨詢！

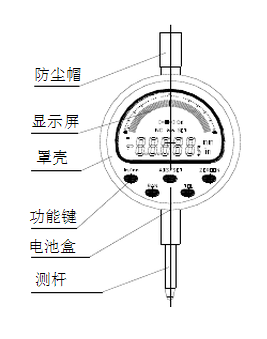

使用說明
特點
1.數字和模擬顯示；
2.絕對和相對測量；
3.預置實際位置數值；
4.設置公差值；
5.直觀測量輥軸跳動量及平面平整度；
6.大容量3伏鋰電池；
7.超大顯示屏可作360°旋轉。
主要功能
1.任意位置可清零；
2.任意位置可進行公制和英制轉化；
3.可改變計數方向；
4.自動關機和手動關機；
5.相對測量和絕對測量用戶可預設任意位置為起始位置；
6.數據輸出通過選配連接線直接傳送給電腦進行數據處理；
7.公差測量可設置公差帶快速測試零件是否超差；
8.跳動量測試時顯示最大值、最小值及最大最小值差；
9.模擬指針可顯示變化趨勢。
按鍵操作說明
注：以下說明中短按按鍵表示短促按動按鍵，時間小于1秒；長按按鍵表示按住按鍵時間超過2秒?；緶y量狀態指單一位移測量狀態，無其它輔助功能。
*ZERO/ON(清零鍵）
1.基本狀態下在相對測量時短按ZERO/ON鍵，讀數顯示為零，當前位置為相對零點。
2.絕對測量狀態（ABS）時短按ZERO/ON鍵，讀數為預設的起始數值（該數字在SET狀態下設置，見ABS/SET鍵操作說明）。
3.長按ZERO/ON鍵關機，顯示全部關閉；關機狀態下按ZERO/ON鍵可開機。
*In/mm（公英制轉換鍵）
1.短按In/mm鍵可隨時進行公英制單位的轉換。顯示mm符號為公制單位；顯示in符號為英制單位。
2.長按In/mm鍵可進行指針靈敏度調節。（如下圖：數值是1時，指針每格為0.01mm；數值是2時，指針每格為0.001mm。）（注：百分表沒此功能）
3.長按In/mm鍵可進行時間設置，所設置的時間為自動關機的時間。（如下圖02表示量表使用兩小時將自動關機。）
*ABS/SET（設置鍵）
1.在基本狀態下短按ABS/SET鍵可以切換相對測量和絕對測量狀態，顯示“ABS”符號時為絕對測量狀態。相對測量狀態時，在任意點按ZERO/ON鍵，讀數顯示為零，則該點為相對測量的零點；在絕對測量狀態時，在任意點按ZERO/ON鍵，讀數顯示為起始位置的數值，起始位置的數值可根據用戶的需要進行設置，推動測桿讀數在起始數值基礎上增加或減少。
絕對測量起始位置數值的設置方法：在絕對測量狀態時，長按設置鍵，顯示“SET”符號，可進入預設絕對測量起始位置狀態。長按設置鍵，“+”和“顯示值”從高位到低位依次閃動，當相應位置閃動時，短按設置鍵可設置所需的數值，數值設置完后，長按設置鍵，開始進行絕對測量。
說明：在設置數值的過程中，按ZERO/ON鍵可提前退出設置狀態，已經設置的數值將被放棄。退出設置狀態后，量表將自動進入絕對測量狀態，并顯示原來設置的起始數值。
*RAN（跳動量測量鍵）
1.按RAN鍵進入跳動測量狀態，連續短按RAN則在跳動量測量、最大值、最小值、最大最小值差四個狀態中循環，按ZERO/ON鍵則退出跳動測量狀態。
2.每次循環結束，回到跳動測量狀態，則上一次循環測量到的最大值、最小值、最大最小值差等數值被清除，重新進行跳動測量。
3.在跳動測量狀態時，長按RAN鍵，顯示“SET”符號，可進行跳動量標準設定。長按RAN鍵，“顯示值” 從高位到低位依次閃動，當相應位置閃動時，短按RAN鍵可設定所需的數值。在最大最小值差狀態時，量表會自動把最大最小值差數值和設定的跳動量標準比較，如果最大最小值差數值小于跳動量標準，則顯示符號“OK”，反之不顯示“OK” 符號。在上述四個狀態中的任何一個狀態時，長按RAN鍵都可重新進行跳動量標準設定。
4.跳動量測量時，指針靈敏度可通過In/mm鍵設置，具體操作參看上述In/mm鍵操作說明。
*TOL（方向鍵）
1.在基本狀態下短按TOL鍵，量表讀數的正負號會改變，表示測桿向一個方向移動，讀數變化可以由增加變?yōu)闇p少或者相反。
2.在基本狀態下長按TOL鍵，量表進入公差測量狀態，首先要進行公差設置。
如下圖狀態（符號“STE”閃爍）時可進行上公差設置：
長按TOL鍵, “+”和“顯示值”從高位到低位依次閃動，當相應位置閃動時，短按設置鍵可設置所需的數值。
設置完上公差后，短按TOL鍵，如下圖狀態（符號“STE”閃爍）時可進行下公差設置：
長按TOL鍵, “+”和“顯示值”從高位到低位依次閃動，當相應位置閃動時，短按設置鍵可設置所需的數值。
公差數值設置完畢后，長按設置鍵，符號“STE”閃爍狀態時，短按TOL鍵退出設置狀態，開始進行公差測試。 注：）如果設置有誤，下公差大于上公差，顯示屏將顯示“EEE”，此時按ZERO/ON鍵可回到正常狀態。

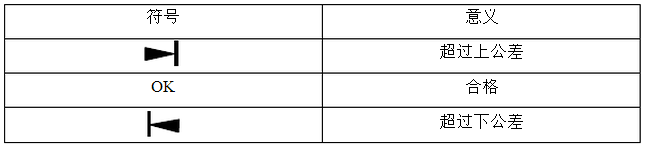

3.在公差測試狀態時，量表顯示的數值仍然是位移讀數，同時顯示左箭頭、右箭頭或“OK”符號，意義如下表。
4.在公差測試狀態時，按ZERO/ON鍵或長按TOL鍵都可退出公差測試狀態。
