基準臺面的主要選擇因素
1.機床規格

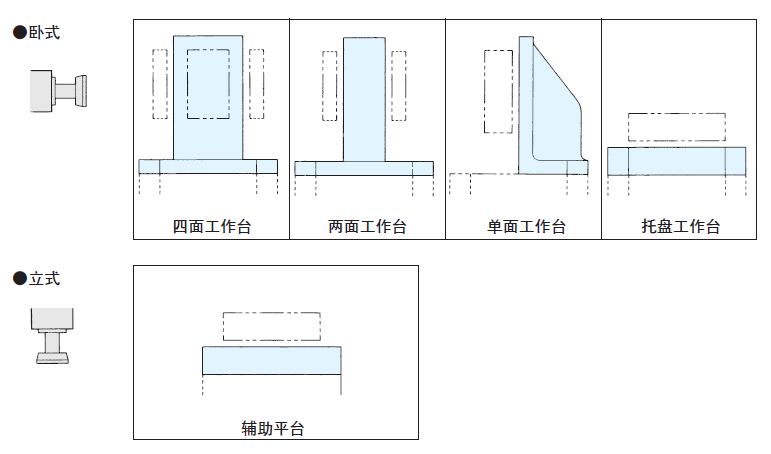

主軸方向： 基準臺面的型號根據主軸的方向而不同。
工作臺尺寸
? 一般選擇與機床工作臺相同尺寸的基準臺面。
? 臥式加工中心的工作臺規格在JIS標準中進行了規定。

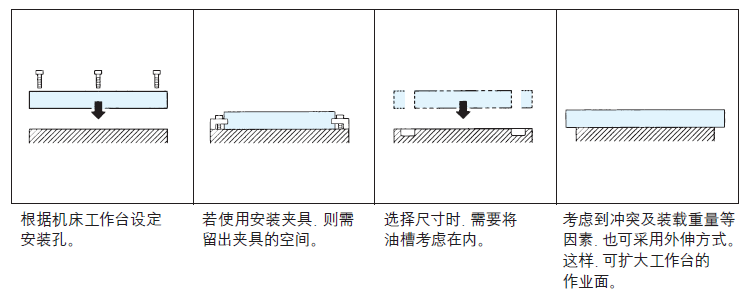

基準臺面根據該JIS標準設計安裝孔及定位。
? 用于立式機床時，需要考慮安裝方法及油槽等。
裝載重量： 應在機床工作臺上的裝載重量極限以?xún)?nèi)設定基準臺面及夾具。

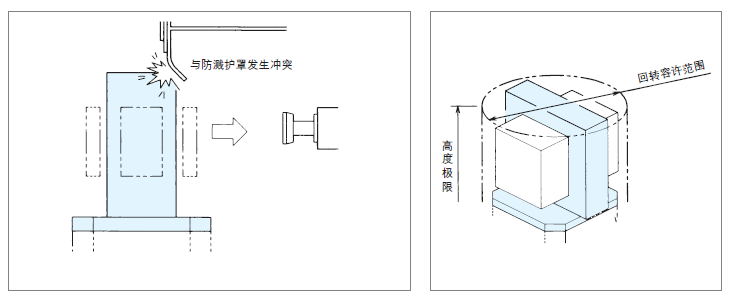

其他 ： 特別是臥式加工中心，根據基準臺面高度的不同，可能會與防濺護罩發生沖突。
另外，還規定了回轉等的沖突區域。
選擇時，應考慮基準臺面、工件及夾具的組合。
