百分表工作原理

百分表結構原理

百分表是一種精度較高的比較量具，它只能測出相對數值，不能測出絕對數值，主要用于測量形狀和位置誤差，也可用于機床上安裝工件時的精密找正。百分表的讀數準確度為0.01mm。百分表的結構原理如圖1所示。當測量桿1向上或向下移動1mm時，通過齒輪傳動系統帶動大指針5轉一圈，小指針7轉一格?？潭缺P在圓周上有100個等分格，各格的讀數值為0.01mm。小指針每格讀數為1mm。測量時指針讀數的變動量即為尺寸變化量?？潭缺P可以轉動，以便測量時大指針對準零刻線。

數顯百分表工作原理

數顯百分表的工作原理,是將被測尺寸引起的測桿微小直線移動,經過齒輪傳動放大,通過電子顯示屏顯示出被測尺寸的大小。 百分表的構造主要由3個部件組成:表體部分、傳動系統、讀數裝置。

內徑百分表工作原理

內徑百分表是將測頭的直線位移變?yōu)橹羔樀慕俏灰频挠嬃科骶摺Ｓ帽容^測量法完成測量,用于不同孔徑的尺寸及其形狀誤差的測量。

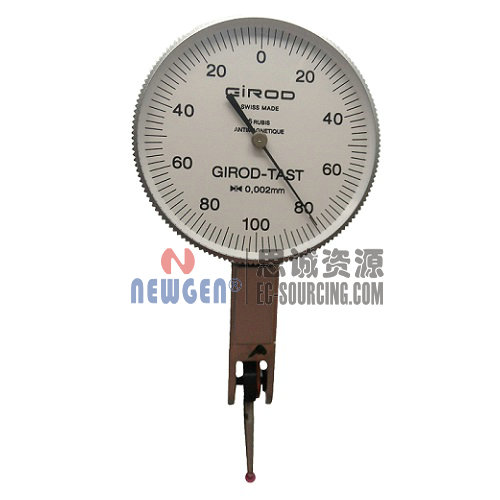

杠桿百分表工作原理

杠桿百分表又被稱為杠桿表或靠表，是利用杠桿-齒輪傳動機構或者杠桿-螺旋傳動機構，將尺寸變化為指針角位移，并指示出長度尺寸數值的計量器具·用于測量工件幾何形狀誤差和相互位置正確性，并可用比較法測量長度。
