鉸削加工過程中有哪些常見問題及解決措施

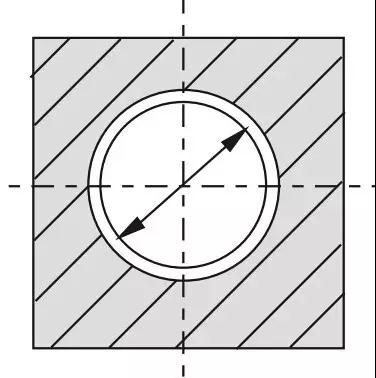

現象

原因

解決

孔

徑

增

大

鉸刀外徑尺寸設計值偏大或鉸刀刃口有毛刺

根據具體情況適當減小鉸刀外徑;

切削速度過高;

降低切削速度;

進給量不當或加工余量過大;

適當調整進給量或減少加工余量;

鉸刀主偏角過大;

適當減小主偏角;

鉸刀刃口上粘附著積屑瘤;

校直或報廢彎曲的不能用的鉸刀;

用油石仔細修整到合格;

刃磨時鉸刀刃口擺差超差;

控制擺差在允許的范圍內;

切削液選擇不合適;

選擇冷卻性能較好的切削液;

錐柄扁尾偏位裝入機床主軸后錐柄圓錐干涉;

安裝鉸刀前必須將鉸刀錐柄及機床主軸錐孔內部油污擦凈，錐面有磕碰處用油石修光;

鉸刀浮動不靈活;

修磨鉸刀扁尾;

與工件不同軸以及手鉸孔時兩手用力不均勻，使鉸刀左右晃動。

重新調整浮動卡頭，并調整同軸度;注意正確操作

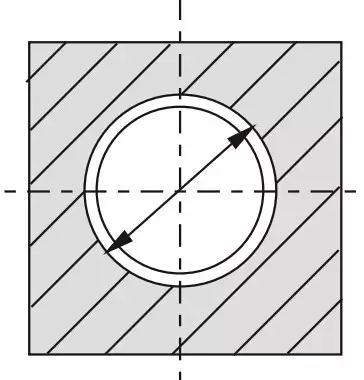

現象

原因

解決

孔

徑

縮

鉸刀外徑尺寸設計值偏小

更換鉸刀外徑尺寸;

切削速度過低;

適當提高切削速度;

進給量過大;

適當降低進給量;

鉸刀主偏角過小;

適當增大主偏角;

切削液選擇不合適;

選擇潤滑性能好的油性切削液;

刃磨時鉸刀磨損部分未磨掉，彈性恢復使孔徑縮小;

定期更換鉸刀，正確刃磨鉸刀切削部分;

鉸鋼件時，余量太大或鉸刀不鋒利，易產生彈性恢復，使孔徑縮小以及內孔不圓，孔徑不合格

設計鉸刀尺寸時，應考慮上述因素，或根據實際情況取值;作試驗性切削，取合適余量，將鉸刀刃磨鋒利。

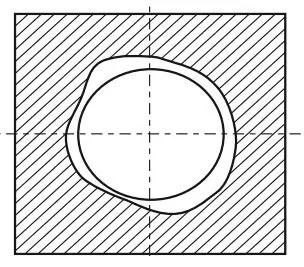

現象

原因

解決

鉸

出

的

內

孔

不

圓

鉸刀過長，剛性不足，鉸削時產生振動;

剛性不足的鉸刀可采用不等分齒距的鉸刀

鉸削時產生振動;

鉸刀的安裝應采用剛性聯接，

鉸刀主偏角過小;

增大主偏角;

鉸刀刃帶窄;

選用合格鉸刀

鉸孔余量偏小;孔表面有缺口、交叉孔;

孔表面有砂眼、氣孔;

控制預加工工序的孔位置公差;

主軸軸承松動，無導向套，或鉸刀與導向套配合間隙過大以及由于薄壁工件裝夾過緊，卸下后工件變形。

采用不等齒距鉸刀，采用較長、較精密的導向套;選用合格毛坯;采用等齒距鉸刀鉸削較精密的孔時，應對機床主軸間隙進行調整，導向套的配合間隙應要求較高或采用恰當的夾緊方法，減小夾緊力。

現象

原因

解決

孔的內表面有明顯的棱面

鉸孔余量過大;

減小鉸孔余量;

鉸刀切削部分后角過大;

減小切削部分后角;

鉸刀刃帶過寬;

修磨刃帶寬度;

工件表面有氣孔、砂眼以及主軸擺差過大

選擇合格毛坯;調整機床主軸。

現象

原因

解決

內孔表面粗糙度值高

切削速度過高;

降低切削速度;

切削液選擇不合適;

根據加工材料選擇切削液;

鉸刀主偏角過大，鉸切削刃口不在同一圓周上;

適當減小主偏角，正確刃磨鉸切削刃口;

鉸孔余量太大;

適當減小鉸孔余量;

鉸孔余量不均勻或太小，局部表面未鉸到;鉸刀切削部分擺差超差、刃口不鋒利，表面粗糙;

提高鉸孔前底孔位置精度與質量或增加鉸孔余量;

鉸切削刃帶過寬;

選用合格鉸刀;修磨刃帶寬度;

鉸孔時排屑不暢;

根據具體情況減少鉸刀齒數，加大容屑槽空間或采用帶刃傾角的鉸刀，使排屑順利;

鉸刀過度磨損;

定期更換鉸刀，刃磨時把磨削區(qū)磨去;

鉸刀碰傷，刃口留有毛刺或崩刃;

鉸刀在刃磨、使用及運輸過程中，應采取保護措施，避免碰傷;

刃口有積屑瘤;

對已碰傷的鉸刀，應用特細的油石將碰傷的鉸刀修好，或更換鉸刀;

由于材料關系，不適用于零度前角或負前角鉸刀。

用油石修整到合格，采用前角5°～10°的鉸刀。

現象

原因

解決

鉸刀的使用壽命低

鉸刀材料不合適;

根據加工材料選擇鉸刀材料，可采用硬質合金鉸刀或涂層鉸刀;

鉸刀在刃磨時燒傷;

嚴格控制刃磨切削用量，避免燒傷;

切削液選擇不合適，切削液未能順利地流動，

經常根據加工材料正確選擇切削液;

切削處以及鉸切削刃磨后表面粗糙度值太高。

經常清除切屑槽內的切屑，用足夠壓力的切削液，經過精磨或研磨達到要求。

現象

原因

解決

鉸出的孔位置精度超差

導向套磨損;

定期更換導向套;

導向套底端距工件太遠;

加長導向套，提高導向套與鉸刀間隙的配合精度;

導向套長度短、精度差以及主軸軸承松動。

及時維修機床、調整主軸軸承間隙。

現象

原因

解決

鉸刀刀齒崩刃

鉸孔余量過大;

修改預加工的孔徑尺寸;

工件材料硬度過高;

降低材料硬度或改用負前角鉸刀或硬質合金鉸刀;

切削刃擺差過大，切削負荷不均勻;

控制擺差在合格范圍內;

鉸刀主偏角太小，使切削寬度增大;

加大主偏角;

鉸深孔或盲孔時，切屑太多，又未及時清除以及刃磨時刀齒已磨裂。

注意及時清除切屑或采用帶刃傾角鉸刀;注意刃磨質量。

現象

原因

解決

鉸刀柄部折斷

鉸孔余量過大;

修改預加工的孔徑尺寸;

鉸錐孔時，粗精鉸削余量分配及切削用量選擇不合適;

修改余量分配，合理選擇切削用量;

鉸刀刀齒容屑空間小，切屑堵塞。

減少鉸刀齒數，加大容屑空間或將刀齒間隙磨去一齒。

現象

原因

解決

 鉸孔后孔的中心線不直

鉸孔前的鉆孔偏斜，特別是孔徑較小時，由于鉸刀剛性較差，不能糾正原有的彎曲度;

增加擴孔或鏜孔工序校正孔;

鉸刀主偏角過大;

減小主偏角;

導向不良，使鉸刀在鉸削中偏離方向

調整合適的鉸刀;

削部分倒錐過大;鉸刀斷續(xù)在孔中部間隙處位移;手鉸孔時，在一個方向上用力過大，迫使鉸刀向一端偏斜，破壞了鉸孔的垂直度。

調換有導向部分或加長切削部分的鉸刀;注意正確操作。
