一、銑刀片命名規則

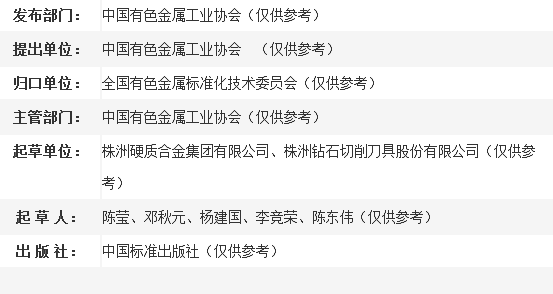

查看命名規則相關資料發現，在我國針對切削刀具用可轉位刀片型號表示規則命名是有國家標準的，具體為：GB/T 2076-2007 切削刀具用可轉位刀片型號表示規則 國家標準(GB)

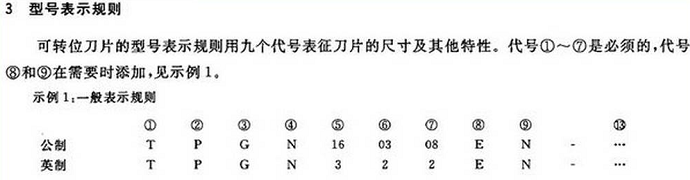

GB/T2076-2007 標準規定了切削刀具用硬質合金或其他切削材料的可轉位刀片的型號表示規則。標準適用于切削刀具用硬質合金或其他切削材料的可轉位刀片，還適用于鑲有立方氮化硼及聚晶金剛石的刀片。
刀具可以分為公制（ISO）和英制（ANSI）。
刀具可以分為公制（ISO）和英制（ANSI）。
兩種其主要區別在于中間的數字，另外不同的刀具其表示方法也不同。
例如：
ISO： CNMG120408PS
ABSI：CNMG432PS
例如：
ISO： CNMG120408PS
ABSI：CNMG432PS
注：本文針對銑刀片命名規則，其他刀片或有不同，本文以ISO標準為例
二．A開頭是刀尖角度85°的平行四邊形刀片
1、第一位的字母代表刀片的形狀
A：平行四邊形頂角85°
S：四方形90°
T：三角形60°
R：圓形
S：四方形90°
T：三角形60°
R：圓形

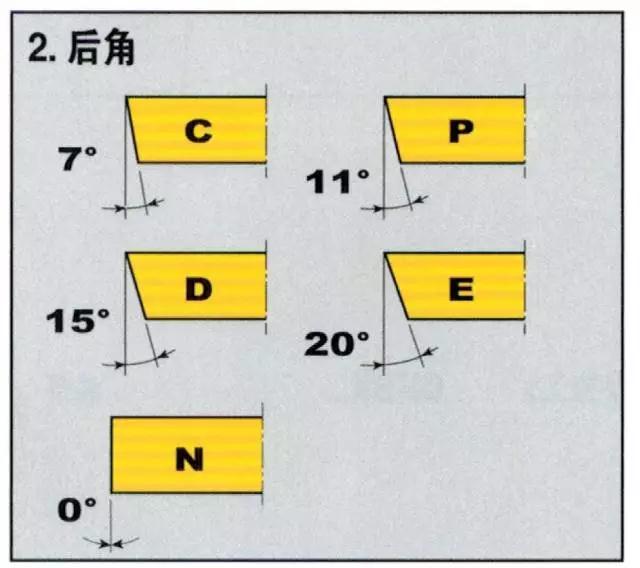

2、第二位的字母代表刀片后角
A：3°、B：5°、C：7°、D：15°、E：20°、F：25°、G：30°、N：0°、P：11°
APMT1135PDER DP5320則表示刀片后角為11°。
APMT1135PDER DP5320則表示刀片后角為11°。

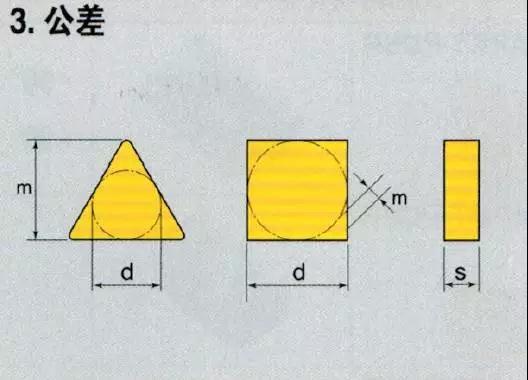

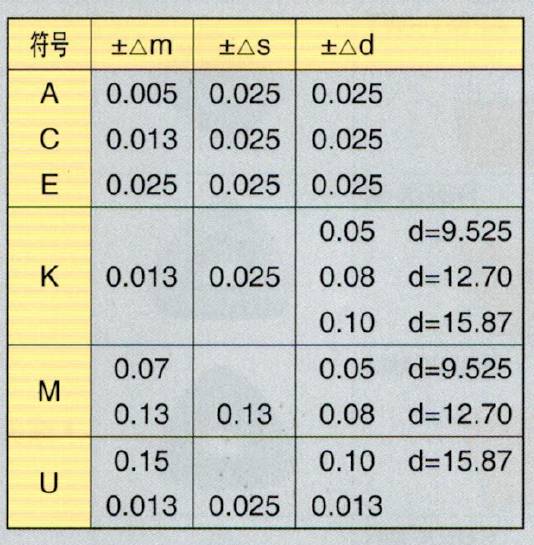

3、第三位的字母代表刀片的公差

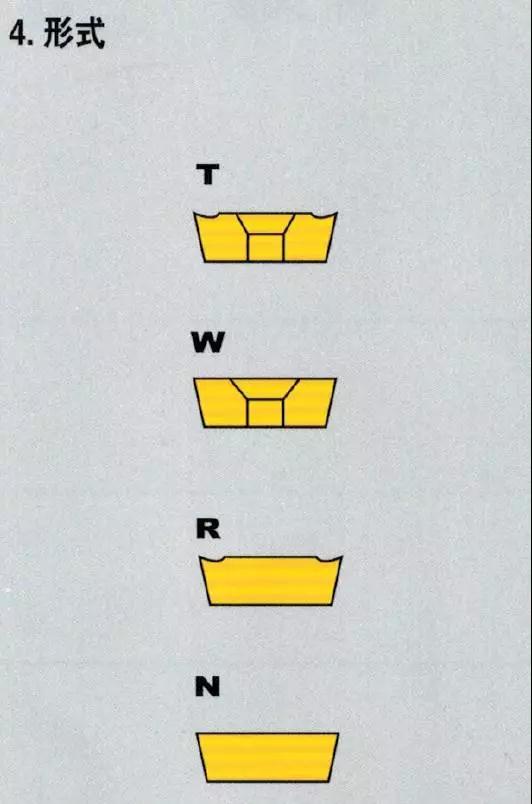

4、第四位的字母代表刀片形式
三．R開頭的是圓形刀片，RCMT是圓刀片

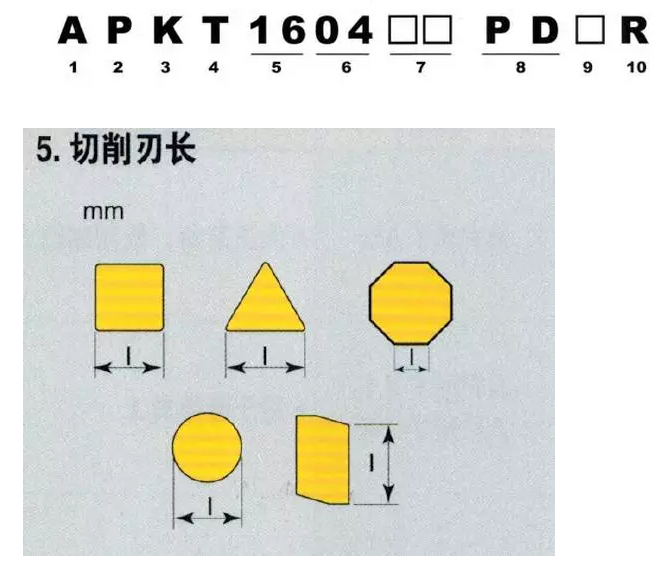

四．10、11、16是指切削刃長度，1135的刀片刃長11mm
此部分切削刃長用整數部分表示。切削刃長度為 16mm ，則數字代號為 16 。

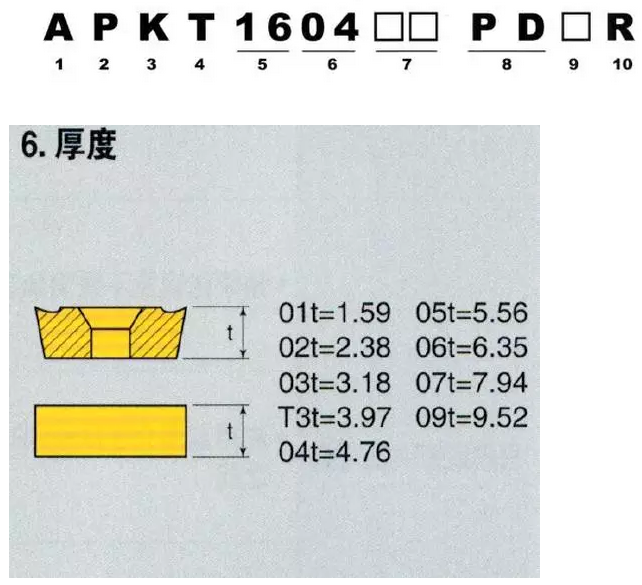

五．04、35、03指刀片的厚度，1135的刀片厚度為3.5mm
思考
APMT1135
型號為APMT1135的可轉位數控銑刀片的具體參數：
刀尖角度85度
刃長11mm
厚度3.5MM
內結圓6.35MM
最大切深9MM
APMT1135
型號為APMT1135的可轉位數控銑刀片的具體參數：
刀尖角度85度
刃長11mm
厚度3.5MM
內結圓6.35MM
最大切深9MM
除此之外，還會再繼續后綴數字與字母，如：DP5320，這個代表刀具的材質。不同品牌的刀具的材質號也不同。
