施泰力Starrett無線測量數據采集系統使用案例

正確而快速DataSure無線數據采集系統可以實現100%正確的實時數據采集。無論是簡單裝置還是上千平方英尺的系統，無線數據采集系統都可以比手動檢測和錄入數據更快地對數據進行采集和分析。

通過手動檢測進行數據采集時，需要不斷重復拿起工具、測量工件、放下工具然后記錄測量結果的過程，非常耗時。此外，手寫或鍵入數據還會產生錯誤，從而導致廢棄工件、多余庫存甚至殘次品。

有了DataSure數據采集系統，只需采集并發送數據即可快速得到正確的數據。DataSure無線數據采集系統還去除了與數據電纜連接有關的布線、安裝、安全性及相關硬件成本，可輕松將精密測量工具帶到您的工作車間，而不需要您將工件移至工具處。DataSure是一款全面的車間無線數據采集解決方案，不僅可用于施泰力工具，還可用于Mitutoyo、Sylvac、CDI Tools、Mahr和Tesa等多種品牌的產品。

二、DATASURE車間現場

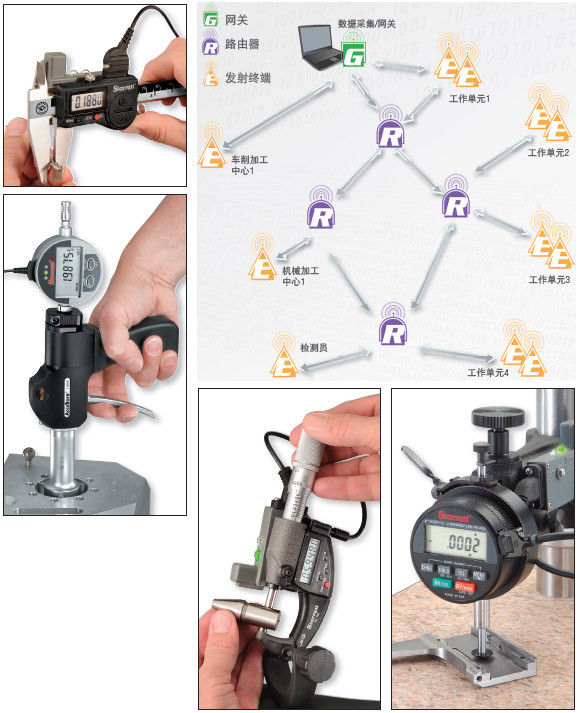

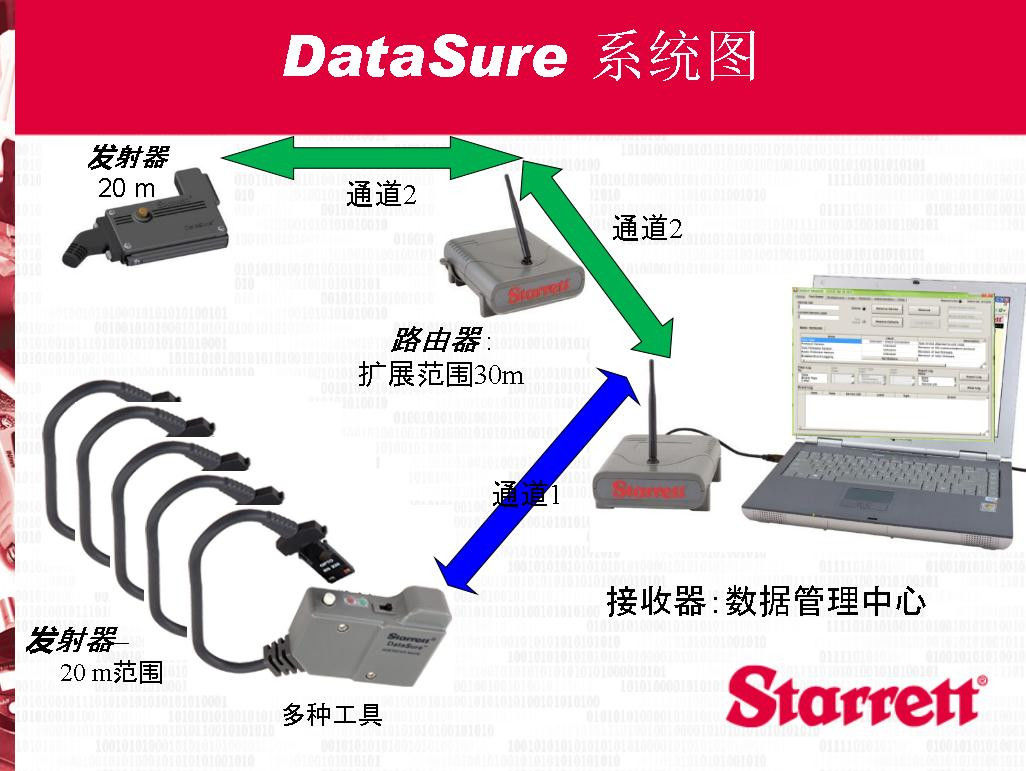

下圖是DataSure系統在大型多工作站車間應用的示例。車間各工作位置的量具采集數據。發射終端將數據發送到最近的路由器，再由路由器發送到網關，在最佳路徑下也可以直接發送到網關。網關會通過相同的路徑向發射終端發送一個反饋信號，以確認接收到了數據。

三、案例分析

1、 案例一

• 飛機制造商:

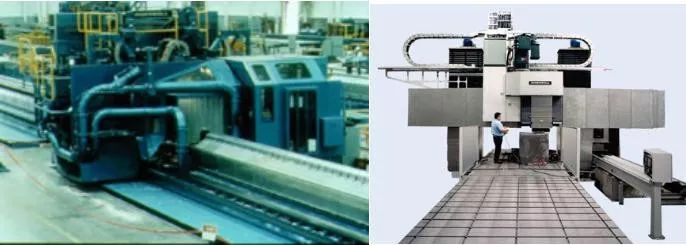

• 實際應用: 787 客機機翼研磨, 翼展80米

•  配置1個接收器, 2 個路由器和 2 個發射器

• 數據進服務器

之前研磨機床先停下，操作者從操作室內走80米,測量,記錄數據,再回到操作室開機,調整機床,再出來測量…..現在應用遠程測量,做個工裝夾具,在操作室內取數據。

2、案例二

• 螃蟹養殖

• 實際應用: 圍網距離海岸200米,使用施泰力IP67卡尺

• 配置1個接收器, 8個路由器和 2 個發射器。

• 數據進Excel,統計螃蟹產量;

3、案例三

• 某鐵道局:

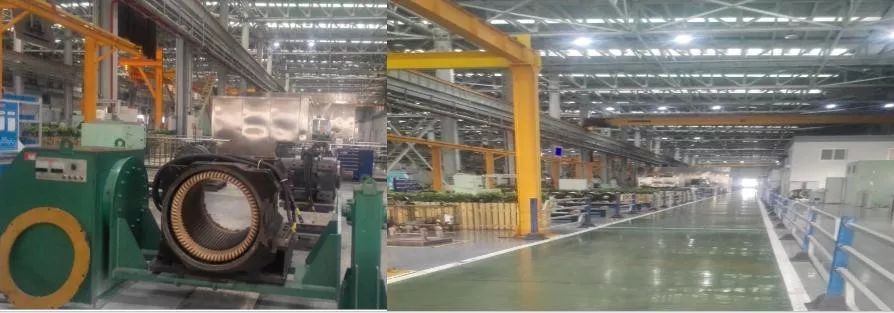

• 實際應用: CRH高鐵牽引電機總裝

•  配置1個接收器, 20 個路由器和 40個發射器;共60套

• 量具有798 防水卡尺,795防水千分尺,1米碳纖維超輕重量卡尺

• 廠房柱子間距20米,每個柱子放置1個路由器,共400米,做到全廠房覆蓋

• 數據進服務器,車間大屏幕顯示, 中國鐵路總公司多位領導參觀,深受好評,計劃在各段推廣

• 因牽涉安全,之前一人檢驗,另一個人拿攝像機先拍檢驗員, 再拍測量值,保存視頻

• 現在檢驗員刷卡進入檢測系統,系統自動記錄檢驗員工號,工單號,量具編號,測量數值,測量時間
