什么是定位?定位元件的選擇

[原創內容] 發布于:2020-01-03 11:59:31 閱讀:4561次 編輯:思誠市場部
什么是定位?

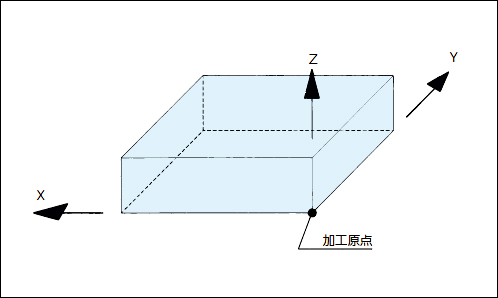

工件的位置一般由X?Y?Z三個方向組成,而對這三個軸進行規劃,以限定加工原點的動作成為定位。定位的精度很大程度上取決于定位元件及工件的基準面。為了確保目標工件的加工精度,需要充分考慮定位元件本身的材質,淬火及精度。另外,進行工件定位的基準面也需要預先確定?;鶞?zhǔn)面的精度越高,定位精度就越高。定位元件要求精度高,并且重復使用仍可保持精度,由此幾乎都采用淬火,磨削加工。

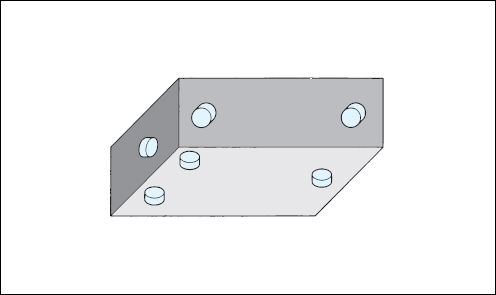

一般的定位方法為按底面3點或側面3點進行定位。工件的底面即使發生變形,仍會保持3點接觸,而若為4點,即使只有一點存在差異,就會造成不穩定。定位的位置在底面時,由3點形成的三角形的面積盡可能大,而在側面時,一般在工件的


定位元件的選擇

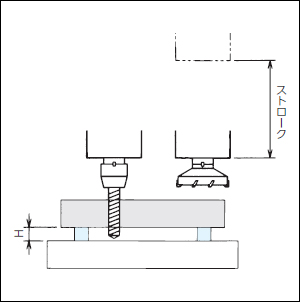

(1)機床和刀具

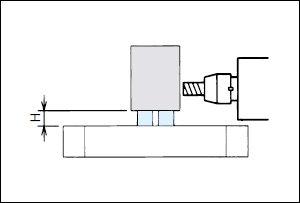

進行工件定位時,需要考慮加工機床的行程和刀具,選擇定位元件,選擇定位元件的高度時,應確??稍诩庸し秶鷥?nèi)配置工件

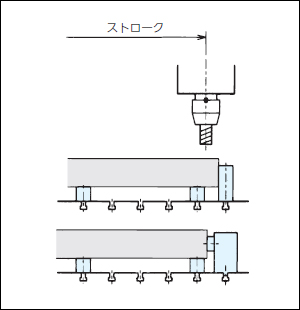

選擇定位元件時,應考慮加工機床的行程和刀具的長度



務必選擇可在加工范圍內配置工件的定位元件

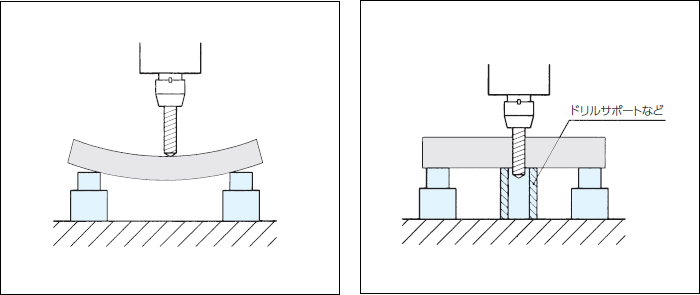

(2)加工條件
為獲得所需的加工精度,應根據加工條件選擇所需的定位元件。若加工條件為在工件上作用垂直力進行鉆孔等加工,則根據加工工件的形狀以及底面的元件位置和形狀,加工時可能會產生變形


(3)工作

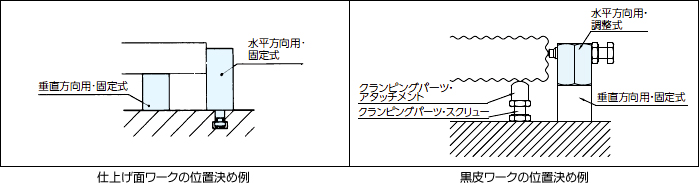

●平面定位

應根據工件形狀和表面狀態,選擇不同的定位元件。在功能上分為固定式和調整式兩類。黑皮面因加工量等的不同而存在較大差異的工件,則采用調整式較為方便


●曲面定位

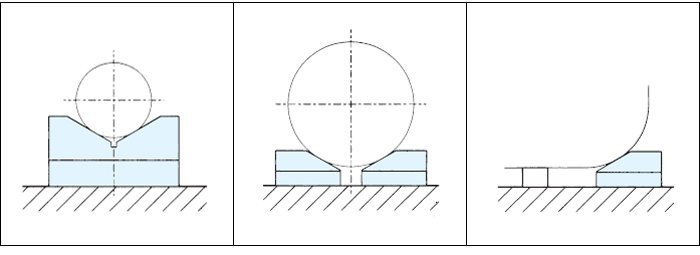

定位曲面R形狀的工件時,一般使用V型塊;而定位大直徑的工件時,則使用單側V型塊較為方便

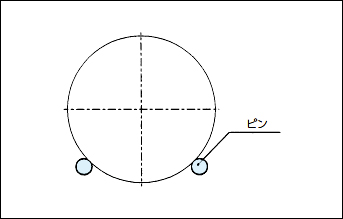

另外,在平面上進行圓形物定位時,也可使用銷進行定位

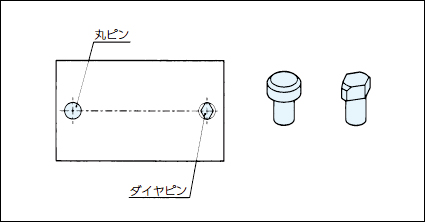

●孔基準定位
利用上一工序的加工孔進行定位時,可使用定位銷。兩根銷的狀態和工件的空加工精度對定位精度有很大影響

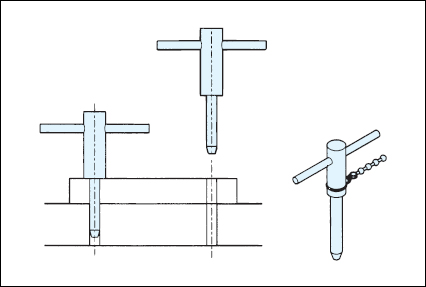

設置菱形銷的方向時,應確保可在垂直于兩根銷所連直線的方向上進行定位。若每次工件裝卸都需要進行銷的插拔,則使用作業性優異的帶柄定位銷較為方便


為防止銷脫落,請使用夾鏈

(4)根據各種條件進行選擇

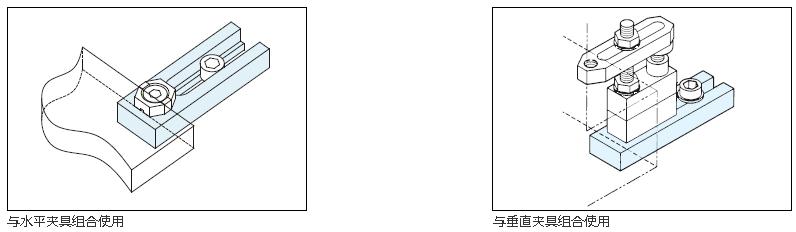

●與夾具組合使用
將定位元件與夾具組合使用,可簡化夾具。

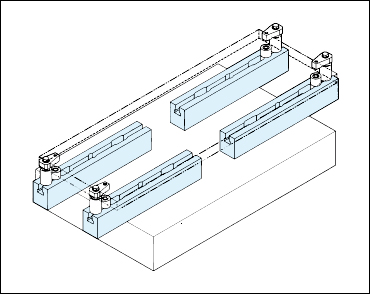

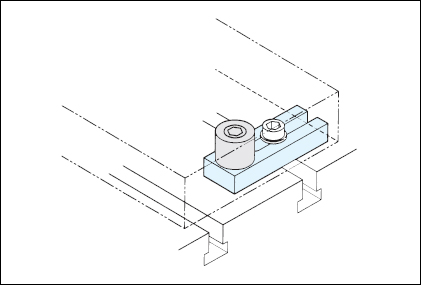

●作為安裝底座的輔助

如果工作比安裝的基本大,夾子等不能配置在安裝的基礎上,可以利用條板等元件,工作定位,夾子等配置。


根據安裝底座的T型槽配置等情況,可能會發生在想要安裝定位元件的位置無T型槽,夾具配置無法順利進行的問題。而通過使用頂面帶安裝孔的定位元件,就可解決上述問題。


●加工負荷
在外側進行定位時,一般選擇不受工件表面粗糙度的影響,接觸面小的定位元件;而對于承受較大加工負荷及夾緊力的工件,則應選擇接觸面大,剛性高的定位元件。

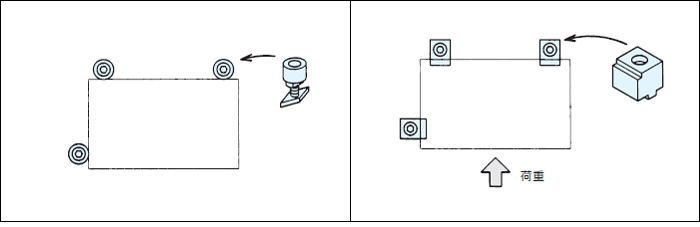

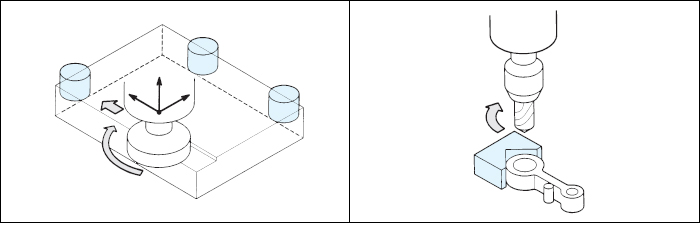

●加工負荷的方向
加工工件時,會在該工件上作用加工負荷。一般來說,若相對于加工負荷的作用方向,將定位元件配置為支撐側,則可實現穩定的定位。
