高精度工件加工中，普通芯軸由于容易產生較大跳動而難以達到工藝要求。在夾具俠新年技術臺歷列出的“2020年重點夾持技術”方向中，液脹夾具就是解決薄壁加工，滾齒/插齒加工等高精度作業的最佳答案之一。
重點一
分為內脹、外脹、端面式
與普通液壓夾具不同之處在于，液脹夾具是采用靜壓膨脹技術，對夾具進行加壓后，液壓介質在加壓機構作用下產生極大的壓力，迫使變形元件在整個夾持范圍內360°周向均勻彈性變形，實現對工件定位孔/軸的脹緊。
分為內脹、外脹、端面式
與普通液壓夾具不同之處在于，液脹夾具是采用靜壓膨脹技術，對夾具進行加壓后，液壓介質在加壓機構作用下產生極大的壓力，迫使變形元件在整個夾持范圍內360°周向均勻彈性變形，實現對工件定位孔/軸的脹緊。

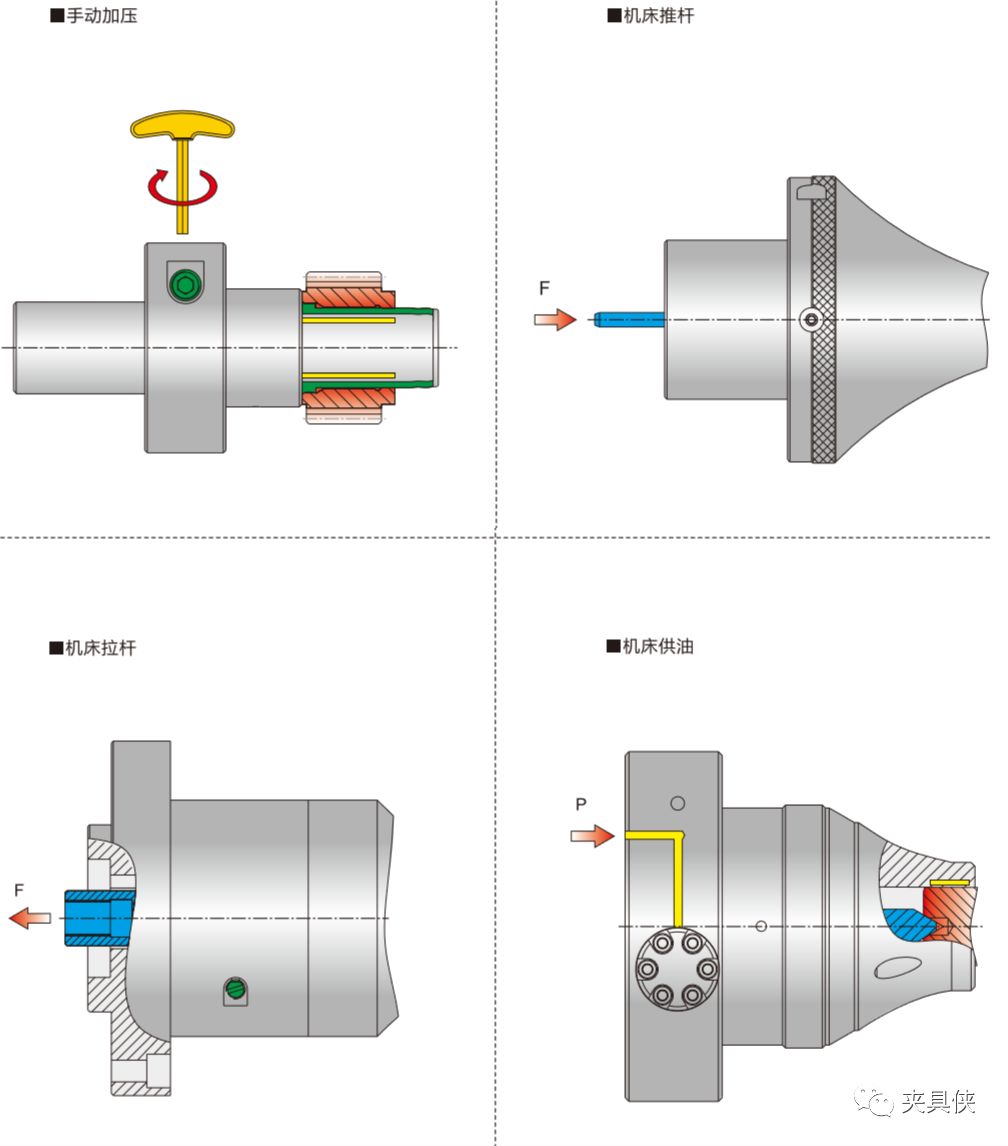

▲液脹夾具加壓方式

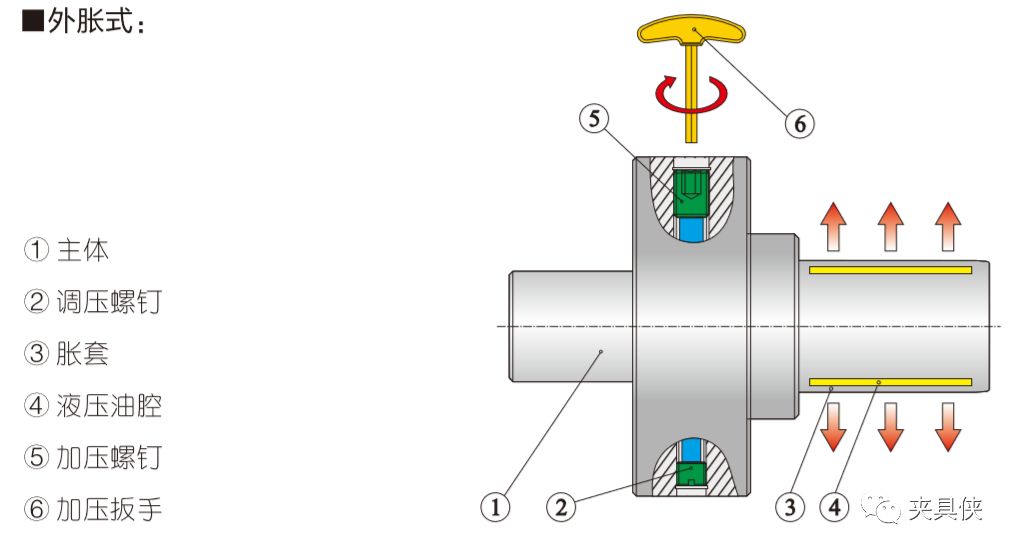

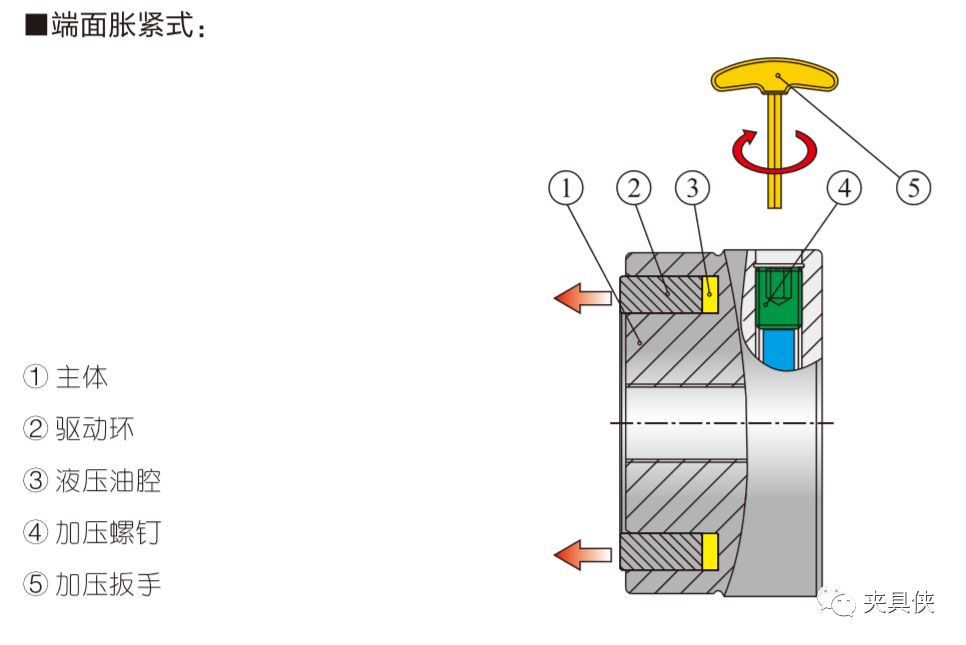

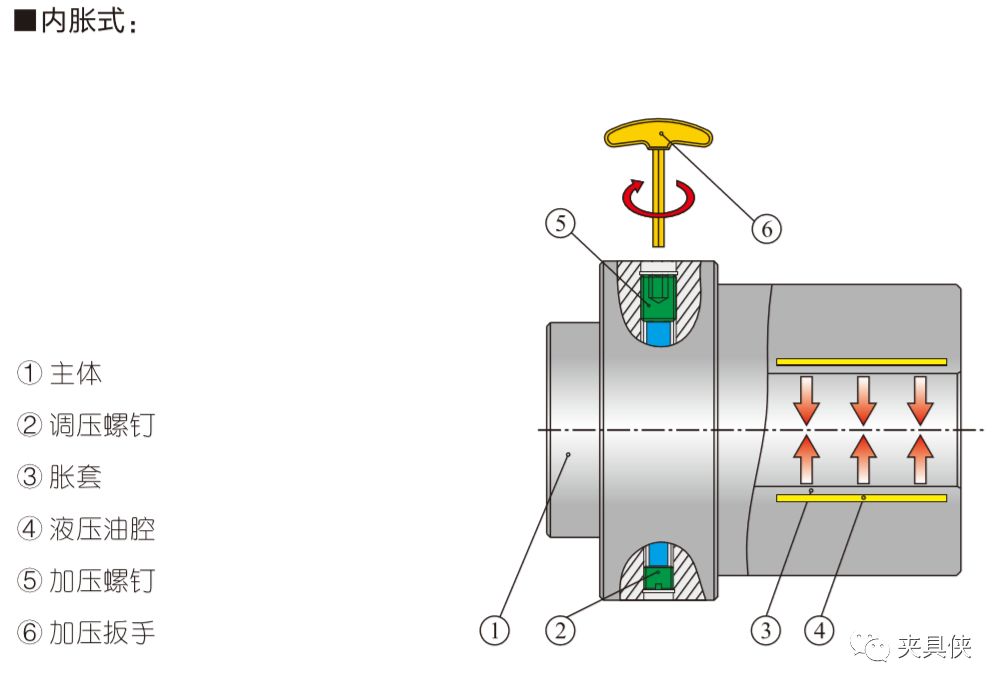

這種方法具有較高的夾持定位精度，大大提高了工件加工精度及質量穩定性。根據其夾持工件類型不同，可分為外脹式、內脹式以及端面式。
重點二
多種規格共用夾具
多種規格共用夾具
液脹夾持的另一特點是可以實現“變徑夾持”，使用變徑卡簧、花鍵卡簧等附件，可以在多種規格的工件下進行相應的適應性應用。

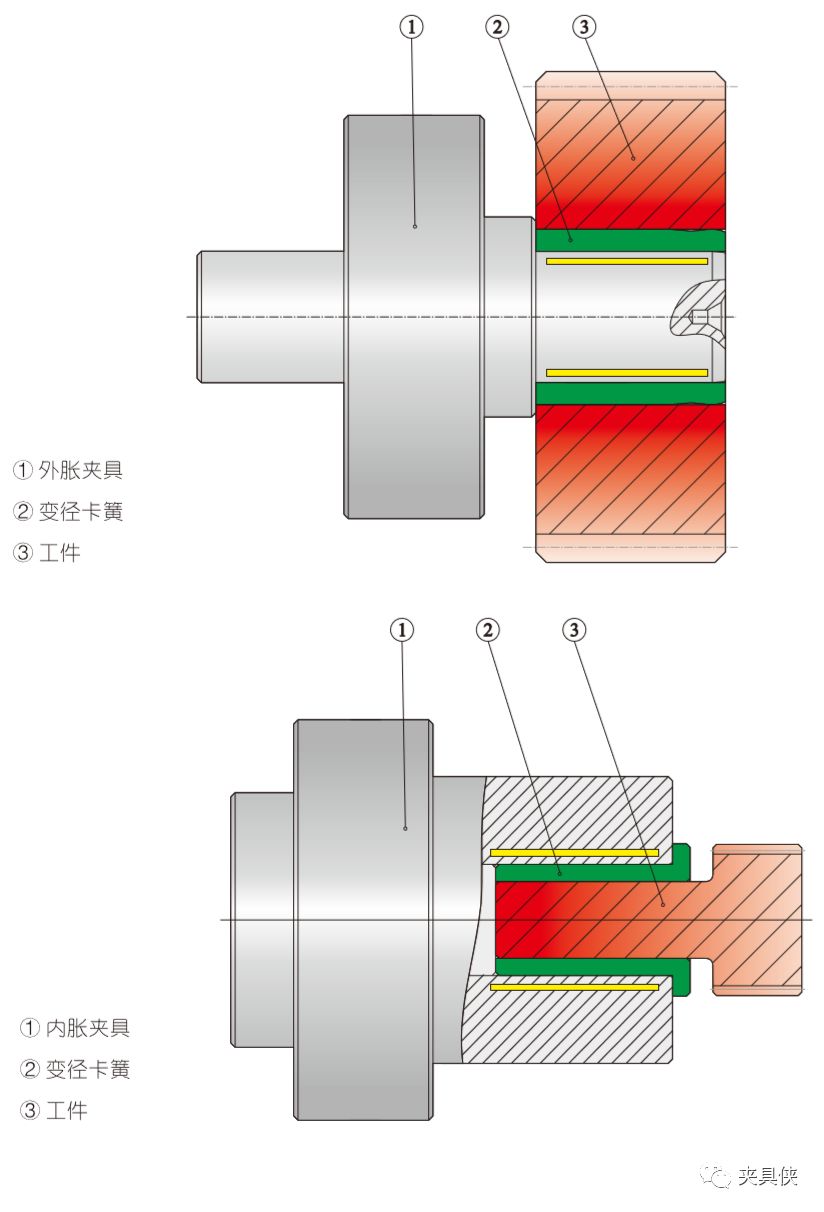

▲變徑卡簧的應用

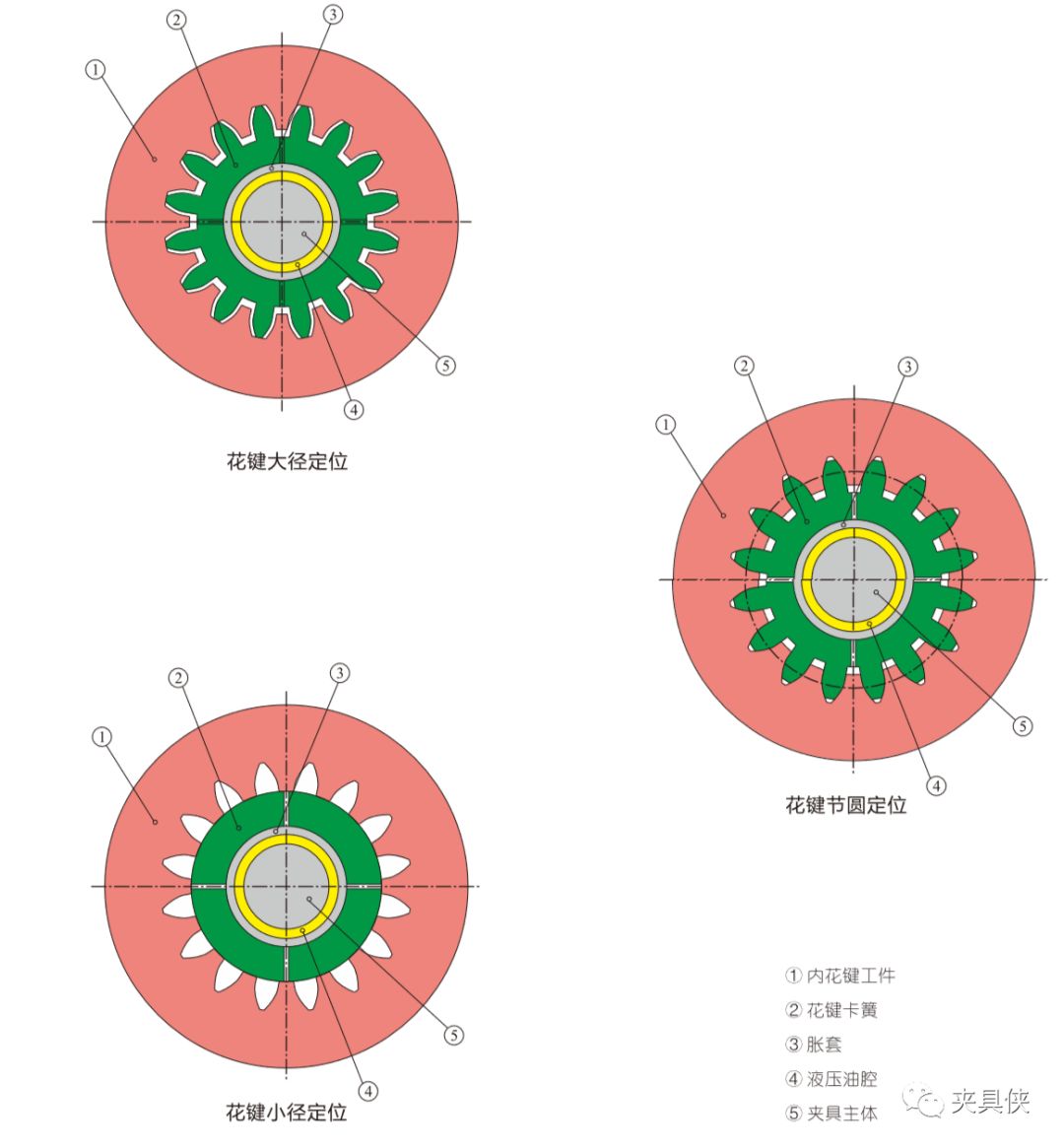

▲花鍵的應用

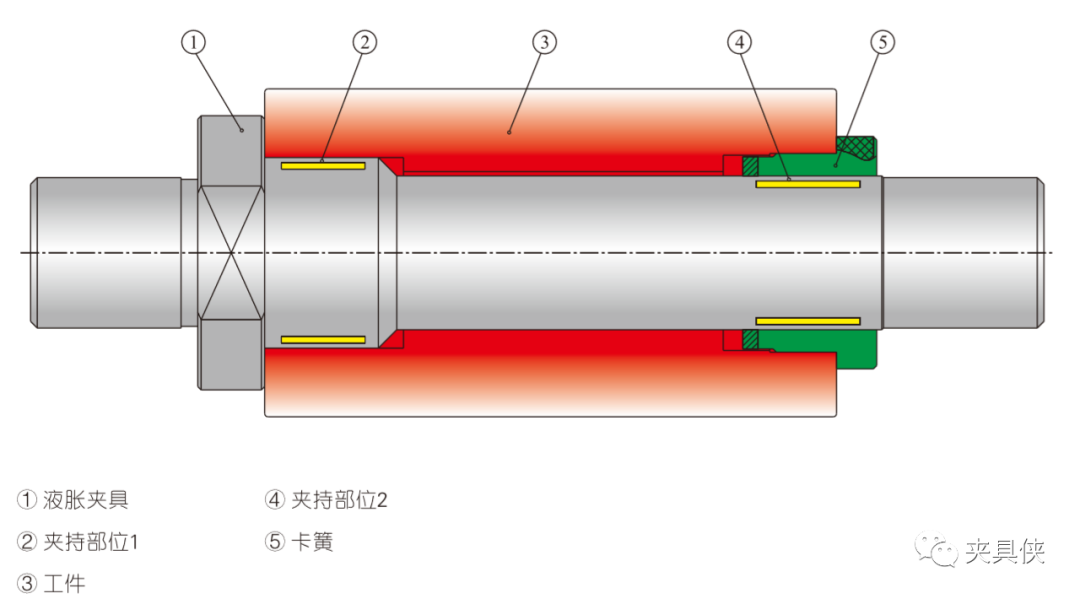

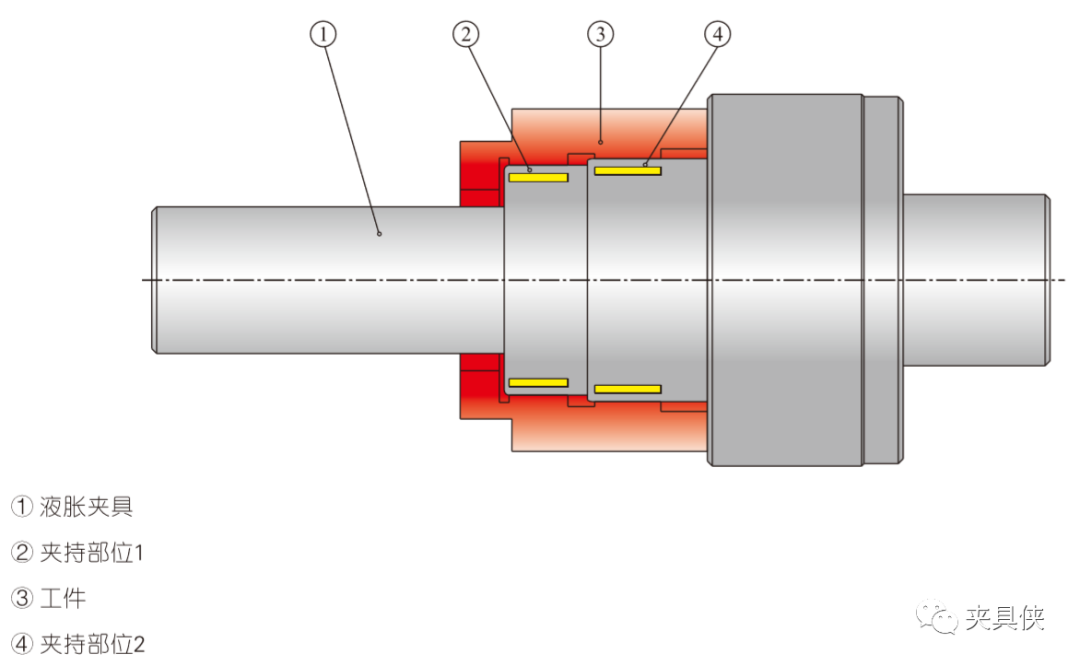

解決了一個產品專用一種夾具的高成本問題，這樣的“一物多用”理念正是未來追求高效率應用下的夾持技術發展方向。在臺階孔式的工件中，可從一端裝入夾具后，再裝入變徑卡簧：
也可從一端直接裝入夾具：
重點三
幾乎全場景范圍：齒輪、車削、加工中心
液脹夾具可以應用在齒輪加工的插齒、磨齒、珩齒等各個環節，也可以用于車床、加工中心的薄壁件加工夾持。
液脹夾具——磨齒加工案例：
幾乎全場景范圍：齒輪、車削、加工中心
液脹夾具可以應用在齒輪加工的插齒、磨齒、珩齒等各個環節，也可以用于車床、加工中心的薄壁件加工夾持。

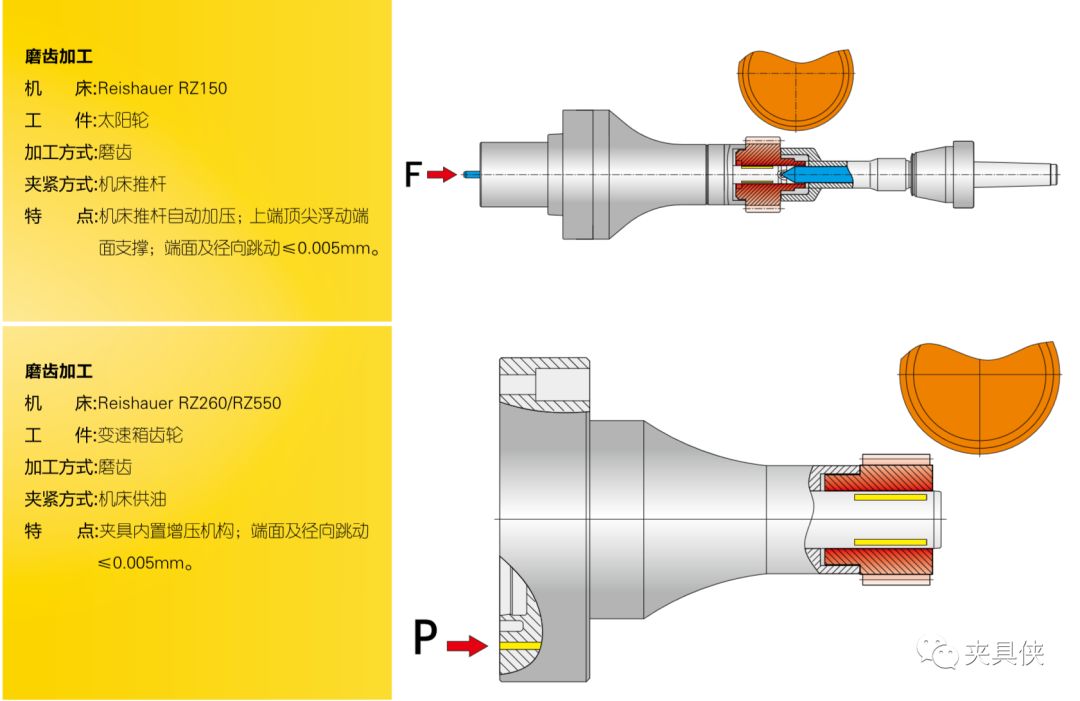

液脹夾具——磨齒加工案例：

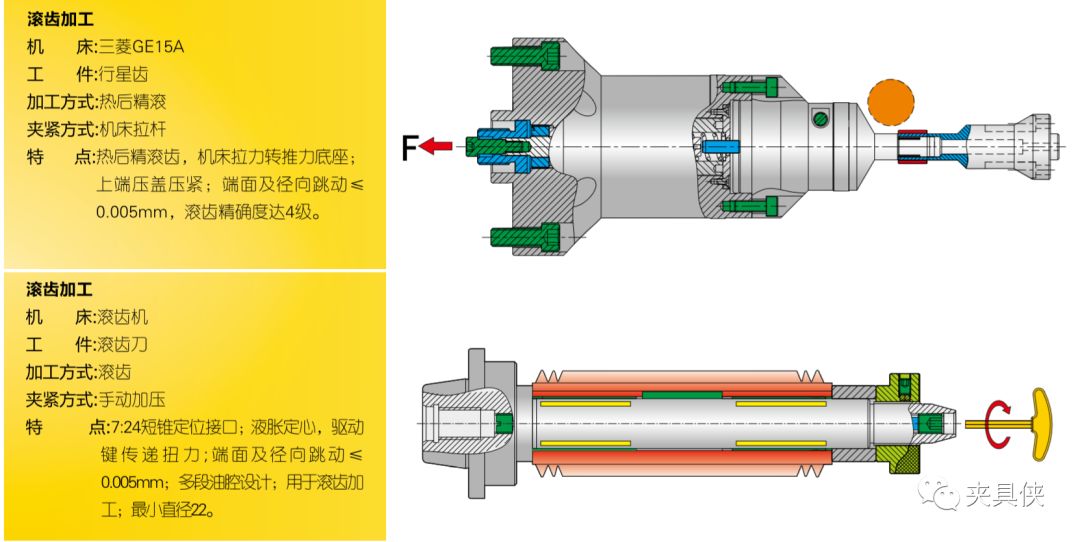

液脹夾具——滾齒加工案例：

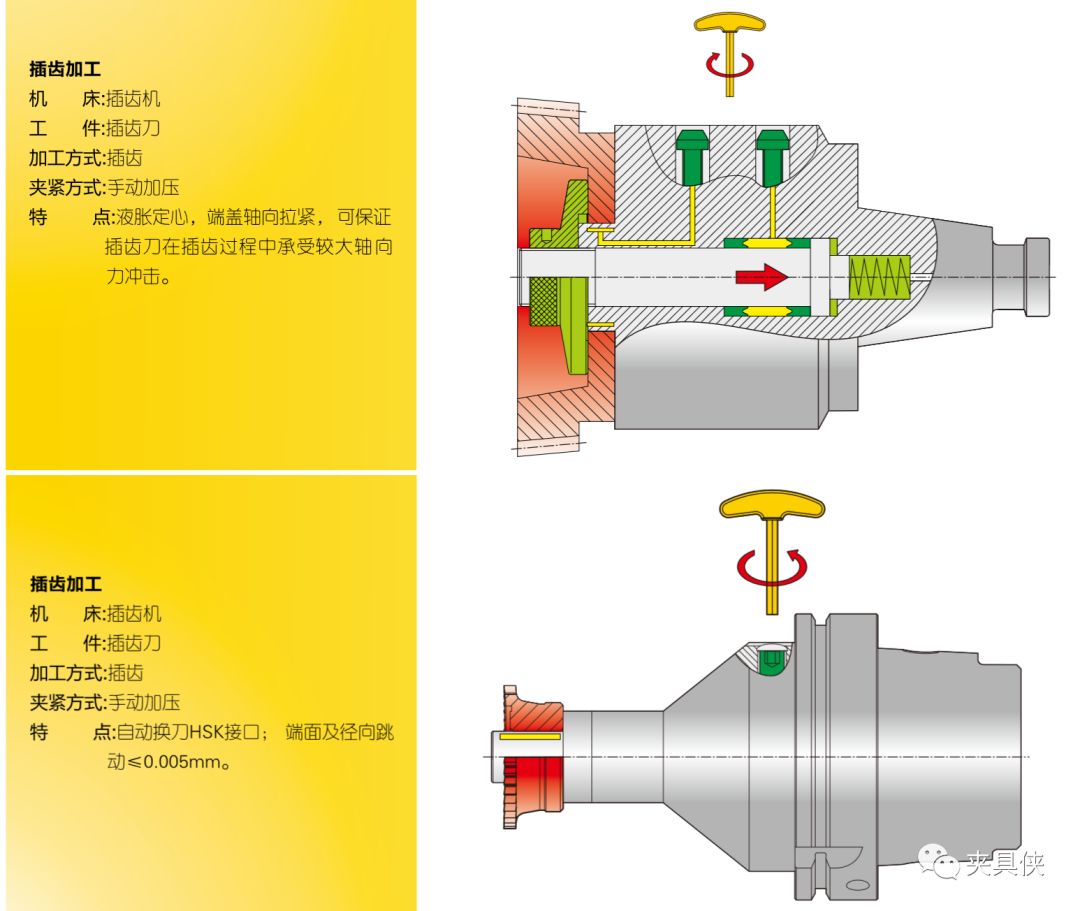

液脹夾具——插齒加工案例：

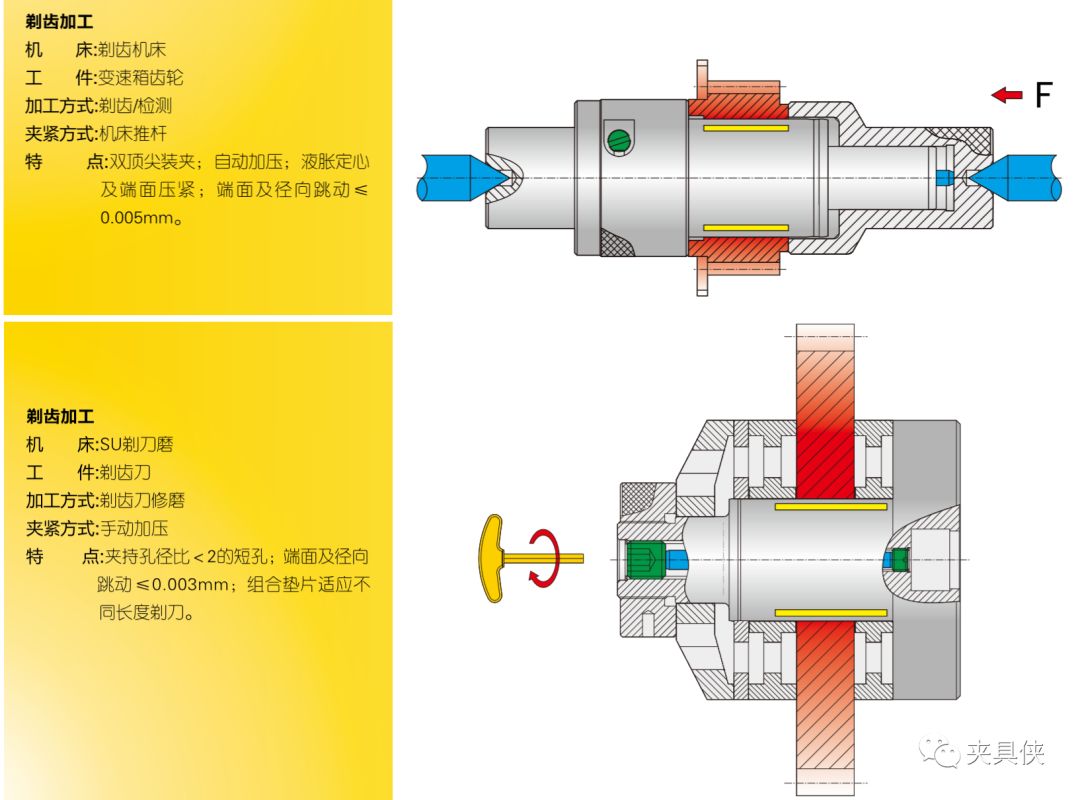

液脹夾具——剃齒加工案例：

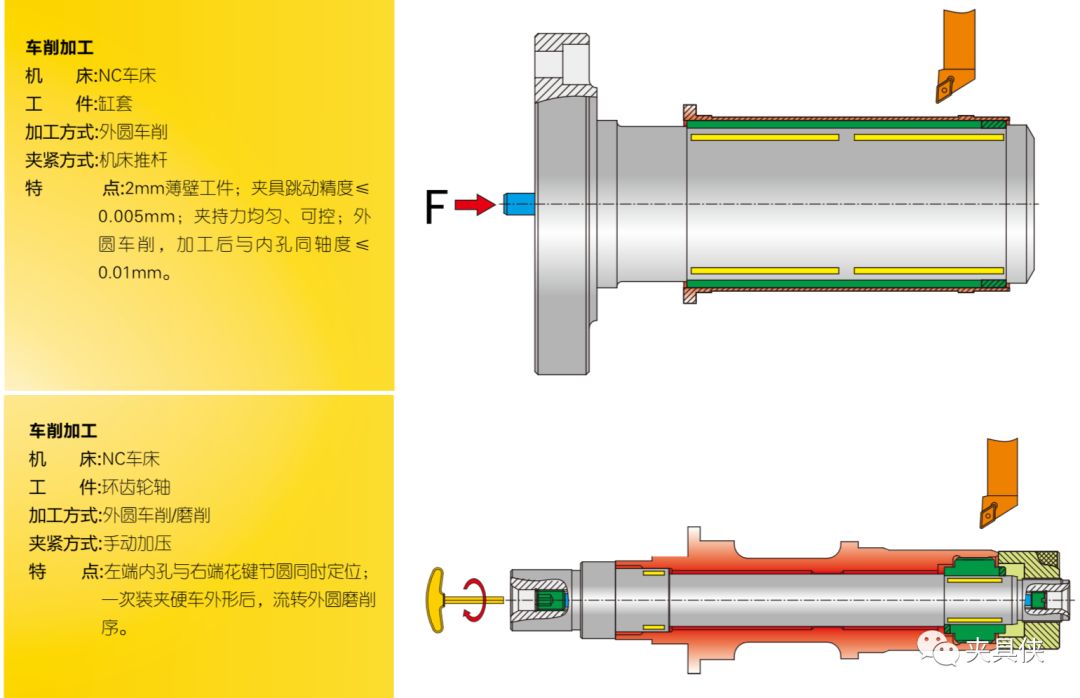

液脹夾具——車床薄壁件加工案例：
液脹夾具——加工中心應用：
