ATC機械手常用于加工中心自動換刀。它的使用，需要做到機床主軸、刀位中心和ATC機械手同心。但是，在實際的機床安裝調試和維修當中，機床主軸、刀位中心和ATC機械手總是存在一定程度的同心偏差。把這個偏差控制在一定范圍內非常重要，如果偏差過大會導致以下故障：
1、刀柄與主軸發生碰撞。
2、影響刀柄的拉緊，引起掉刀。
3、使得機械手變形。
4、影響刀柄的定位，不能準確進入刀庫。
5、影響刀柄的重復定位精度。
2、影響刀柄的拉緊，引起掉刀。
3、使得機械手變形。
4、影響刀柄的定位，不能準確進入刀庫。
5、影響刀柄的重復定位精度。

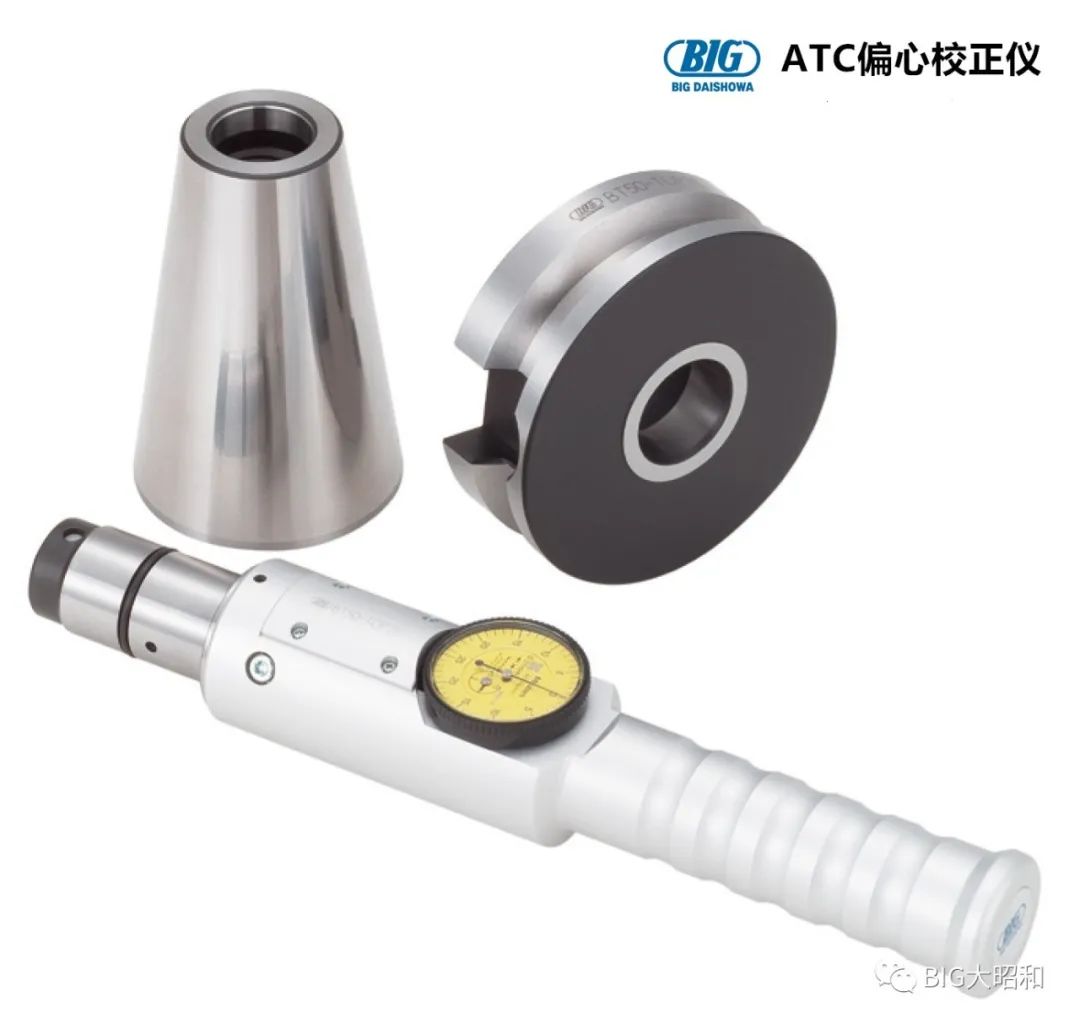

大昭和的ATC偏心校正儀可以測量機床主軸、刀位中心和ATC機械手之間的同心偏差量，機修人員可以根據偏差量調整ATC機械手，達到基本同心。

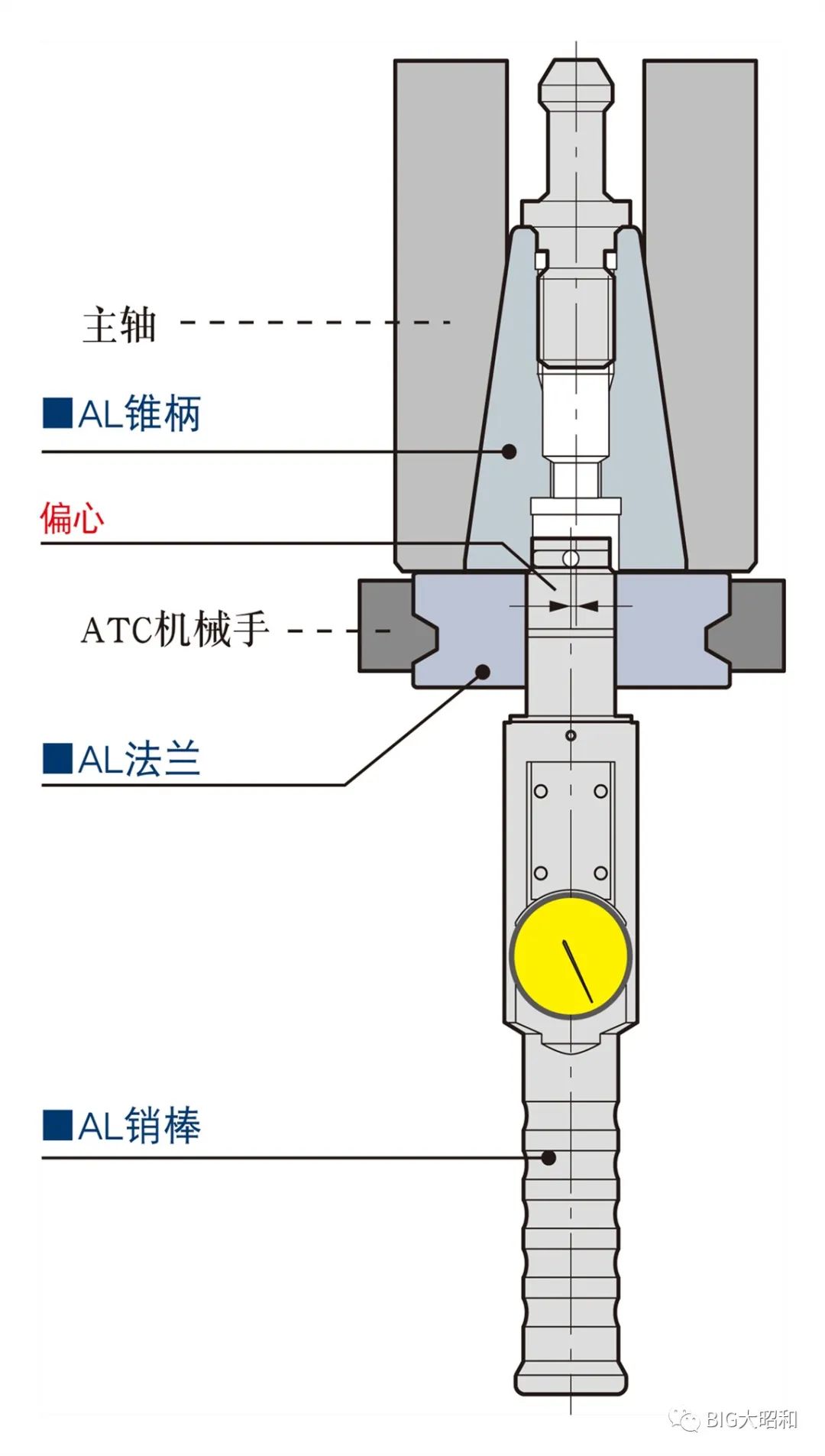

ATC偏心校正儀的結構
ATC偏心校正儀的結構
ATC偏心校正儀在測機床主軸、刀位中心和ATC機械手的偏心量時，當偏心量大于1mm，可以根據偏心方向調節，當偏心量在1mm內時，可以測出具體偏心數值。測量精度為0.01mm。

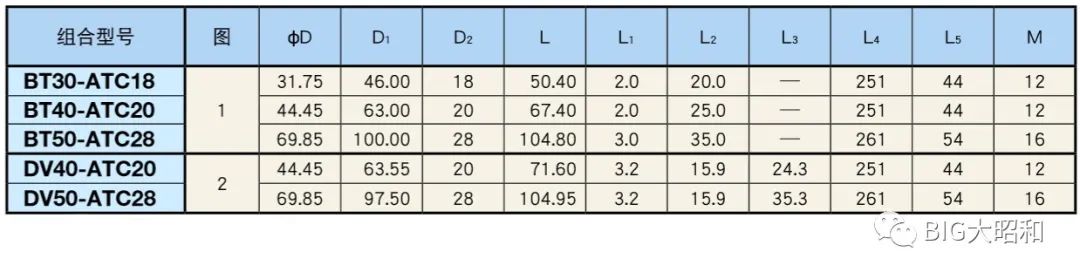

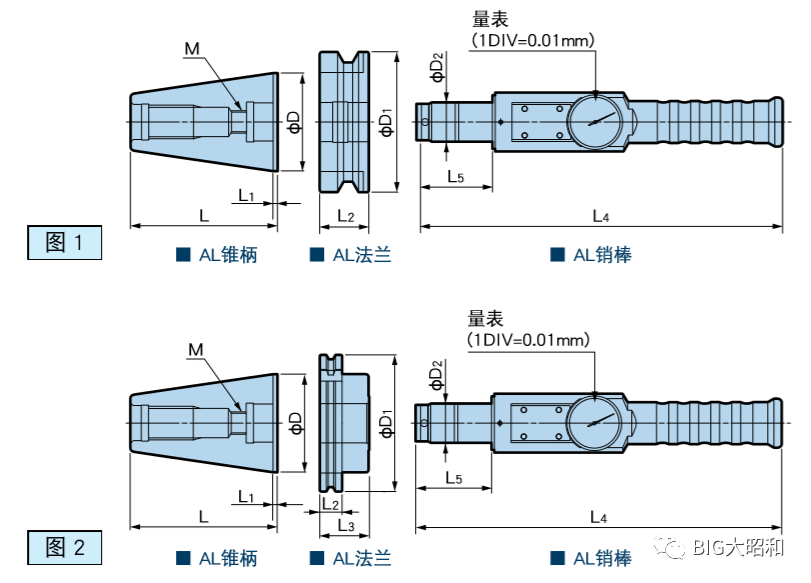

ATC偏心校正儀的型號、尺寸：
ATC偏心校正儀的型號、尺寸：
